带圆形杯托的一体式塑料收纳托盘

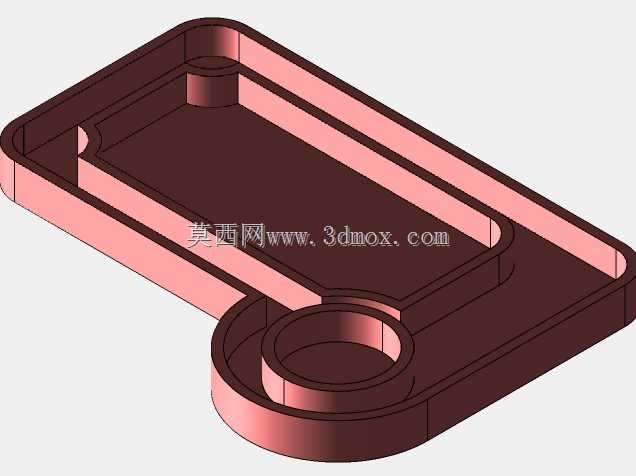

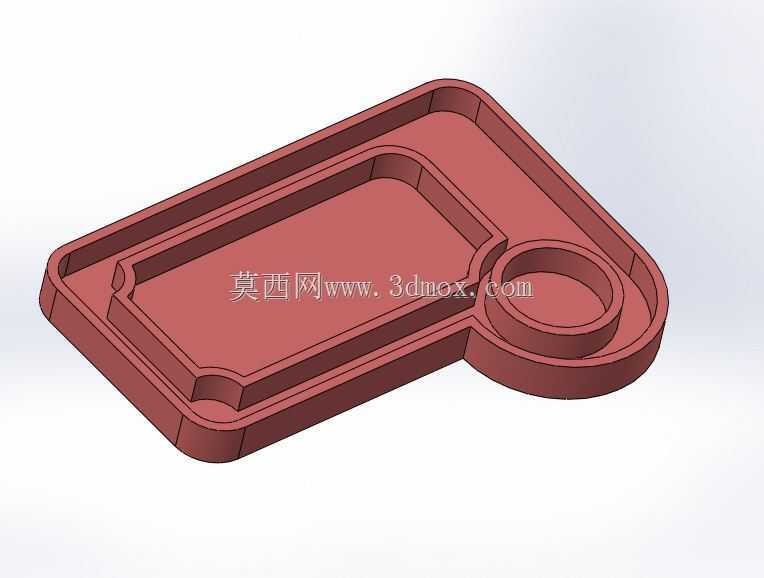

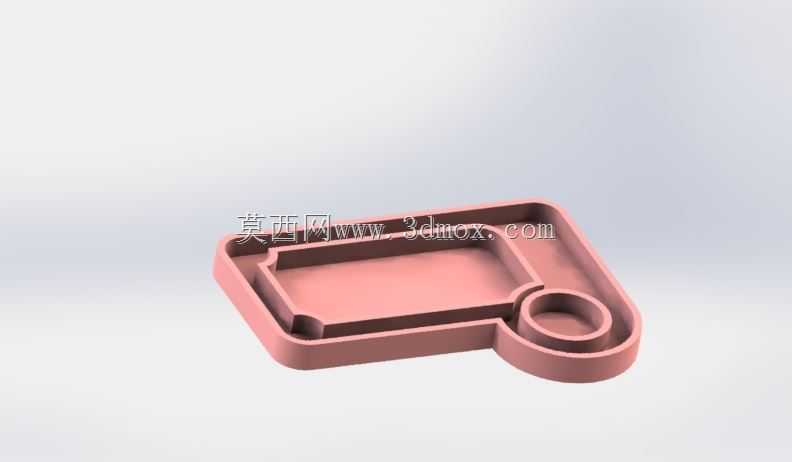

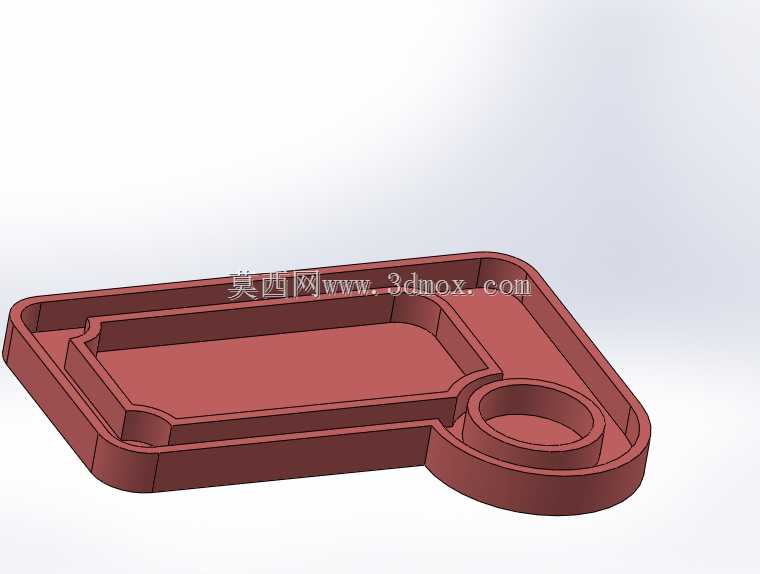

　　该零件为浅腔式一体注塑托盘，主体由矩形浅槽与侧部圆形杯位组合而成，整体轮廓呈带圆角的异形平板结构。矩形区域用于放置卡片、手机、小工具或零散物料，圆形沉孔用于承托杯体、瓶体或圆柱状工件，两类功能区在同一底板上连续过渡，避免了分体装配带来的间隙、错位和清洁死角。

　　从使用场景看，这类结构常见于工作台面收纳、机床操作工位辅具、桌面置物架、车载杯托集成件以及家居日用品中。在车间环境里，操作者可将卡尺、扳手、螺丝盒、工艺卡等放入矩形浅槽，同时把切削液瓶、水杯或圆柱形量具放入圆形限位孔，防止瓶体倾倒；在办公或家居场景中，它也可作为文具盘、遥控器托盘或洗漱台置物盘使用。由于边缘带有连续围边，物品在受到轻微碰撞时不易滑出，圆角外轮廓也降低了应力集中和磕碰风险。

　　结构设计上，零件采用等壁厚思路，底板与侧壁厚度保持均匀，侧壁从底部向上形成浅挡边，转角处全部使用圆弧过渡。圆形杯位并非简单开孔，而是通过环形凸壁与底板相连，形成独立沉腔；杯位外壁与矩形槽外侧曲面顺滑相接，使材料在注塑充模时流动路径连续，减少困气、缩痕和熔接痕。矩形槽内部四角设置圆角，既便于脱模，也能避免清洁时积污。外侧大圆角则提高了手持移动时的舒适度，并降低薄壁边缘崩裂的可能性。

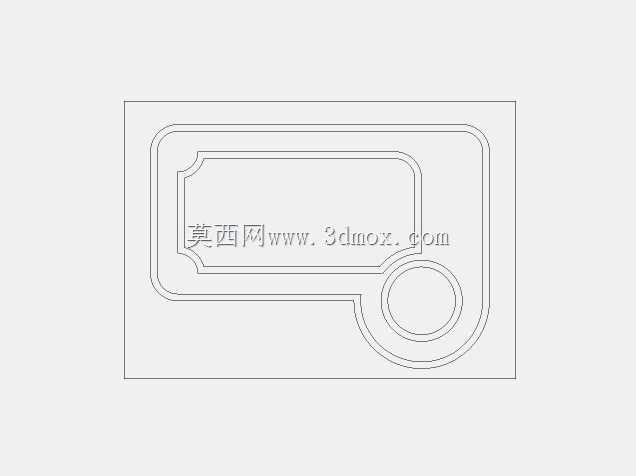

　　建模时应先确定整体外包络边界，再以草图绘制矩形腔与圆形腔的相对位置。矩形区承担主要承载面，圆形区中心距侧边需留出足够壁厚，避免杯孔靠近外缘造成局部刚性不足。围边高度不宜过大，否则脱模斜度会明显影响上口尺寸；也不宜过低，否则限位作用不足。侧壁应设置合理拔模角，内腔与外腔分别按脱模方向处理，保证开模后零件能够顺利顶出。底板背面可根据成型需要布置浅加强筋，但筋厚应小于主壁厚度，防止表面产生缩印。

　　安装与使用边界方面，该托盘属于平放式零件，底部以平面贴合工作台、桌板或支架面板，不需要复杂紧固件。若用于设备面板，可在底部预留粘接区、螺钉孔或卡扣位；若作为独立日用品，则依靠底部平面和橡胶垫实现防滑。外形尺寸设计需同时考虑被收纳物的尺寸：矩形槽长度和宽度应大于常用物品的最大投影尺寸，圆形杯位直径应与目标杯体或瓶体直径形成小间隙配合，孔深应保证杯体在侧向受力时不倾覆。

　　从受力角度看，载荷主要通过底板传递到支撑面，围边承受物品滑移时的侧向推力，圆形杯位壁承受杯体倾斜时的局部挤压。因此在杯孔与矩形槽相交的位置，应保证材料连续并避免锐角交汇；底板跨度较大时，可通过降低平面面积占比、增加边缘翻边或设置底部加强网格来提高刚性。整体结构不追求复杂机构，而强调一体成型、易清洁、低装配成本和稳定的限位功能，适合小尺寸日用品与工位辅助收纳件的批量化生产。
