模块化高压气动发射装置结构设计

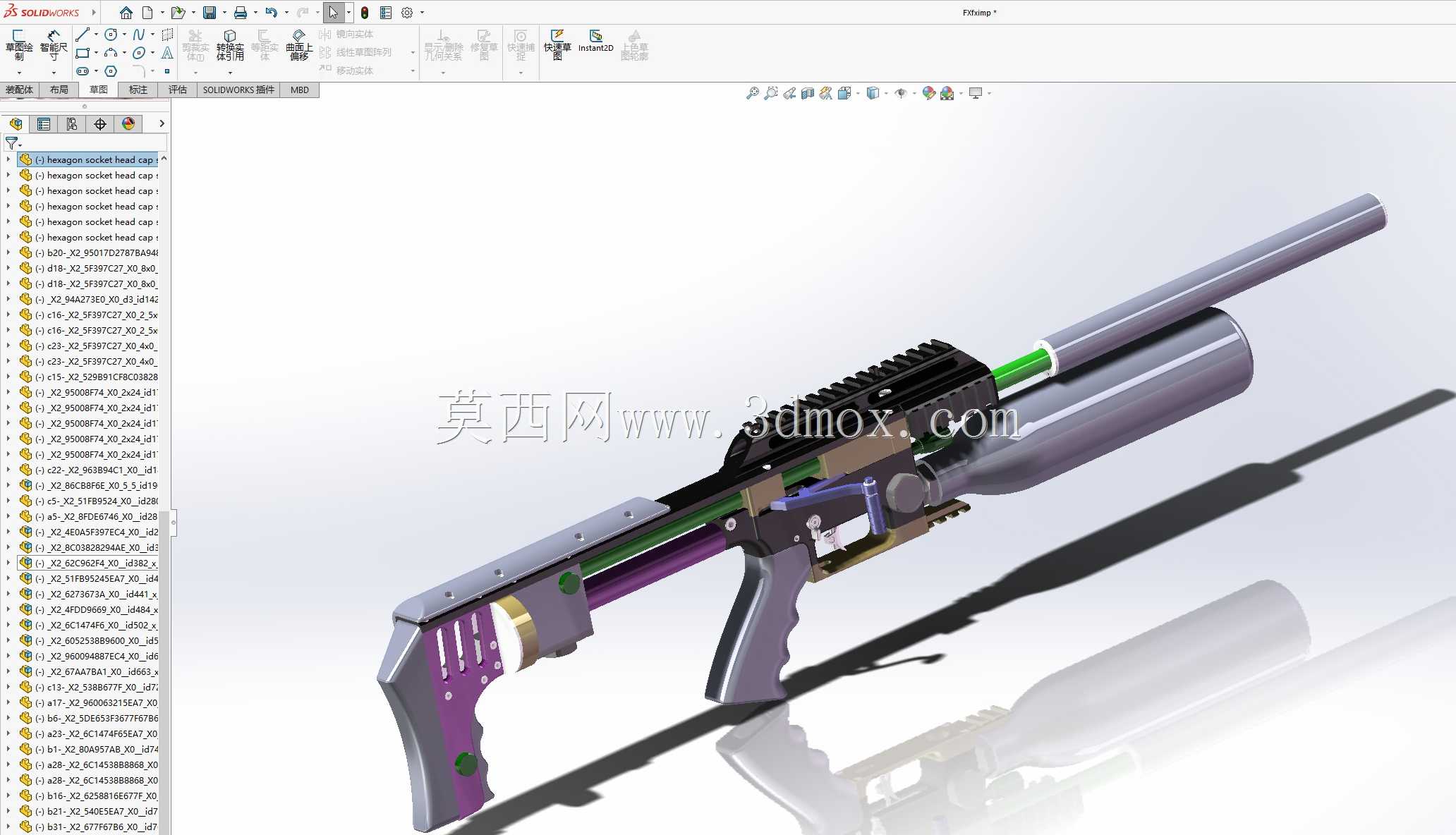

　　这套三维结构围绕手持式高压气动发射作业场景搭建，整体采用长条形卧式布局，将动力储气、发射控制、握持支撑、功能拓展四个功能段沿轴向依次排布，各模块之间通过标准化快拆接口连接，既可以在维护时单独拆解更换密封件、阀芯这类易损部件，也能根据不同作业需求更换不同长度的发射管、不同容积的储气腔体，适配野外标记作业、工业管道疏通、影视道具模拟、气动教学演示等多类使用场景。

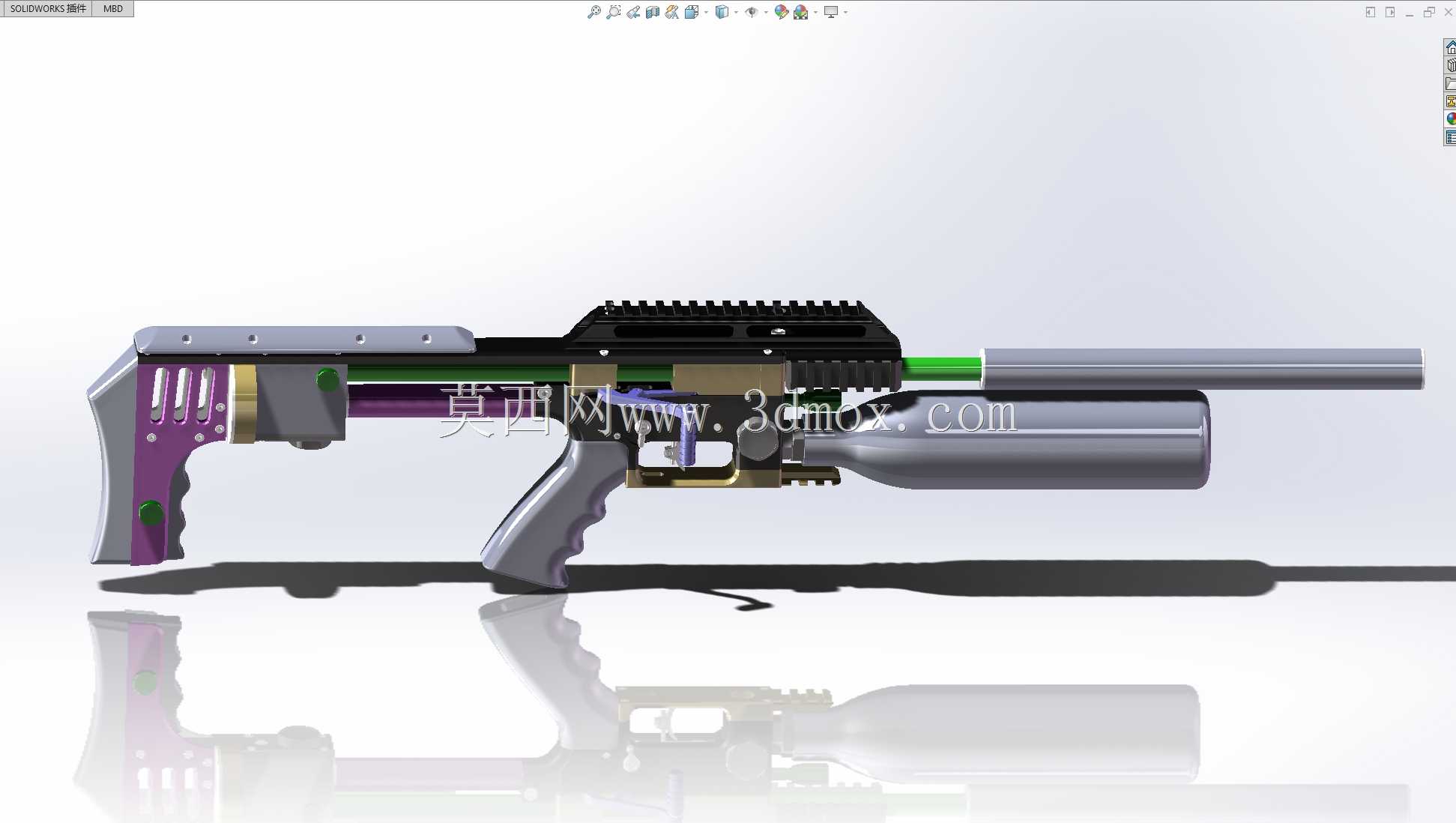

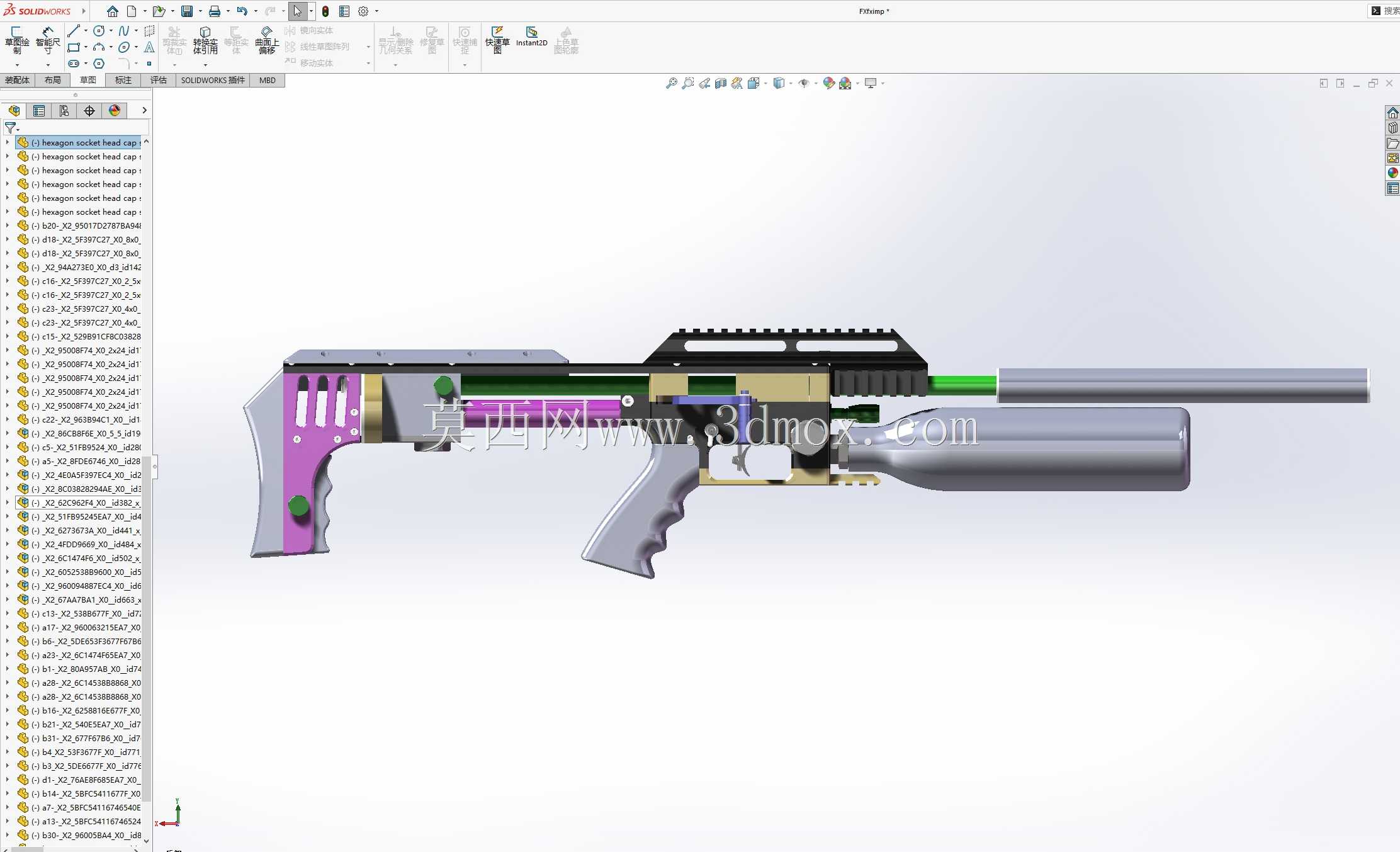

　　从安装边界与外形尺寸来看，整机轴向总长控制在成年人双臂可稳定持握的范围内，径向最大轮廓集中在中部储气筒位置，下方两处握把分别布置在重心前后两侧：前握把靠近发射管支撑段，采用符合人体工学的弯折造型，表面预留防滑纹理安装位，作业时副手可以牢牢控制发射指向；后握把位于扳机组件后方，主手握持时食指自然落在扳机行程范围内，握把内部中空可容纳调压阀、气路转接通道，侧壁预留的紫色装饰护板通过多颗沉头螺钉固定，既可以遮挡内部管路提升外观整体性，也能在拆解时快速露出气路接头完成检修。

　　顶部沿整机全长铺设皮卡汀尼导轨基座，导轨齿形间距符合通用附件安装标准，使用者可以根据作业需求加装瞄准具、战术灯、激光指示器等拓展配件，导轨下方的机匣主体采用铝合金切削造型，内部容纳击发阀组、闭锁机构与输气通道，气路从下方卧式储气筒输出后，经机匣内部的节流通道进入发射管尾部，扳机通过连杆机构驱动阀芯瞬时开启，高压气体在极短时间内膨胀推动弹丸沿枪管加速射出。

　　中部的储气腔体采用大直径圆筒造型，两端通过螺纹与机匣、尾段封盖连接，筒壁厚度按照高压容器耐压要求设计，外部预留充气阀安装接口，可外接高压打气筒或压缩气瓶完成充压，腔体与机匣的连接位置设置有密封槽，装配时嵌入O型密封圈即可保证高压状态下无气体泄漏，腔体下方的支撑轮廓与前后握把的底部轮廓齐平，整机放置在平面上时可以保持水平稳定，不会出现侧翻磕碰。

　　发射管段从机匣前端向前延伸，管身采用光滑圆柱造型，尾部与机匣通过锁紧螺母固定，前端预留消音或转接附件的安装螺纹，管身与机匣之间设置有绿色的定位衬套，既可以保证枪管与阀组出气口的同轴度，避免高压气体从衔接缝隙溢出，也能在发射时缓冲后坐力，减少管路受冲击出现的松动位移。

　　设计过程中所有运动部件都预留了合理的装配间隙：扳机连杆的转动位置设置销轴孔，装配后扳机行程顺滑无卡滞；各模块对接端面都设计有定位止口，装配时无需反复调整即可保证同轴度；外露的螺钉全部采用内六角沉头形式，装配后螺钉头不突出零件表面，避免持握时刮擦手部或勾挂外物。整机的重量分配经过优化，重心落在两握把之间的机匣下方位置，双手持握时不会出现头重脚轻的情况，长时间持握作业的疲劳度更低。结构中所有气路转折处都采用圆弧过渡，减少高压气体流动时的涡流损失，提升能量利用效率，同时也避免气路直角位置长期受高压冲击出现应力开裂。
