树莓派40Pin短体排针三维结构

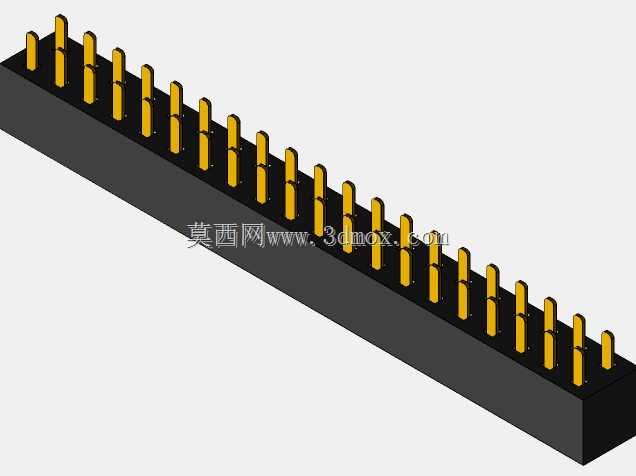

　　该三维结构对应单板计算机扩展接口常用的双排直插排针，采用2×20触点布局，针位中心距2.54mm，针体有效露出高度控制在5mm左右，属于低矮型板对板连接部件。建模时先依据标准排针的工程尺寸建立黑色绝缘基座，基座为长条矩形注塑体，两端预留装配避让空间，内部按等距阵列排布四十个金属插针通道；插针部分区分基座内固定段与外露接触段，外露段顶端做圆角收边，既还原实物插拔导向形态，也避免三维装配中出现尖锐棱边干涉。

　　从实际使用场景看，这类短排针主要服务于树莓派40Pin GPIO扩展接口，同时可兼容Coral开发板等同引脚定义的嵌入式单板。低矮针高的选型逻辑很明确：常规11mm左右高排针会让上方叠加的HAT扩展板、传感器模块整体堆叠高度过大，在紧凑外壳、嵌入式机柜、移动机器人机载控制仓这类垂直空间受限的场合，5mm露出高度既能保证母座可靠咬合，又能把板间净空压缩到较低水平；针体镀金层在模型中通过金属材质区分，对应实物降低接触电阻、提升反复插拔耐磨寿命的工艺处理，黑色基座采用耐温绝缘塑胶，可耐受波峰焊、回流焊过程中的短时高温，不会出现基座软化变形、针位偏移的问题。

　　建模过程中重点校验了几处装配边界：一是相邻针位的中心间距严格锁定2.54mm通用网格，和面包板、杜邦线母座、标准扩展PCB的孔位完全对齐，不会出现插针错位无法装配的问题；二是基座底面与PCB板面的贴合面做平整处理，针体向下伸出基座的焊接段长度匹配常规1.6mm厚度PCB的透焊要求，波峰焊后焊锡可在PCB背面形成饱满焊点；三是整根排针的总长度、宽度尺寸匹配开发板边缘预留的接口安装区域，两端不会和板载USB接口、以太网口、固定铜柱发生空间冲突。

　　结构设计上，双排针交错对位的布局让四十个信号引脚在有限板边长度内完成排布，绝缘基座将相邻金属针完全隔离，避免引脚弯折触碰造成电源短路、信号串扰。在整机装配阶段，这类短排针还有一个实用特性：插针露出长度短，自身刚性更强，运输震动、现场维护插拔扩展模块时，针体受侧向力发生弯折的概率远低于长排针，降低了售后维修中更换排针的工作量。三维模型完整还原了排针的外观轮廓、针位阵列关系与安装配合尺寸，结构工程师在做开发板外壳设计、扩展模块堆叠校核、整机内部走线布局时，可直接调取该模型进行干涉检查，提前确认外壳顶盖内壁到排针顶端的安全间隙，避免外壳加工完成后出现压碰引脚、扩展模块无法就位的装配问题。
