三极暗装工业防水电源插座结构

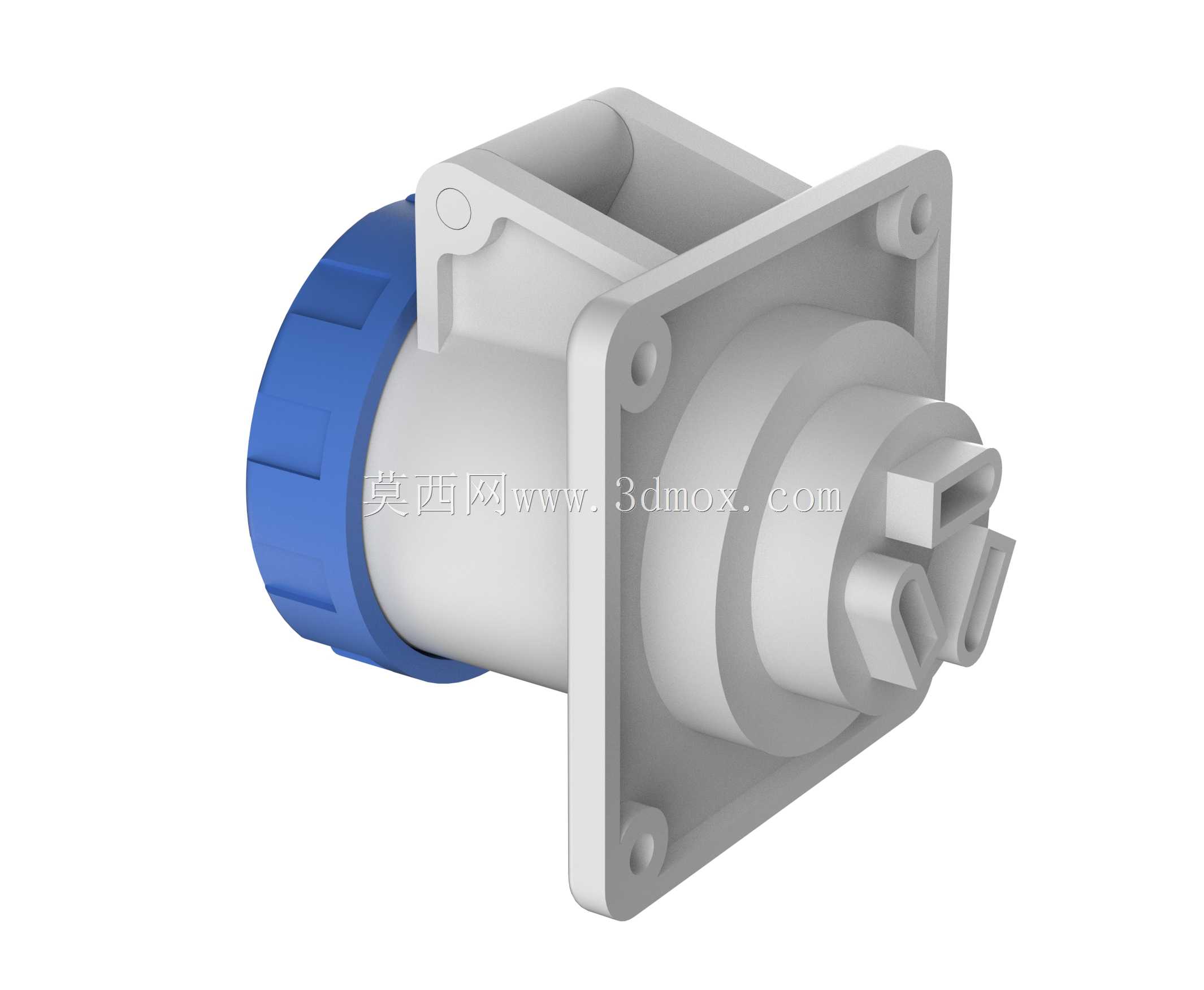

　　现场布线时，这类三极暗装工业插座多用于车间墙面、设备立柱、检修箱面板、户外临时配电盘和港口码头供电点位。它不是普通家用面板插座，而是面向工业环境的固定式接插件，前端与对应插头配合后，可承载三相小功率负载或单相大电流负载中的火线、零线与接地回路。模型呈现的是带法兰安装板的插座本体，后部为接线腔体，前部为带蓝色锁紧圈的插接端，整体结构围绕防尘、防溅水、防误插和可靠固定展开。

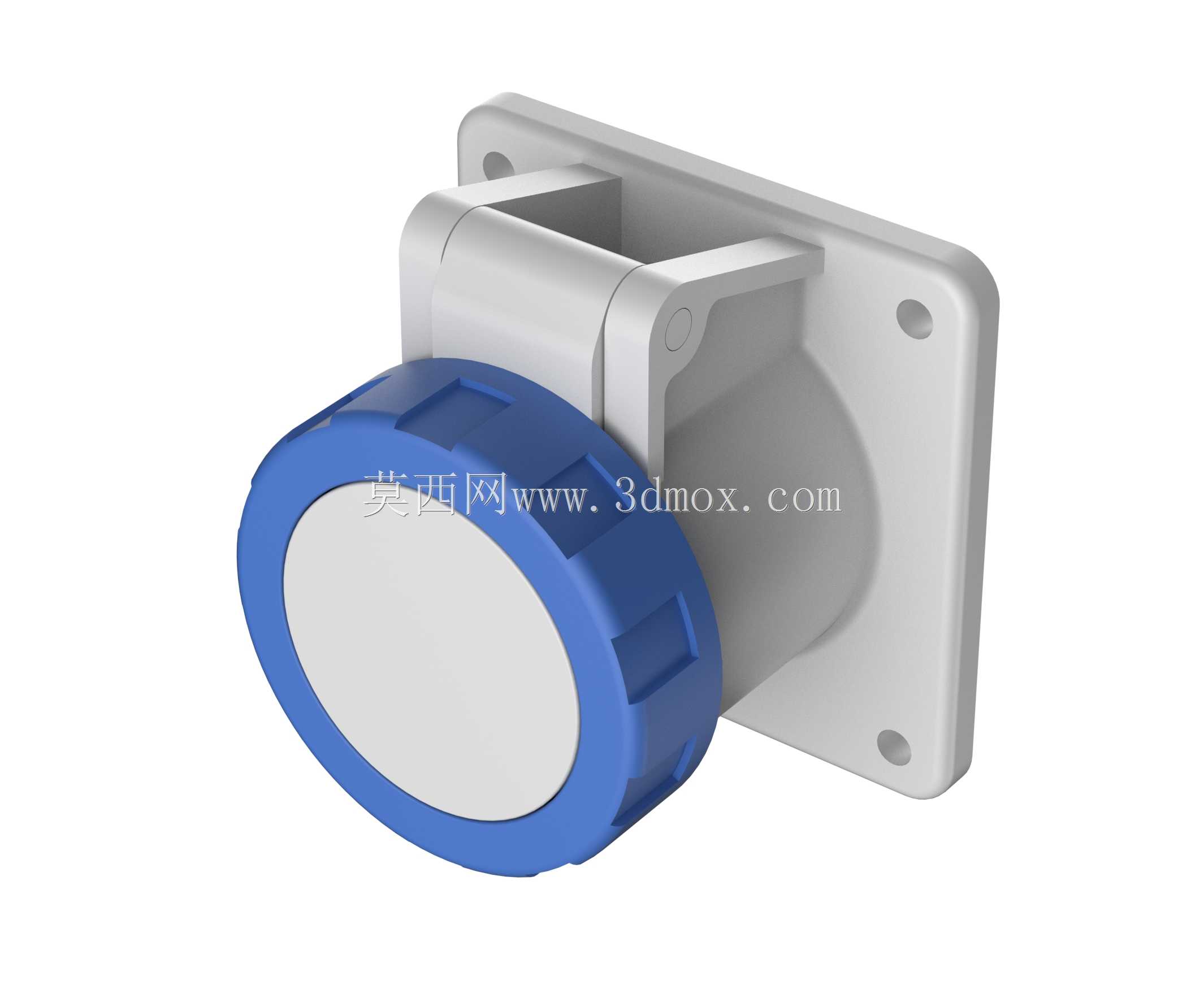

　　从使用逻辑看，插座固定在安装面上，插头从前方插入。蓝色外圈承担耦合锁紧作用，插入后通过旋转或卡扣配合，使插头与插座保持轴向约束，避免设备振动、电缆拖拽或人员碰挂造成松脱。前端灰色盖板区域对应防护盖闭合状态，未插接时可将插口遮蔽，减少粉尘、水汽和切削液进入。插座后方的方形法兰板是安装基准，四角预留安装孔，可通过螺钉固定在箱体、墙板或支架上。法兰与后方壳体之间形成较宽的贴合面，实际布置时需要在贴合面处增加密封垫，才能保证面板开孔位置的防护连续性。

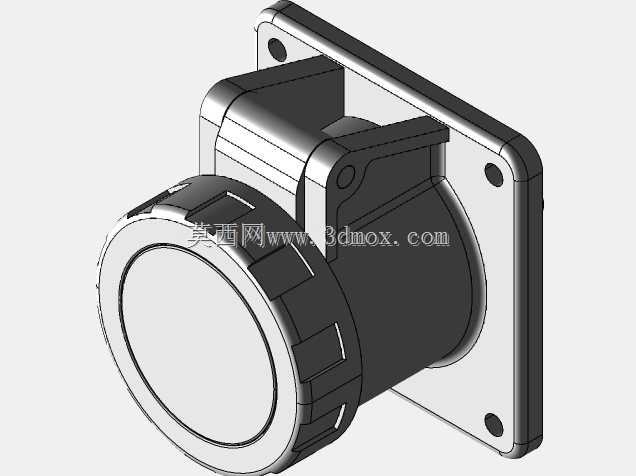

　　结构设计上，前部蓝色锁紧圈采用较大直径和外缘防滑齿，操作人员戴手套也能完成旋拧。圈体与灰色主体之间形成明显的层级关系，既便于识别锁紧部位，也为模具分型和零件装配留出边界。中部圆筒段容纳接触件、绝缘支撑和密封结构，后方方形盒体用于容纳接线端子、电缆引入装置和接地连接位置。壳体外形以圆角过渡，避免尖锐棱边积污，也能降低清洁冲洗时的残留。安装板向后伸出的加强形态提高了法兰与筒体连接处的刚度，当插头受到侧向力时，应力不会集中在单一薄壁截面上。

　　尺寸边界方面，建模时应优先锁定法兰板外轮廓、四角孔位、插接端外径、蓝色锁紧圈外径以及后方接线腔体深度。法兰板属于与设备面板直接相关的干涉检查对象，面板开孔不能只按筒体直径处理，还要考虑后方接线盒、端子压接空间和电缆弯曲半径。若安装在薄钢板检修箱上，螺钉孔周边需保留足够边距，防止压装变形；若安装在混凝土墙面或金属立柱上，则要配合预埋盒或后背支架。插接前方必须保留插头插入和旋转锁紧的操作空间，不能把插座布置在靠近横梁、管道或设备护罩的位置，否则现场会出现插头能对上却无法锁紧的问题。

　　接触系统位于圆筒内部，虽然外观模型主要展示外部结构，但设计时不能忽略内部绝缘件的排布。三极通道包括相极、中性极和保护接地极，接地极通常在插接顺序上具有先接通、后断开的安全逻辑。插孔周围的绝缘材料需要形成隔筋，防止手指或金属丝误触，同时保证不同极性之间的爬电距离和电气间隙。后部接线腔应预留导线引入、端子压紧和余线弯折空间，电缆入口方向宜朝下或侧向，避免水流沿电缆顺流进入腔体。

　　防护性能是这类插座的核心。IP66、IP67等级意味着产品在粉尘环境和强烈喷水、短时浸水条件下仍需保持可靠绝缘，因此密封并非只靠前端盖子。插头插座耦合面、盖子转轴、锁紧圈配合面、法兰安装面、电缆引入点和后壳拼缝都需要形成密封路径。外观上可见的上翻式防护盖与壳体通过转轴连接，盖体闭合后应能覆盖插口端面；在经常插拔的工位，盖子的开启角度和回弹限位也要考虑，避免盖子完全贴墙导致无法翻开。

　　在整机设备配套中，这种插座常出现在小型机床、移动式空压机、焊接设备、食品包装线、物流充电工位和厂区清洗设备附近。选型时要结合额定电流、电压、极数、防护等级、安装方式和插头标准统一考虑。三维建模阶段应把插座作为面板装配件处理，不仅要建立外观实体，还要体现安装孔、配合圆柱、防护盖旋转范围和插头插拔包络。对于设备布局工程师来说，插座前方的人手操作空间、电缆出线方向、插头锁紧旋转角度，比单纯的外观造型更影响现场可用性。

　　模型的外形比例也反映了工业接插件的典型设计取向：方形法兰提供稳定安装面，圆筒插接端便于密封和导向，蓝色功能圈用于操作识别，灰色绝缘壳体承担防护和绝缘。各部件之间的分模线、转轴位置、盖体厚度和法兰圆角都应在结构建模中保留，而不是简化成单一实体。这样在后续工程出图、面板开孔、干涉检查和维护仿真时，插座才能作为真实零部件参与装配，而不是仅用于展示。
