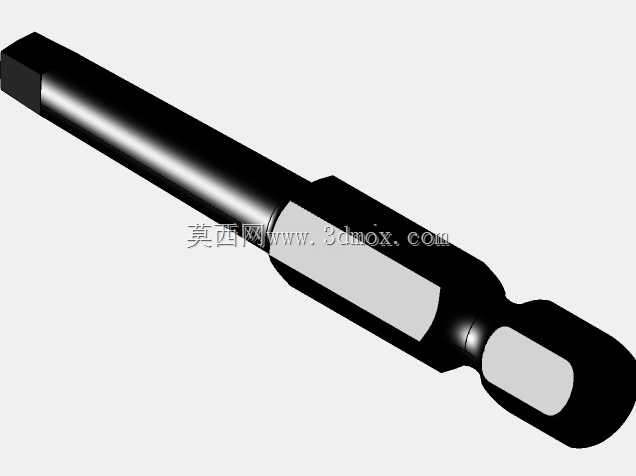

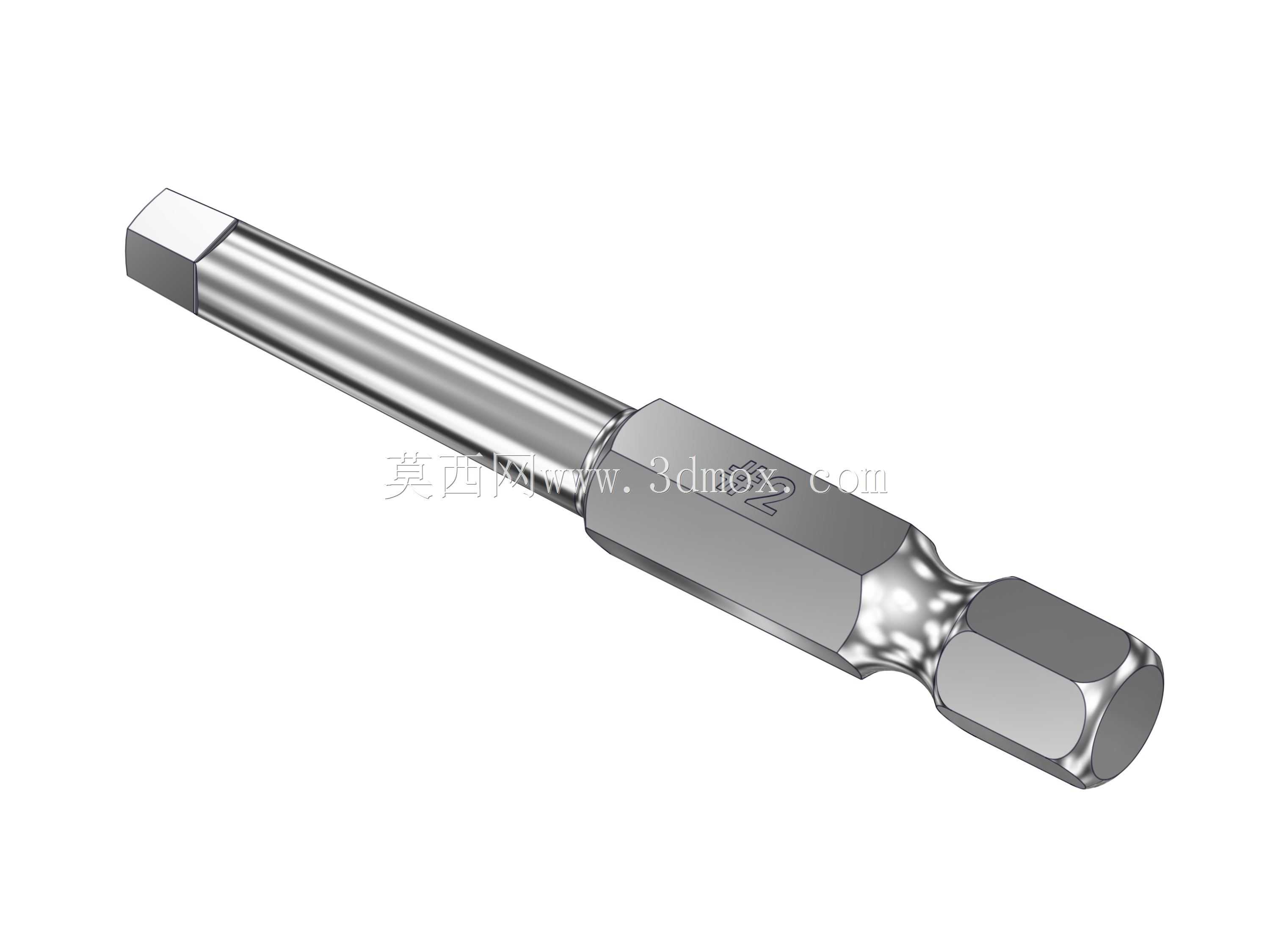

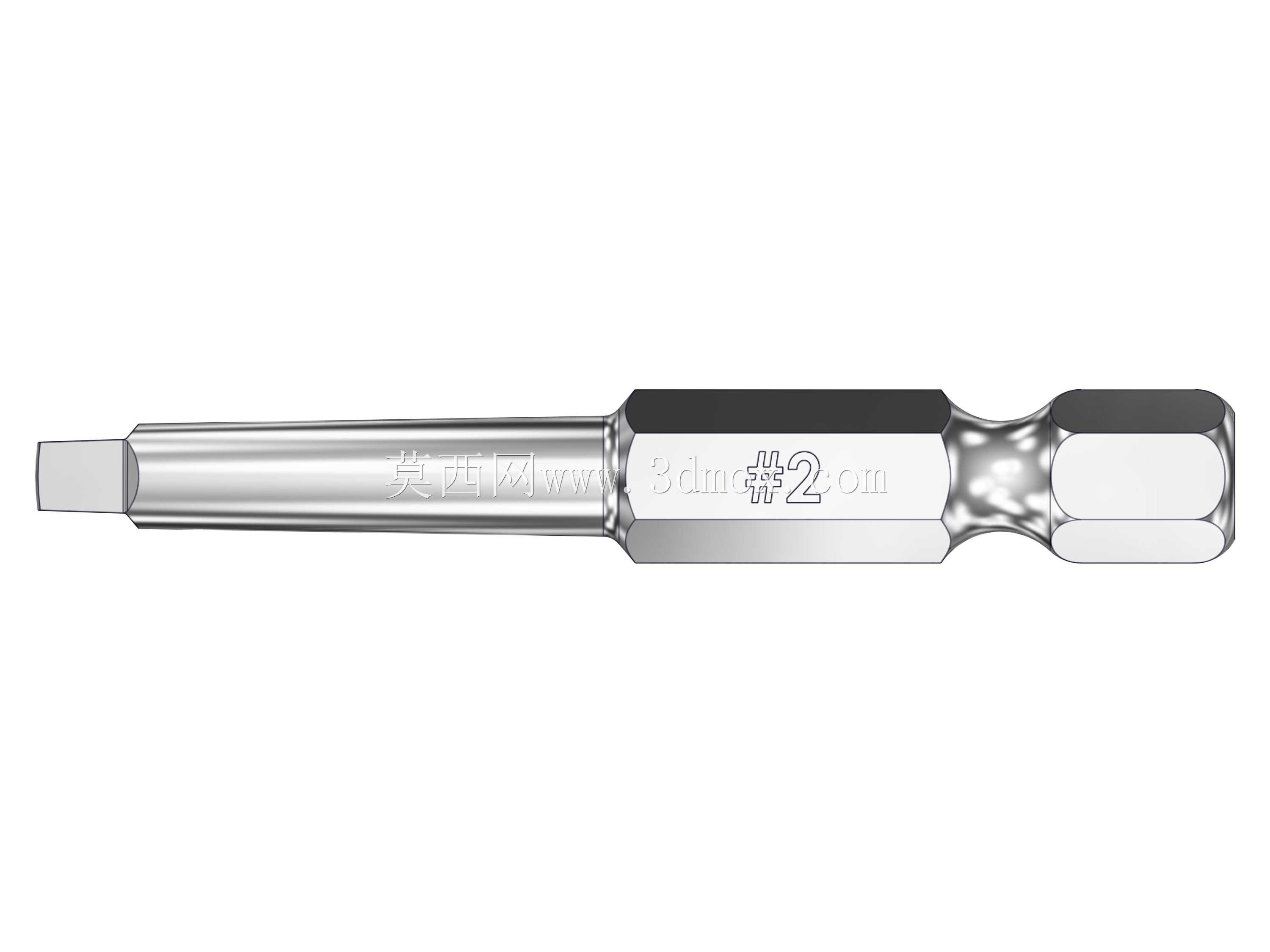

该零件面向常规装配工位中电动、气动拧紧工具与方形驱动套筒之间的转接需求,整体采用细长杆身加六角快换柄的组合形式,一端为方形驱动头,用于插入对应规格套筒并传递扭矩,另一端为标准六角夹持柄,可直接装入充电钻、电动起子或风批夹头。杆部在六角柄与方驱端之间设置过渡段,靠近柄部采用缩颈和圆滑曲面衔接,既减少截面突变带来的应力集中,也让批头在偏摆受载时拥有一定弹性缓冲,避免硬连接状态下尖端崩裂。
从实际使用场景看,这类转接件常见于家电总装、汽车零部件装配、钢结构维护以及工装夹具调试现场。作业人员在同一把电动工具上频繁切换十字、内六角、套筒等工作头时,方驱端承担套筒定位和扭矩输出,杆身则伸入较深的螺栓腔或避让周边钣金、支架。模型中方形工作端保留清晰棱边和端部倒角,倒角不是单纯外观处理,而是为套筒套入时提供导入角度;在视线受限的设备内侧,操作者只需大致对准即可让方头进入套筒孔,棱边配合套筒内部弹珠或磁吸结构,防止高速启停时套筒松脱。
六角柄段按快换工具的夹持习惯设计,六方平面平直,端部圆角过渡,能够被自锁夹头稳定咬住。柄部与杆身之间的六角加粗区可作为插入深度边界,当夹头端面抵近该区域时,说明柄部已进入有效夹持长度,过短会造成夹持力不足,过长则可能干涉夹头内部结构。中间细长圆杆的直径明显小于两端受力区,目的不是削弱强度,而是在深孔、窄槽位置提供通过空间;当紧固件周围存在凸台、管路或线束时,细杆可以减少刮擦,让前端方驱准确到达螺栓轴线。
结构建模时需要重点控制三段轴线的同轴关系。方驱端外圆、圆杆外圆和六角柄中心若出现偏差,高速旋转时会产生径向跳动,既影响套筒与螺栓的配合,也会加速工具夹头磨损。方头与圆杆衔接处采用短锥台过渡,使扭矩从较大的方形截面逐步传递到细杆;六角柄前方的曲面缩颈则兼顾锻造或冷镦成型时的材料流动,热处理后该区域能够承受反复扭转和轻微弯曲。零件表面按金属光亮质感表达,圆柱面、六方面和方头棱线之间的光影边界清楚,便于在三维评审中检查拔模方向、倒角连续性以及各段直径比例。
安装边界方面,前端方头的外接尺寸决定可配套筒规格,端部长度需保证套筒完全落座后仍有足够咬合深度;杆身长度则依据常见深腔紧固件距离设定,过长会降低扭转刚性并增大挠曲,过短则无法越过遮挡结构。六角柄的对边尺寸需与快换夹头范围一致,柄部插入后,六方面应位于夹爪有效接触区内,不能让缩颈段承受夹持力。用于自动化拧紧轴时,还需核对杆身与周边治具压板、导向套之间的径向间隙,确保旋转过程中不与定位块摩擦;用于手持工具时,则要关注方头端部与套筒弹珠孔的对应位置,使拆装动作顺畅。
该结构没有复杂壳体或运动副,但对尺寸链、过渡圆角和端面垂直度要求较高。方头端面应与轴线垂直,套筒贴合后才能均匀传递扭矩;六方面之间的角度误差会造成夹头单点受力;细杆表面若存在突兀台阶,在高频冲击载荷下容易成为疲劳起裂位置。整体设计围绕快换、深腔 reach、扭矩传递和抗偏载四个核心目标展开,适合作为装配工具库中的标准转接件,也可在此基础上调整杆长、方头规格或增加磁环、卡珠结构,以适配不同拧紧空间和自动化产线。
