不锈钢线材镂空置物吊篮结构设计

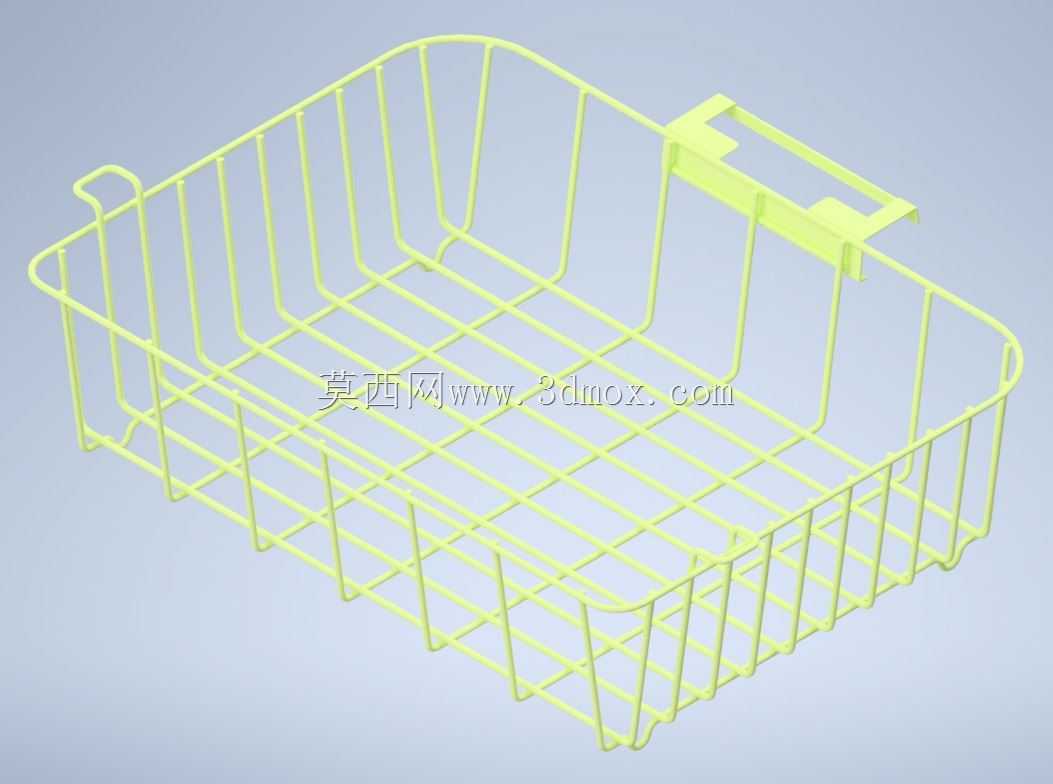

　　这款不锈钢线材吊篮在结构上采用圆钢弯制后逐点焊接成型，整体为敞口浅槽式矩形篮体，长边与短边均由连续弯折的竖向栏条围合，底部则以纵横交错的线材构成网格承托面，既保证盛放零散工件、餐具或清洗物件时不会漏落，又能让水流、气流和消毒介质快速穿过，减少积液与残留。篮体四角做圆弧过渡，避免直角处应力集中，也降低了清洗死角；栏条间距经过排布，在控制用料的同时维持侧向刚度，搬运过程中侧壁不易出现明显外张变形。

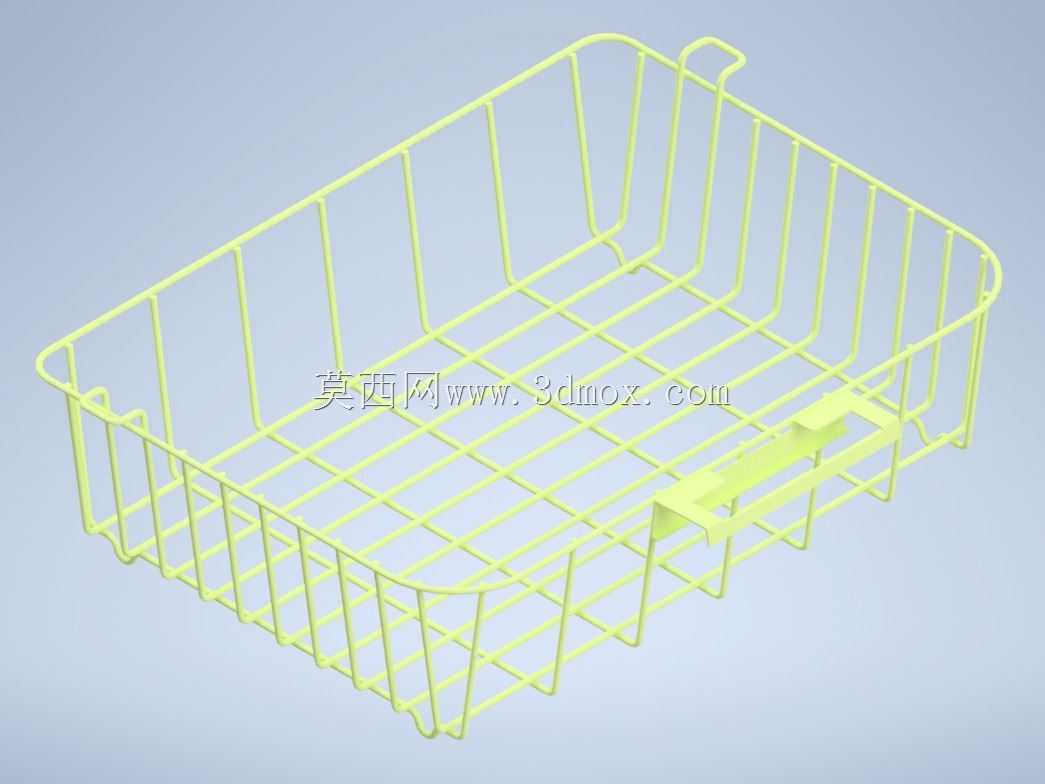

　　从使用场景看，这类网篮常见于厨房消毒柜、洗碗机内部承载层，也可用于机加工工序间的零件周转、超声波清洗工位以及医疗器具的浸泡与转运。镂空结构使喷淋水柱能够直接作用于被盛放物的各个表面，热风循环时也不会形成封闭遮挡；对于需要沥水的工序，底部网格可让液体迅速排走，搬运后不易带液。篮体一侧设置外挑挂耳，可搭放在支撑架、槽体边沿或设备层架上，不需要额外紧固件即可快速取放；另一侧中部附加横向加强杆，既作为提拿时的受力位置，也对长边栏条形成拉结，抑制满载时的侧向张开。

　　设计思路上，线材类制品的关键不在于复杂曲面，而在于弯折线形、焊点位置和开口边界的协调。竖向栏条从底部网格边缘向上延伸，并在顶部连续回折形成围边，使每根栏条不是孤立受力，而是通过顶框与底网共同构成空间桁架。顶部回折弯边提高了开口处的整体刚性，搬运碰撞时不易出现单根线材翘曲；底部网格与侧壁栏条的交接点按均布方式焊接，焊点承受剪切力，避免局部集中承载。篮体端部的小角度外翻挂耳经过抬升和弯折，搭放时接触面更稳定，挂入不同宽度的支撑边时也有一定适应余量。

　　外形边界方面，模型呈现为长方形浅篮，长度方向明显大于宽度方向，深度约为长边尺寸的四分之一到三分之一之间，适合平铺摆放盘状、片状或小型块状物件。开口尺寸略大于底部轮廓，形成轻微拔模斜度，多个空篮叠放时可相互套入，减少仓储和周转占用空间。底部网格并非完全贴地，而是由周边线材形成支撑脚，使篮底与台面之间保留间隙，沥水时液体可直接流下，热风或清洗液也能从底部进入。

　　在建模处理时，需要重点还原每根圆钢的中心路径、弯折半径和焊接相交关系。栏条在转角处应保持一致的弯曲半径，过小将造成实际加工困难并产生应力集中，过大则会削弱篮内有效盛放宽度。底部纵横线材的交叉位置可按电阻点焊或氩弧点焊考虑，模型中不必表现夸张焊瘤，但应保证杆件相交关系清晰，便于后续统计线材长度、焊点数量和展开下料。挂耳与篮体连接处属于高频受力部位，需保证弯折线连续过渡，并在与侧壁交点处形成可靠连接。

　　安装与适配时，应先确认设备内腔或支撑槽的净宽、层架高度以及搭边宽度。挂耳外挑量决定篮体能否稳定悬挂，若搭接过短，满载提起时容易滑脱；若搭接过长，则会侵占相邻篮体或设备内壁空间。篮体深度需与喷淋臂、消毒灯管或热风风道保持安全距离，避免放入较高物件后干涉设备运动部件。对于清洗工况，还应关注网格开孔与最小工件尺寸的匹配，防止细小销轴、螺钉或餐具部件从网孔漏出。

　　整体而言，该结构以简单线材获得承载、沥水、透气、悬挂和叠放多重功能，适合小批量弯焊加工，也便于根据设备内腔尺寸调整长宽、深度、栏条间距和挂耳形式。结构工程师在复用此类方案时，可围绕线材直径、网格节距、弯角半径和焊点排布进行参数化调整，使同一篮体形态适配消毒、清洗、周转、存储等不同工况。
