圆盘式机械安装面板多孔位结构

　　圆盘形面板在设备中常作为端面承载、元件排布和外部接口集中布置的构件使用，常见于回转式工装、检测台、分度装置以及小型专用设备的前端面。该类零件并不直接承担主轴的大扭矩传递，而是利用自身平整的环形面，为标识件、小型功能模块、紧固件和外接组件提供稳定安装基准。实际布置时，中心孔需要与回转轴线或装配轴保持同轴，外圈轮廓则决定面板在护罩、机架开口或端盖位置的占用边界。

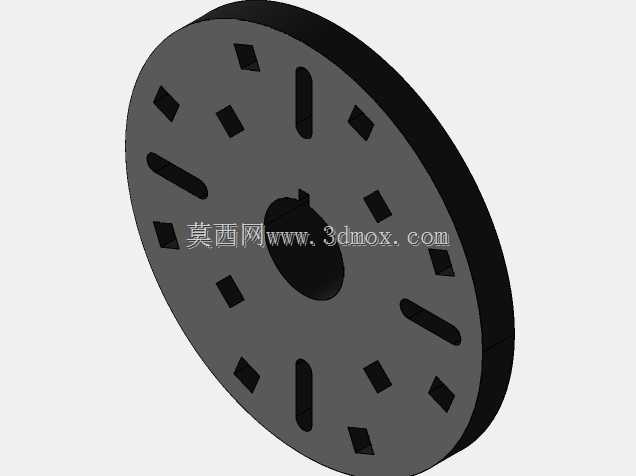

　　从结构上看，该面板采用较厚的圆盘本体，中心设置贯通圆孔，孔周形成凸起的环形轮毂区域。这一局部加厚方式能够改善中心配合处的接触刚度，避免薄板在紧固件压紧后出现局部凹陷。盘面上分布有多组矩形槽、长圆槽和小型方形凹位，槽口方向沿径向或周向错开，既可以容纳卡块、定位片、连接件，也能为不同角度的装配调整留出余量。对于需要在圆周方向变换位置的元件，长槽比固定圆孔更便于现场微调；对于方向明确的小件，矩形凹位则能起到防转和预定位作用。

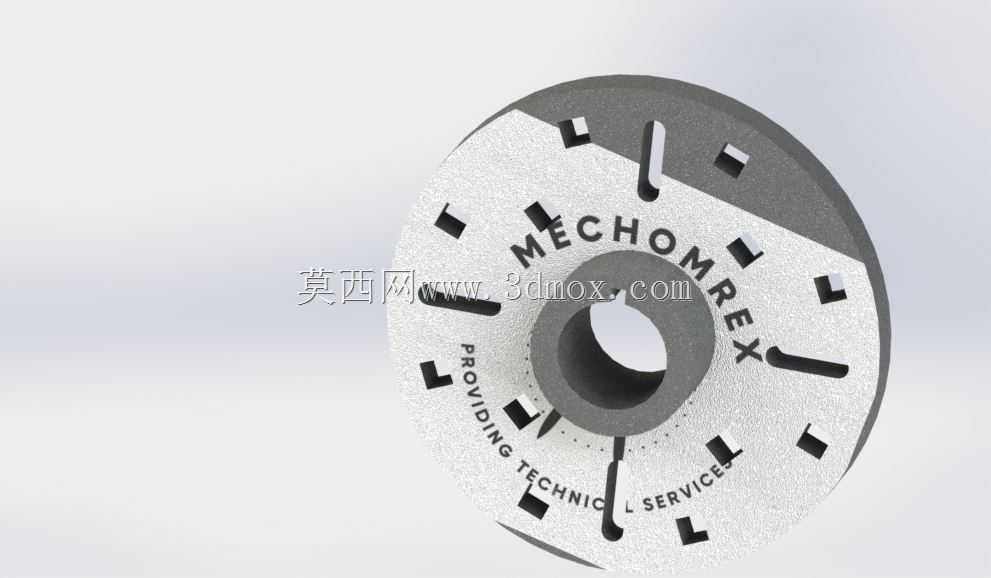

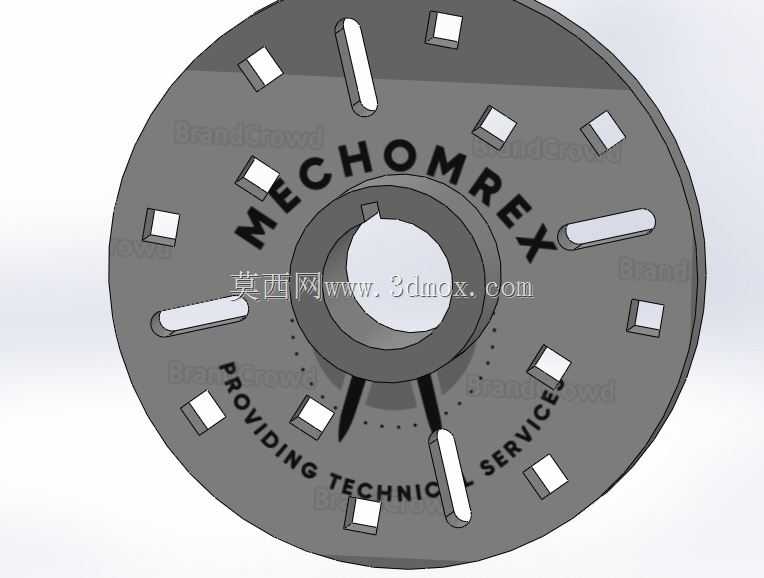

　　盘面外缘保留了较宽的实体环带，这部分区域适合承载刻印、铭牌或视觉识别字符。字符沿圆弧布置时，建模不能只做平面贴图处理，需要考虑文字与盘面曲率、涂层厚度以及后期加工方式之间的关系。若采用激光刻蚀，文字深度应浅而均匀；若采用丝印或阳极氧化填色，则要控制字符线条宽度，避免圆弧端部笔画堆积。盘面上若干黑色嵌块与浅色基体形成明显对比，在装配现场可用于指示工位、方向或接口编号，减少人工误装。

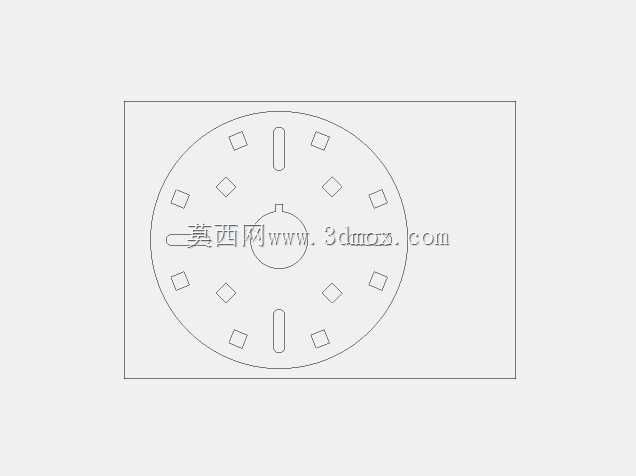

　　设计这类面板时，首先要确认中心孔与安装轴、衬套或轴承外圈的配合关系。中心孔若作为定位基准，圆度和同轴度应在工程图中明确约束；若仅为穿线或避让孔，则可适当放宽公差，但仍需保证孔边与槽位之间留有足够壁厚。盘面上的槽位不能只按外观排布，需要逐一核对所装元件的螺钉头、螺母、垫片和工具空间。靠近中心轮毂的槽位尤其要注意，过短的扳手空间会导致装配时无法施加规定预紧力。

　　外形尺寸方面，圆盘直径决定了外部护罩开口和周边安全间隙，厚度则与板面抗弯能力、螺钉啮合长度以及嵌块埋入深度相关。若面板安装在旋转部件上，除静平衡外，还应关注槽位和嵌块造成的质量分布差异；周向对称布置能够降低振动，不对称开孔则需要在图纸或工艺中提出去重、平衡校核要求。对于固定设备面板，虽然不承受高速旋转，但也要考虑人员按压、接口插拔和维护拆卸时的局部载荷。

　　建模过程中，圆盘基体可先通过旋转特征建立，再以中心轴线为基准阵列槽口和凹位。需要注意的是，图中槽位并非完全规则重复，部分槽形在长度、宽度和角度上存在差异，因此不能简单依赖单一全周阵列，应按功能分区建立特征，并保留独立参数，便于后续调整孔距、槽宽和周向角度。边缘倒角、槽底圆角和孔口过渡不能省略，尖锐内角在加工时容易产生应力集中，也会增加热处理或表面处理后的开裂风险。

　　在材料与工艺选择上，若面板用于普通设备外罩，铝合金板经铣削、阳极氧化后即可获得较轻的重量和较好的表面质感；若用于工装夹具或承受频繁夹紧的位置，可选用结构钢并进行发黑、镀锌或喷涂处理。嵌块若为耐磨件，应单独建立装配关系，标注其与槽口的配合间隙；若仅为视觉标识，则可采用涂层、橡胶贴片或塑料嵌片。无论采用哪种方案，都应保证面板拆装后元件位置可重复，避免维护后重新对线。

　　该结构的价值在于把定位、安装、标识和维护接口集中在一个圆盘端面上，使整机前端布局紧凑而有序。工程设计时应把盘面槽位与内部元件走线、紧固件可达性和外罩边界联动检查，而不是将其视为单纯装饰板。通过合理设置中心轮毂、周向槽位、局部嵌块和表面字符，面板既能满足机械装配要求，也能在设备使用过程中提供清晰的操作识别。
