参数化D8L200光轴直线导向杆件

　　在自动化输送线、小型滑台、3D打印运动机构、检测夹具以及教学类Fusion装配练习中，细长圆杆往往承担最基础却最关键的导向任务。这类零件外形看似简单，但直径、长度、端部倒角、同轴度和安装基准如果在前期方案阶段没有统一控制，后续配合直线轴承、支座或锁紧套时就容易出现卡滞、偏心、窜动等问题。参数化线性棒的价值，正是把这些反复调整的几何关系收敛到可驱动的模型中，使结构工程师在布局阶段能够快速切换规格，而不必每次重新绘制草图。

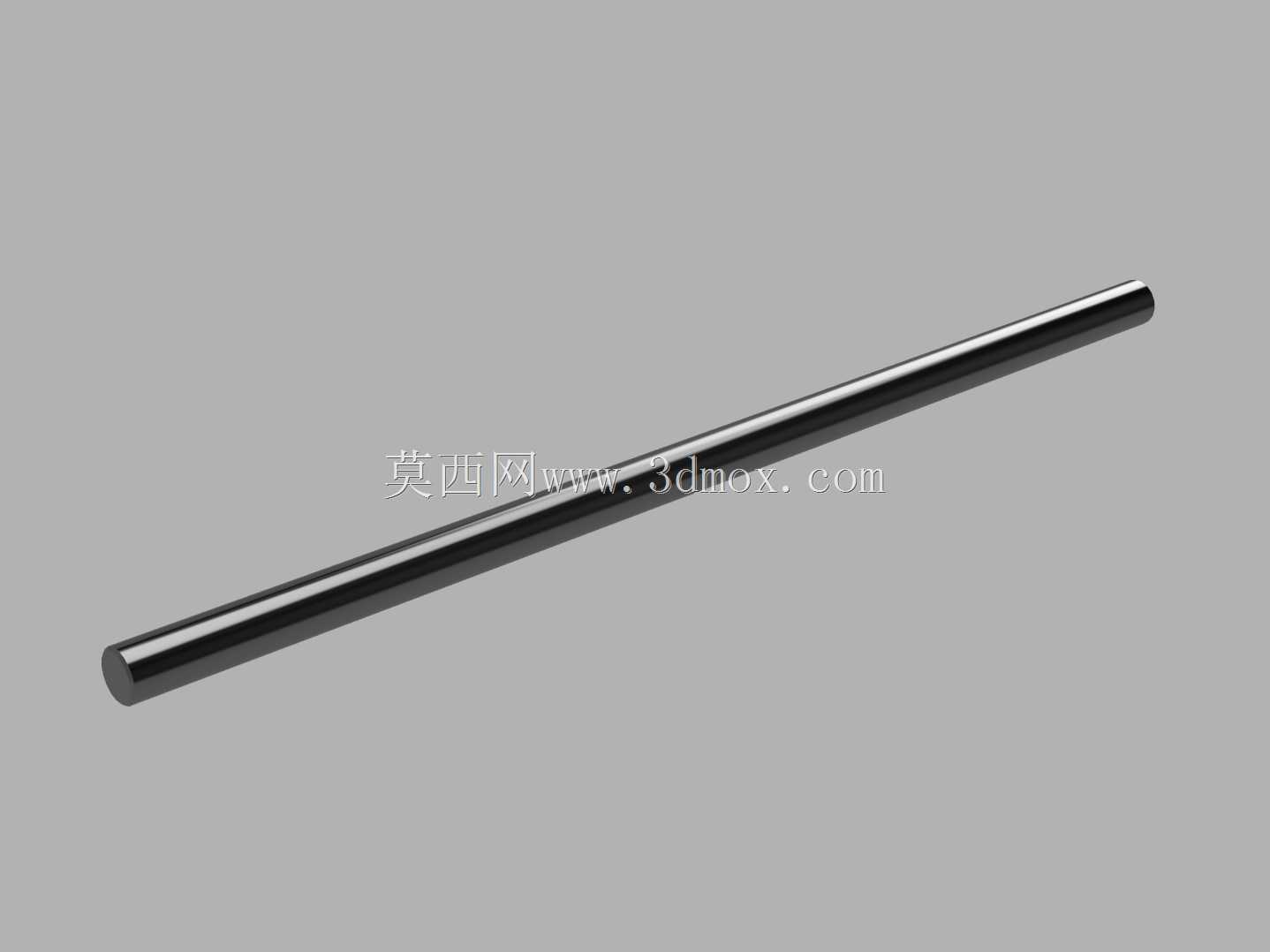

　　该杆件以直径8mm、有效长度200mm作为当前库存状态，属于轻载直线运动系统中常见的光轴规格。圆杆主体采用连续回转体结构，轴线穿过建模原点，杆身中心与坐标系基准重合。这样处理并非单纯为了建模方便，而是考虑到装配时杆件通常需要沿X、Y或Z方向作为运动参考轴；原点位于杆中心后，向两侧延伸的距离对称，布置双支座、滑块或限位件时，可以直接依据半长进行定位，减少额外偏移计算。对于需要在设备中部安装导向轴的工位，这种中心基准也便于镜像布置和空间校核。

　　从实际用途看，D8规格光轴适合承担低至中等载荷下的直线引导，例如小型推料机构中的导向支柱、包装设备挡料单元的滑动杆、实验平台上的升降导杆、视觉检测夹具中的定位销杆，以及桌面自动化设备里的平移轴。它不承担复杂传扭功能，主要作用是约束运动件的轨迹，使滑块、衬套或轴承沿固定轴线往复移动。由于杆身截面为完整圆形，加工和采购都较容易，配合标准直线轴承、塑料导套或开口型支座时，可形成成本较低、维护方便的导向方案。

　　设计思路上，模型将直径与长度作为核心可变参数，用户可在参数环境中修改杆径、总长和端部细节，从而衍生出D6、D10、D12等不同规格，或按设备框架间距调整L150、L250、L300等长度。参数化驱动的优势在于，杆件外形并不依赖大量特征堆叠，而是通过回转轮廓和尺寸约束保持几何一致性。调整长度时，杆身整体按轴线方向延展；调整直径时，外圆、端部倒角和装配边界同步更新，避免手动改图造成端面、倒角或中心线不同步。

　　外形边界方面，当前杆件的最大径向尺寸由8mm外径决定，轴向占用空间约200mm；若计入配套支座、轴承座或锁紧件，设计时还需在杆端外侧预留安装和调整余量。杆的两端可根据装配方式采用光面端面、倒角导入端或支座夹持段。倒角虽小，却直接影响装配体验：轻微倒角能够引导轴承或衬套套入，减少尖锐边缘对密封圈、塑料导套的刮伤；若端部需要顶住定位面，则应控制倒角深度，避免有效支撑长度缩短。

　　在安装边界校核中，不能只关注杆本身长度。直线光轴属于细长件，长径比过大时，自重、滑块偏载和侧向力会引起挠度增加。D8L200的比例适合轻载、短行程或多点支撑场景；若滑块载荷偏离轴线，应尽量缩短悬臂长度，并在杆端增加支撑座。对于水平安装方式，两支点间距、滑块位置和运动件重量会共同影响弯曲变形；对于垂直安装方式，则需重点关注限位和防坠，防止运动件沿杆自由下滑。

　　杆身表面在工程应用中通常要求较高光洁度和尺寸一致性，因为导向精度并不只取决于轴承。若外圆存在明显锥度、椭圆度或局部划伤，衬套运动时会产生松紧不均；若轴线与安装面不平行，滑块会在行程末端出现附加阻力。三维模型虽然主要表达几何形状，但在出图或选型时应同步明确外径公差、表面粗糙度、热处理状态及端部处理要求。普通导向场合可选用常规磨光棒，较高频次往复运动则可考虑镀铬淬火光轴，以提高耐磨性和防锈能力。

　　与铝型材框架配合时，这类圆杆常通过立式支座、卧式支座或法兰型固定座安装。支座孔与杆径形成过渡或小间隙配合，锁紧螺钉提供轴向固定。建模时将杆原点放在中心，有利于在装配中把支座定位到距中心固定距离的位置；若设备要求滑块行程对称，也可直接以杆中心为零点向两侧分配行程极限。需要注意的是，杆的理论长度并不等于有效导向长度，滑块宽度、支座厚度、限位环厚度都会占用轴向空间，方案布局时应提前扣除。

　　从维护角度看，圆杆结构没有复杂沟槽和薄弱齿形，清洁与润滑都较方便。杆身暴露在粉尘环境中时，可在滑块或衬套端部增加防尘圈；在食品、医药或洁净设备中，则需结合材料与表面处理要求选择不锈钢或耐腐蚀涂层。对于教学和概念设计场景，该模型还可作为参数化建模练习对象，用于理解尺寸驱动、原点规划、装配约束以及运动干涉检查之间的关系。

　　整体而言，这支参数化线性棒不是独立完成复杂动作的功能部件，却是直线运动机构中稳定、可靠且易于标准化的基础元件。它通过简洁的圆柱几何、中心原点和可变尺寸，满足从方案布局到详细设计中的快速复用需求；在真实设备里，它的精度、支撑方式和安装边界，则决定了滑动机构能否长期平稳运行。
