四缸发动机排气歧管铸造结构

　　该结构对应小排量直列四缸发动机排气侧的歧管铸件，属于动力总成外围热端部件，在整机布置中紧贴缸盖排气面，承担四个气缸排气流的汇集与导向任务。实际装车场景下，歧管上游四个带法兰面的接口分别与缸盖一至四缸排气道出口对齐，依靠法兰平面压紧密封衬垫，阻断高温燃气从结合面泄漏；下游单管接口朝向发动机侧下方或后方，对接排气前管、三元催化器或涡轮增压器进气壳，把各缸间歇排出的脉冲气流汇总后送入后处理与消声系统。

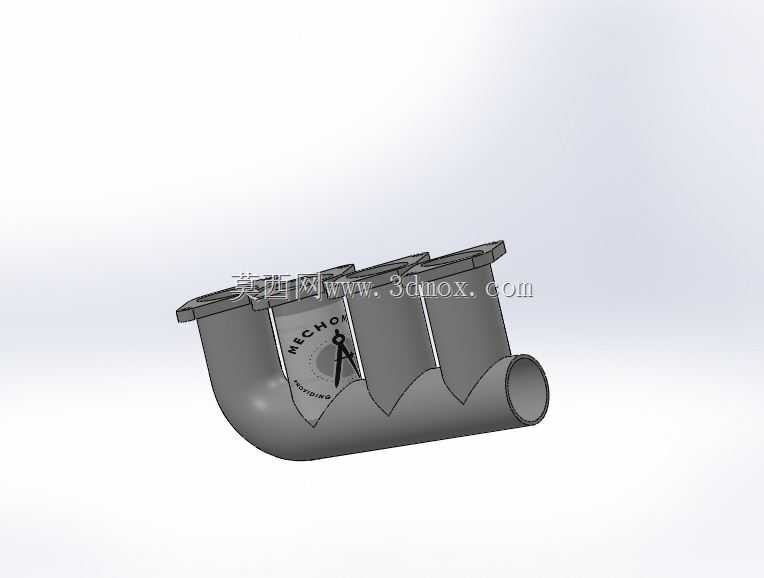

　　从功能实现角度看，四个支管从缸盖法兰位置向下汇入弧形总管，支管长度与走向经过协调，使各缸排气路径长度尽量接近，减少相邻气缸扫气过程中的气流干涉。排气门开启后，高温燃气以脉冲形式进入支管，歧管内部流道需要避免急弯、突变台阶和局部死角，否则会增加泵气损失、降低充气效率，并在高负荷工况下引起背压升高。模型呈现的铸件外形保留了较厚的管壁与过渡圆角，这与排气歧管长期承受热循环、振动和燃气冲刷的工作条件相匹配；铸造方式也容易形成复杂内腔，使支管能够在有限机舱空间内完成平滑汇合。

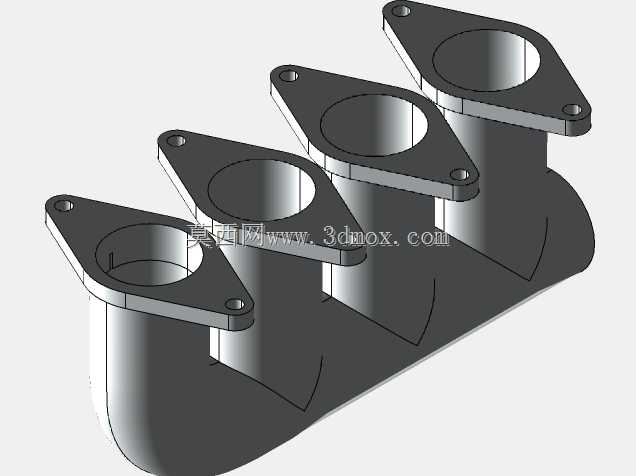

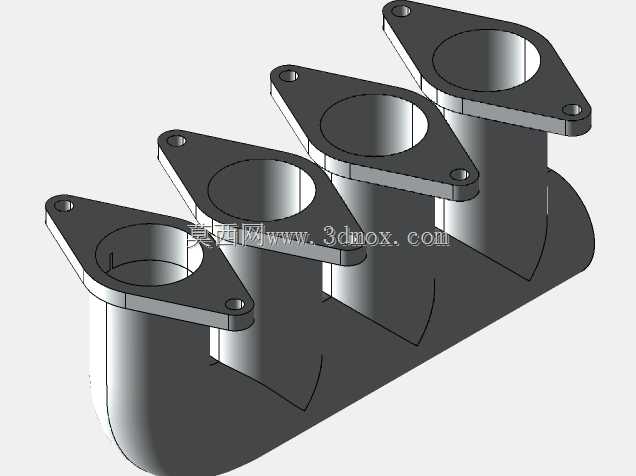

　　结构设计时，首先要锁定的是缸盖排气侧安装边界。四个上端法兰呈直线排列，法兰面需要与缸盖对应安装面保持平行，螺栓孔位置、孔径和孔距必须围绕缸盖现有接口确定，不能只按外观造型布置。法兰与支管连接处采用逐渐扩缩的过渡段，避免气流从缸盖气道进入歧管时截面突然变化。下端总管出口的轴线方向则要结合整车底盘、隔热罩、氧传感器位置和催化器入口姿态确定，出口端通常保留圆形接口或连接法兰，以便与下游管路形成卡箍或螺栓连接。

　　外形尺寸方面，这类歧管的总体宽度由四缸缸盖排气道间距决定，高度受发动机罩盖、隔热板和机舱垂向间隙限制，总管弯曲半径则同时受流道阻力和周边零部件避让约束。建模时不能单纯追求支管等长而让法兰外侧超出缸盖轮廓，否则会与线束、燃油管、启动机或车身纵梁发生干涉。支管之间需要保留热膨胀间隙，铸件表面也应设置合理的拔模斜度与壁厚变化；法兰区域厚度较大，用于保证密封压紧刚度，管壁区域则相对均匀，避免铸造时出现缩松、冷隔或热节集中。

　　在工程建模过程中，可先依据缸盖接口点建立四个上游法兰基准，再确定下游总管出口的中心轴线。支管中心线采用空间曲线连接，曲线拐点尽量减少，弯曲段保持连续曲率；各支管汇入总管时，交汇角不宜过小，以降低气流对撞。实体阶段需要重点检查法兰背面、支管根部和总管交汇处的圆角过渡，这些位置既是应力集中区域，也是铸造缺陷容易出现的区域。若用于后续仿真，还应在内部保留流畅流道面，便于划分流体网格，评估各缸流量均匀性、压力损失和表面温度分布；若用于加工或铸造工艺评审，则需进一步核对毛坯余量、机加工面、螺栓避让空间和起模方向。

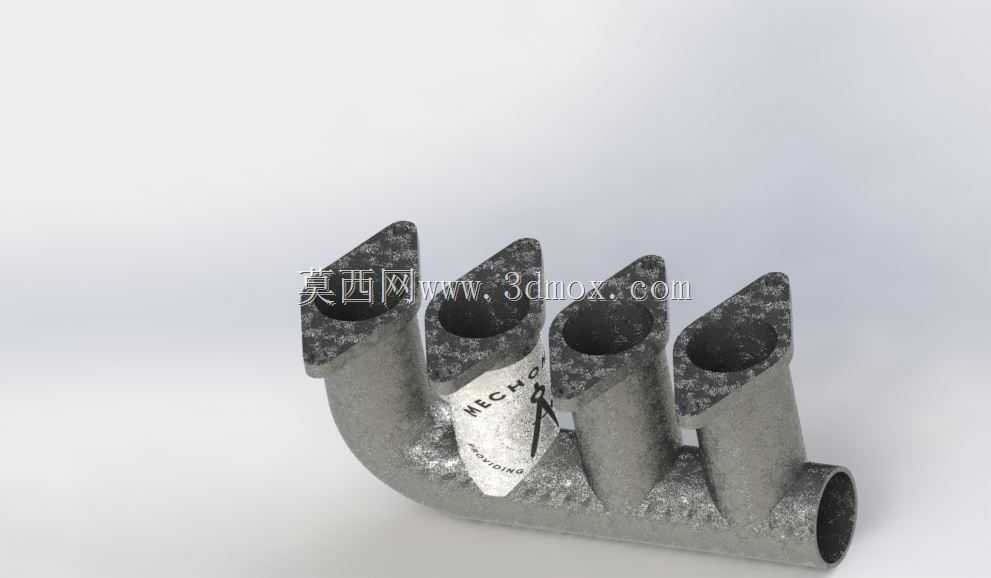

　　该类部件在发动机试制、教学演示、维修测绘和逆向设计中都具有较强参考价值。它既体现了管道类零件的空间布线逻辑，也反映了铸件在热负荷、密封、安装和制造之间的平衡关系。观察模型时可以看到，四个接口法兰、四根独立支管和一根汇总总管构成了清晰的气流路径；粗糙的铸件外观并不意味着结构可以随意处理，相反，法兰平面度、流道连续性、壁厚均匀性和周边安装间隙，都会直接影响发动机的排气效率、密封可靠性和耐久表现。
