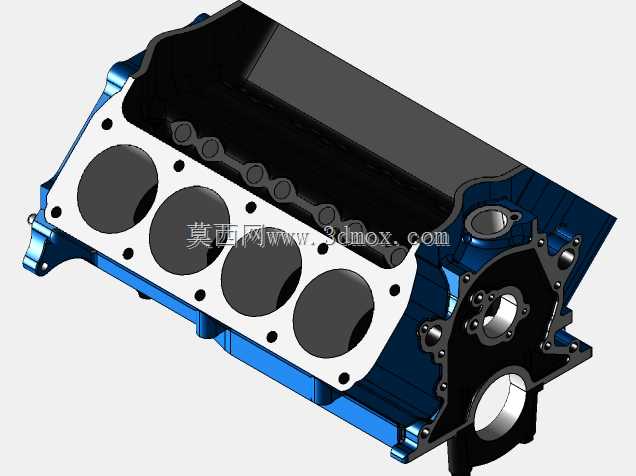

福特351W小缸体V8发动机缸体结构

　　缸体是往复式内燃机里承载燃烧压力、曲轴运动与附件安装的核心骨架，这一结构围绕福特351W小缸体V8机型展开，适合在动力总成逆向、改装件开发、教学演示以及维修工装设计中作为空间校核对象使用。实际装车时，缸体上半部需要与气缸盖、气门机构、进气歧管和排气歧管配合，下半部则约束曲轴、连杆、活塞组以及油底壳，前端还要布置正时罩、水泵、皮带轮系，后端承接变速箱或离合器壳体，因此它并不是单一腔体，而是把冷却、润滑、支承、密封和安装接口集中在同一铸件上的复杂基体。

　　从功能分区看，V8机型采用两列气缸呈夹角布置的形式，缸孔区域决定活塞往复运动的导向边界，缸筒周围的水套负责把燃烧室附近热量带走，侧壁和底部的主轴承座则承担曲轴旋转带来的交变载荷。建模时需要重点保留缸孔中心线、主轴承孔同轴关系、缸盖螺栓孔位置、挺杆腔通道以及侧壁加强筋，因为这些特征直接影响后续装配。缸体顶面的平面度和螺栓孔分布决定气缸垫密封可靠性，底面与主轴承盖、油底壳的结合面则关系到曲轴运转空间和润滑油封存。

　　设计思路上，小缸体V8结构强调紧凑性与改装适应性。缸体外部并非简单方块，而是在受力较大的主轴承隔墙、缸筒之间和前后端板处设置加厚区域，在水套、挺杆腔和回油通道附近留出空腔。这样既能控制整机重量，又能保证爆发压力下的刚度。前端动力输出侧需要预留曲轴前端、正时机构和附件轮系的安装边界；后端与传动系统对接，法兰面、定位孔和螺栓孔的相对位置不能随意偏移。侧面的机油滤清器接口、冷却系统连接位、起动机安装位以及各类传感器或堵头位置，也都属于总布置时容易发生干涉的区域。

　　在三维结构处理中，缸体外形尺寸不能只看最大外包络。整机长度受两列气缸轴向排列和前后端附件影响，宽度由V型夹角、缸壁厚度以及外部凸起决定，高度则从曲轴中心线延伸到缸盖安装面，并受油底壳和进气歧管装配关系约束。安装边界方面，需要把缸体视为动力总成的基准件：曲轴中心线是传动系统对中的核心参考，缸体后端孔系影响变速箱输入轴位置，发动机悬置支架通常连接在缸体侧面或加强区域，安装点必须落在刚性较高的位置，避免把支撑载荷传递到薄壁水套区域。

　　应用到改装或教学场景时，这类缸体模型可用于检查大排量缸筒扩孔、支架加装、油泵布置、起动机避让和排气管走向。比如更换更高流量水泵时，前端轮系与正时罩之间的间隙需要重新确认；设计定制进气歧管时，缸体顶面、缸盖边界和挺杆室开口会共同限制管路形态；做发动机台架时，悬置软垫、支架和飞轮壳的连接位置也要围绕缸体主受力结构布置。若用于数控加工或铸造工艺讨论，还可以围绕壁厚过渡、拔模方向、加工基准面、孔系深度和加强筋连续性进行检查。

　　从工程表达角度看，该结构把内部腔体与外部接口同时呈现，能够帮助设计者理解铸件为什么需要厚壁隔墙、为什么螺栓孔会避开冷却水腔、为什么主轴承座区域刚度远高于侧壁。缸体上的每个凸台、孔位和肋板都服务于密封、支承、润滑或装配，而不是单纯造型。对结构设计人员来说，围绕缸体建立装配模型时，应先锁定曲轴中心线、缸孔中心距、V型夹角、后端法兰和顶面螺栓 pattern，再向周边扩展附件，这样可以减少后期反复修改，也能让动力总成在有限舱内获得更稳定的安装与维护空间。
