教学演示用桁架拱桥空间杆系结构

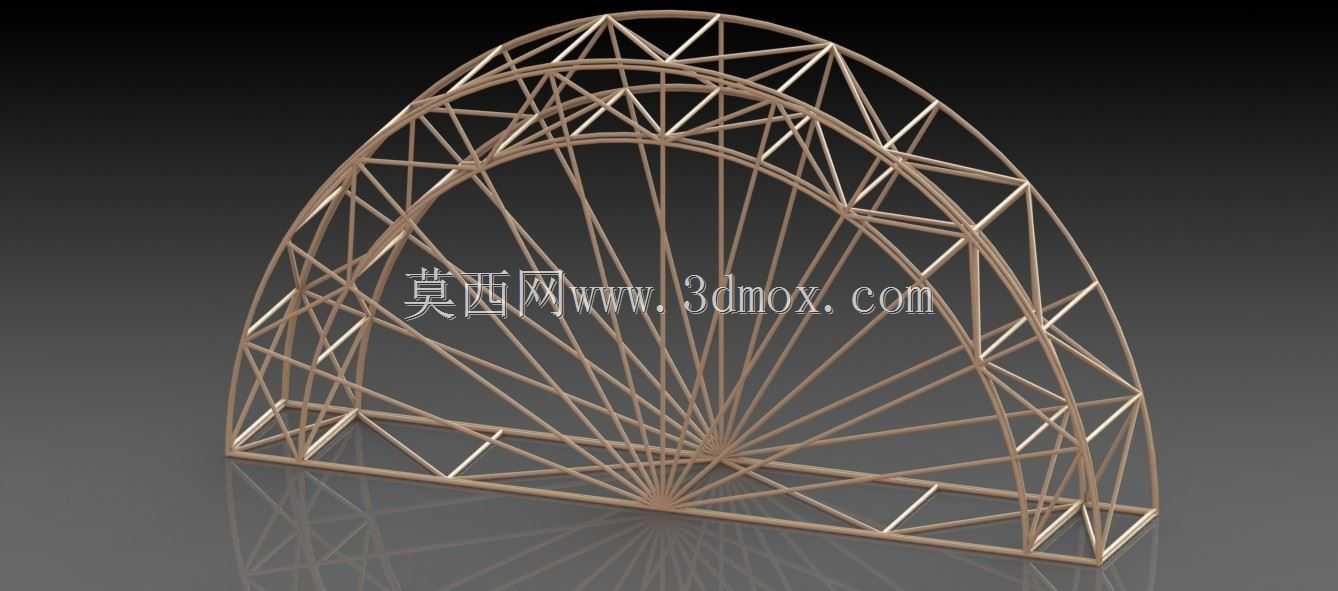

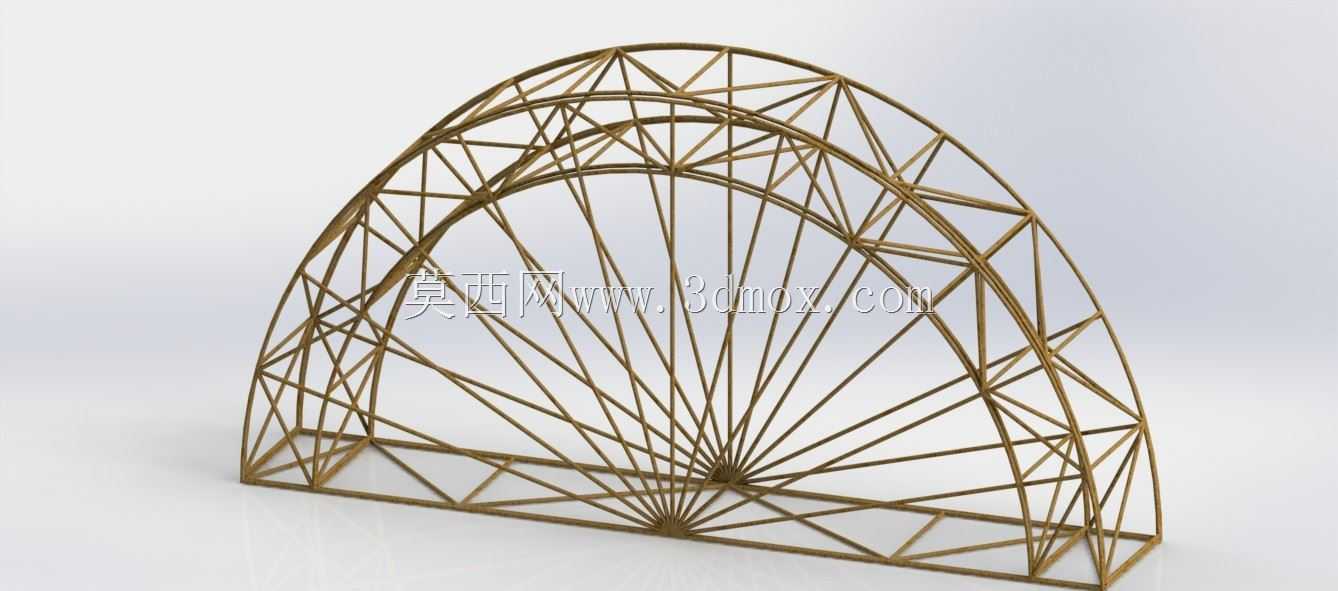

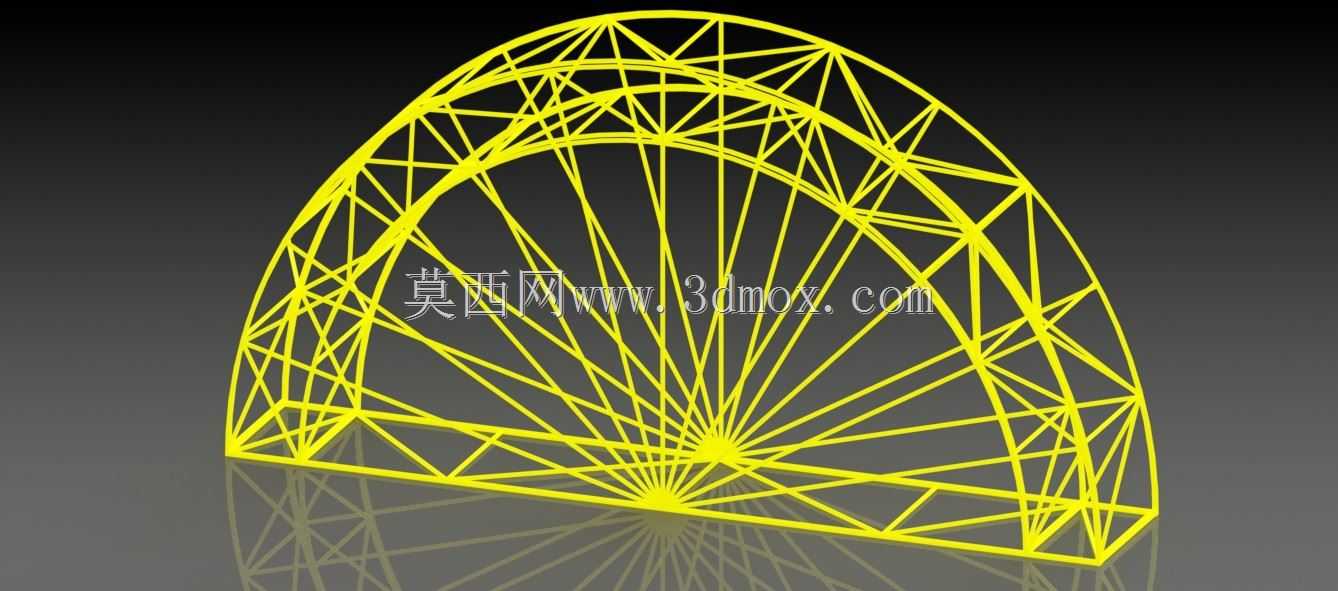

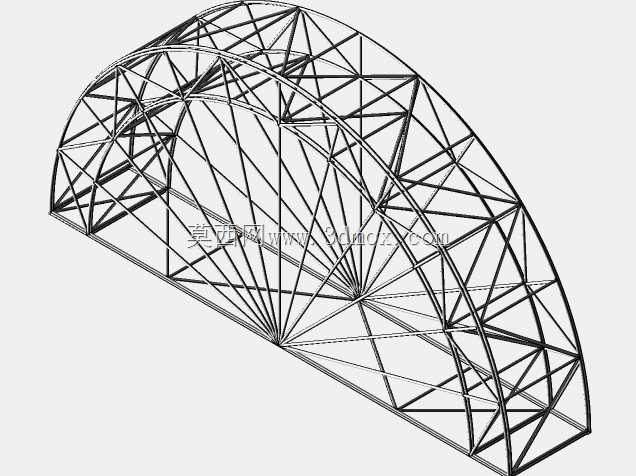

　　这套杆系结构以半跨拱桥形态呈现，主要用于桥梁构造认知、结构力学课程演示和空间桁架建模练习。整体由大量细长杆件通过节点交汇形成稳定承载骨架，外轮廓沿拱轴方向形成多层弧形弦杆，腹杆则按三角形网格布置，把拱肋、横向联系和底部支承边界连成整体。对于结构方向的三维建模人员来说，它不是单纯的外观摆件，而是一个便于观察杆件走向、节点汇交关系和传力路径的教学载体。

　　从实际用途看，该类拱桥桁架常用于说明上承式或中承式拱桥中主拱圈、风撑、竖腹杆与斜腹杆的协同工作方式。模型把复杂桥梁压缩为可直接观察的空间框架，能够在课堂、展厅或方案评审中辅助讲解荷载如何从桥面区域传递至拱肋，再沿拱脚向基础扩散。杆件采用三角形划分，目的在于避免四边形网格在平面内产生剪切变形，使每根杆主要承受轴力，充分发挥细长钢杆抗拉压效率高的特点。

　　建模思路上，应先确定拱轴线和底部弦杆的空间位置，再建立多层拱肋曲线。外拱、内拱以及中间过渡弦杆并非独立装饰，而是构成不同高度处的纵向承载边梁；相邻弦杆之间通过斜杆和短横杆连接，形成连续的空间桁架单元。腹杆布置时需要保证节点尽量落在弦杆中心线交点上，避免偏心连接带来附加弯矩。若用于后续有限元分析，可将各杆定义为梁单元或杆单元，节点处按刚接或铰接区分，对比两种约束假设下的位移和内力差异。

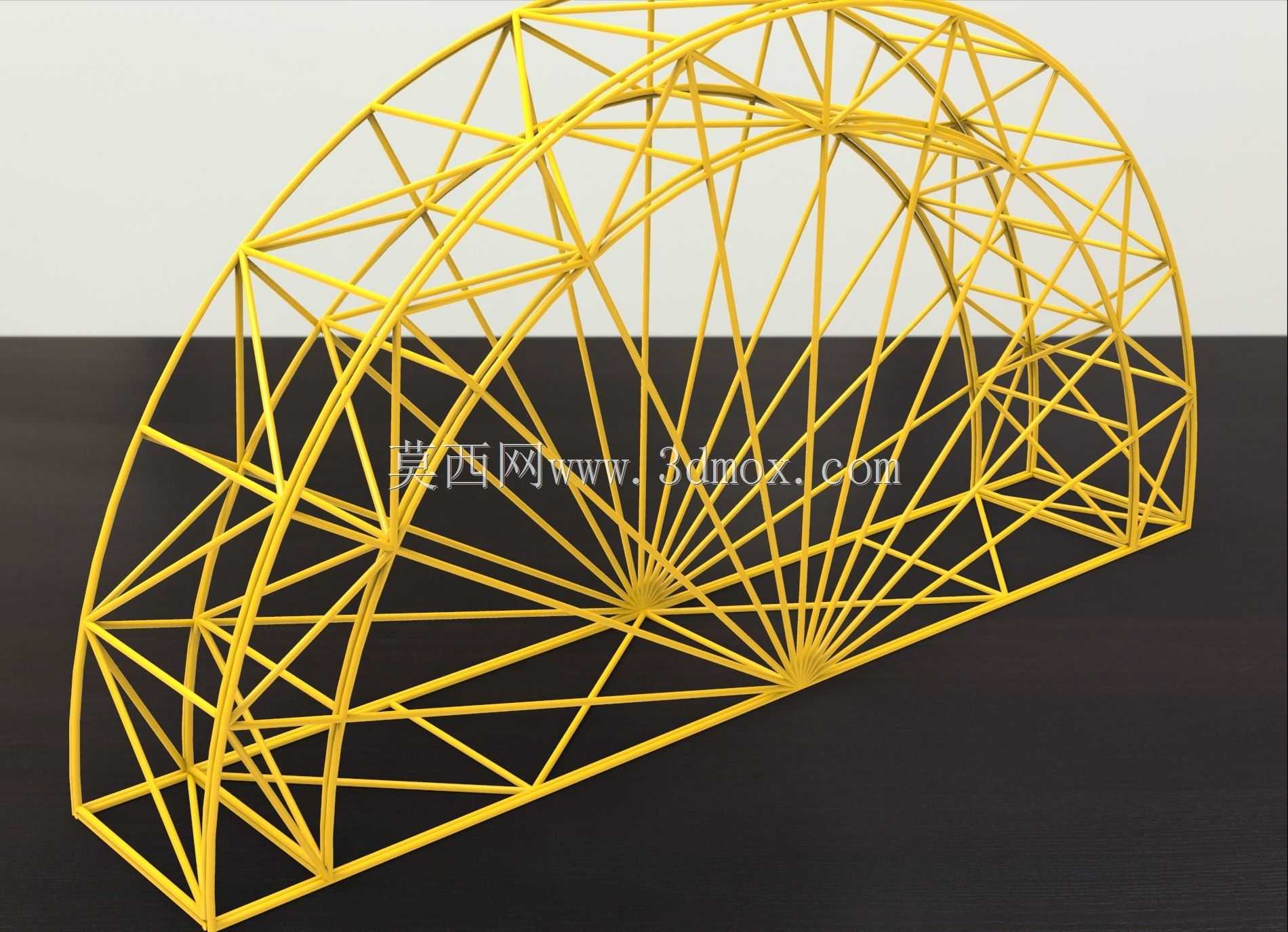

　　外形边界方面，结构底面为平直支承边，适合放置在桌面、展台或实验台面上；上部呈半圆拱趋势，侧向宽度由多层拱肋和横向连杆确定。安装或展示时，底部两个拱脚区域是主要约束位置，应保证拱脚不能自由外移，否则拱结构会丧失水平推力平衡条件。若制作实物，可采用金属丝、细钢管或激光切割杆件焊接拼装；节点密集处需控制焊接顺序，减少热变形导致的拱轴线偏移。

　　在工程教学场景中，该结构还可用于演示稳定问题。拱桥桁架虽然平面内刚度依靠三角网格获得，但侧向刚度依赖横向连接杆件；若横向联系不足，受压拱肋可能发生面外失稳。因此模型中多层拱肋之间的径向杆和环向杆不能随意删减，它们承担着保持截面形状、限制局部屈曲和增强整体扭转刚度的作用。底部平直段则相当于桥面系或张拉系杆的简化表达，能够帮助理解有推力拱与无推力系杆拱在支座受力上的区别。

　　细节处理上，所有杆件宜采用统一圆截面或方截面，以便突出拓扑关系；节点交汇应干净连续，避免杆件穿插过长造成视觉混乱。拱脚处杆件数量较多，设计时要放大节点区域，检查各杆中心线是否汇聚到合理节点域。若用于加工，需在节点处预留连接片、套管或焊接坡口；若仅用于渲染，可保留纤细金属质感，通过材质对比强调结构轻盈而高强的特征。

　　这类模型的价值在于把桥梁受力逻辑转化为可见的空间网格：弧形弦杆承担压弯主导的拱作用，斜腹杆传递节间剪力，横向杆件维持整体稳定，底部边界提供反力路径。通过旋转、剖切和局部放大，可以清楚观察每一组三角形单元如何参与承载，也能为后续进行杆件截面选型、节点优化和桥梁方案概念设计提供直观依据。
