CA6140车床刀架螺栓紧固练习构件

项目分类:机床 发布时间:2024-01-26 ID:724831
  • CA6140车床刀架螺栓紧固练习构件
  • CA6140车床刀架螺栓紧固练习构件

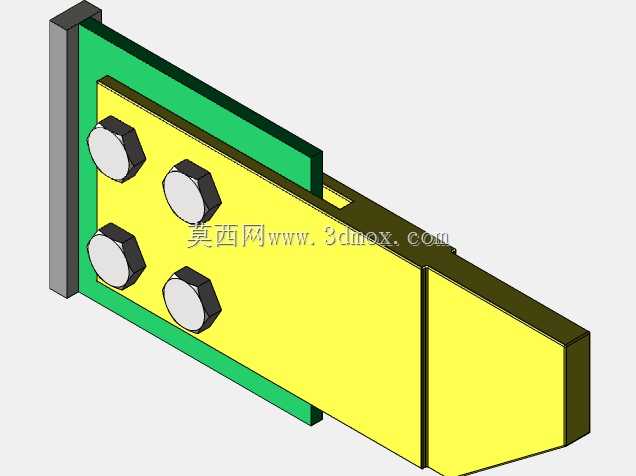

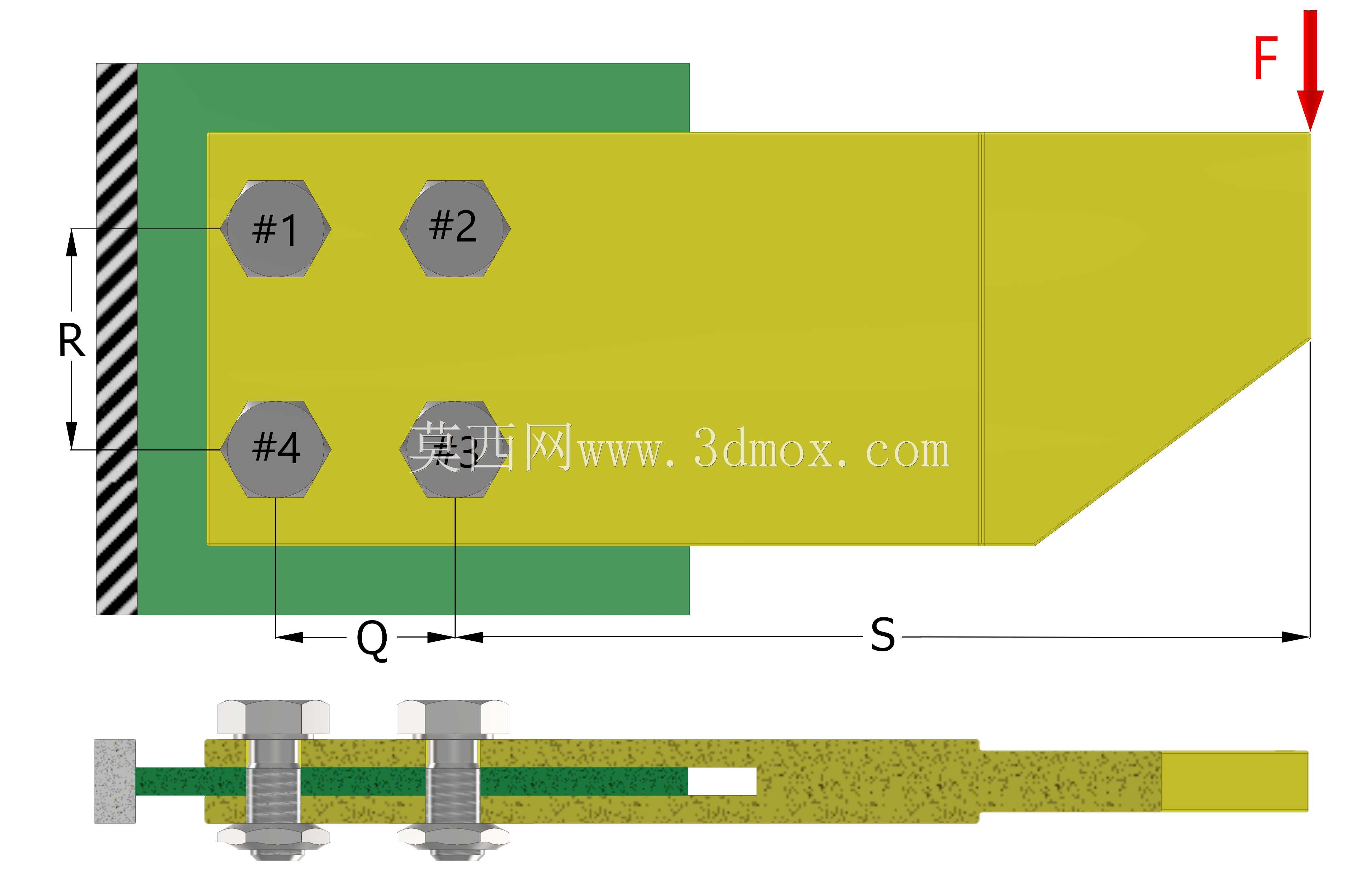

  这套结构围绕普通卧式车床的外装夹固定场景展开,还原的是CA6140系列车床侧部安装位的螺栓压紧实训装配单元,在车间日常的机床工装改造、进给侧防护加装、限位挡块固定这类作业里,这类多螺栓压紧的板式连接结构是一线装配、维修人员最常接触的典型结构。从实际功能来看,该结构核心作用是通过四颗均布的外六角螺栓,将外侧绿色的立向安装板与黄色的横向承力刀架延伸板牢牢压合,依靠螺栓预紧后结合面产生的静摩擦力,抵消车床切削过程中刀架传递过来的径向切削反力、纵向走刀的交变冲击力,避免两块板在机床启停、断续车削作业时出现相对滑移。做这套结构的三维建模时,首先要贴合车床原有安装位的边界约束:立板背靠车床床身侧的安装基准面,

  预留的安装槽要和床身原有T型槽的孔位对齐,横向伸出的黄色板件末端做斜切收边,避免刀架纵向进给走到行程极限时和卡盘、回转工件发生运动干涉,板件的厚度选型也完全参照实车的装夹受力需求——立板厚度要保证螺栓完全拧紧后,板件不会因为预紧力产生挠曲变形,横向承力板的厚度则要匹配车削时的抗弯截面需求,四颗螺栓的排布特意分散在结合面的四个受力象限,没有集中在单侧,这样压紧力可以均匀覆盖整个结合面,不会出现局部压合不实、受力后板件翘边的问题。建模过程中首先要理清装配逻辑:先完成两块异形板的本体建模,绿色立板侧边开出和横向板匹配的嵌合卡槽,让两块板装配时先通过卡槽完成径向定位,不需要额外扶稳就能预放到位,之后在结合面处对应开出四个螺栓过孔,

  孔位和六角螺栓的杆部间隙控制在0.2到0.5毫米的常规装配间隙范围,既方便螺栓穿入,又不会因为间隙过大导致定位偏移。螺栓选用常用的外六角高强度螺栓,螺栓头部完全沉放在黄色板的外侧沉台位,拧紧后螺栓头部端面和板件表面齐平,不会突出剐蹭作业时的刀具、管线。从安装边界来看,整个组件装配完成后,立板的后侧基准面完全贴实床身安装面,横向板的伸出长度控制在刀架原有行程的安全范围内,板件侧边和车床导轨面预留足够的排屑、操作空间,不会在车床运转时和拖板、护罩产生磕碰。这类结构除了用于机床本体的附件加装,也常作为机械专业机床实训的典型案例:学员可以通过这套模型理解螺栓组连接的受力排布逻辑、结合面压合的设计要点、机床周边附件设计时的干涉校验思路,

  实际加工这类板件时,只需要采用常规Q235钢板下料,铣平结合面、钻孔攻丝配套对应的螺栓即可,不需要特殊加工工艺,成本低、承载可靠,在普通车床的小改造、工装夹具固定场景里通用性很强,设计时只要核对好原有床身的安装孔距、刀架的运动行程边界,就可以直接参照这个结构调整尺寸适配不同型号的卧式车床,不需要对机床本体做破坏性改动,拆装维护也十分方便,松开四颗螺栓就可以调整组件的伸出位置,适配不同长度工件的车削挡料、辅助支承需求。
