食品厂双罐在线CIP清洗机组

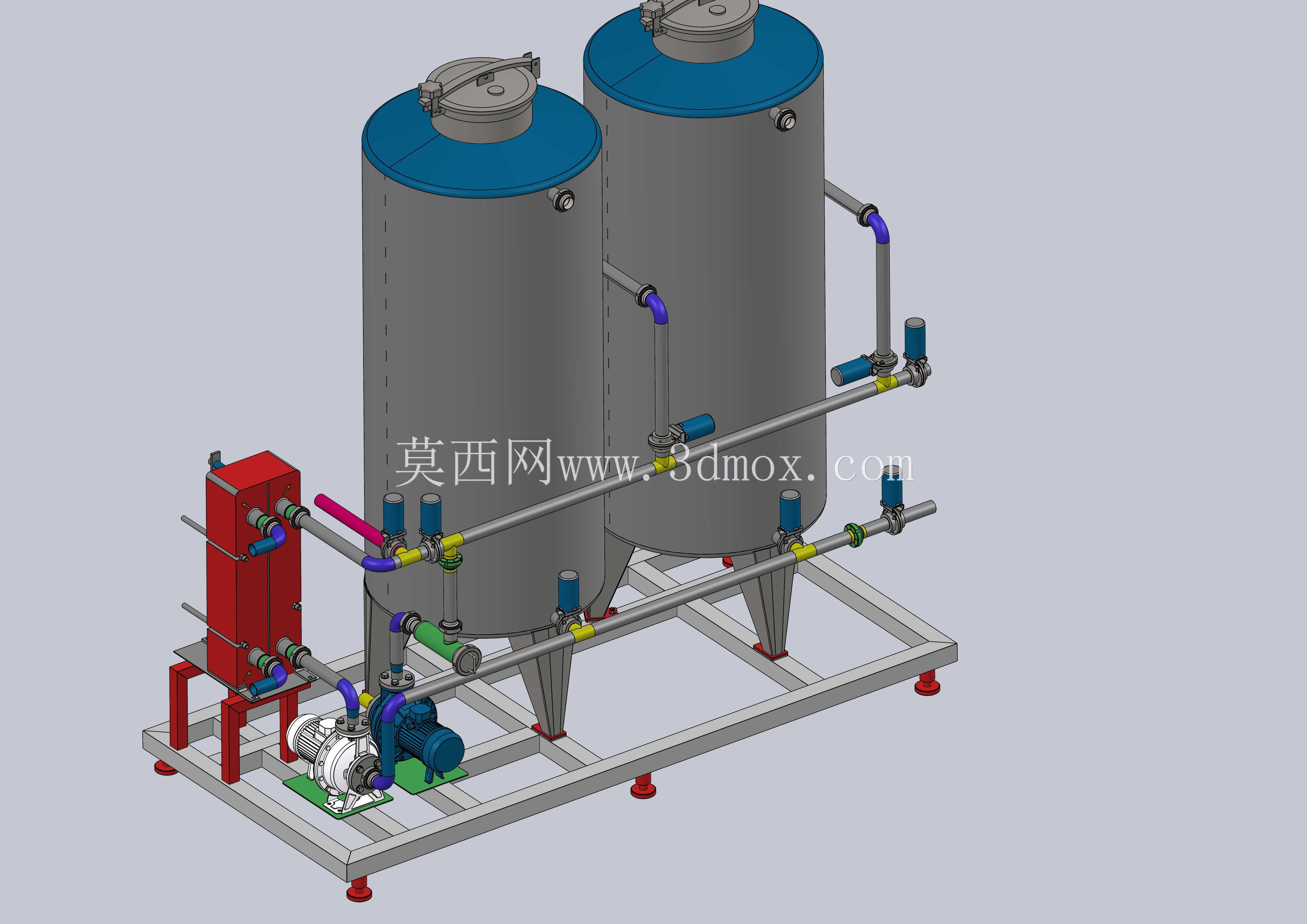

　　这套在线清洗机组主要面向乳品、饮料、啤酒、调味品和生物制药等卫生级生产线，解决的是设备内部不能频繁拆洗、又必须控制微生物和残留物的问题。现场管路、换热器、灌装阀、发酵罐和储料罐在生产结束后，往往无法逐段拆开人工处理，因此需要一套能够自动配制清洗液、循环加热、回流输送和分步冲洗的撬装装置。模型中采用大小两个立式罐体并列布置，分别承担酸液和碱液的储存与循环，罐体下部通过管路与输送泵连接，形成可切换的清洗回路。

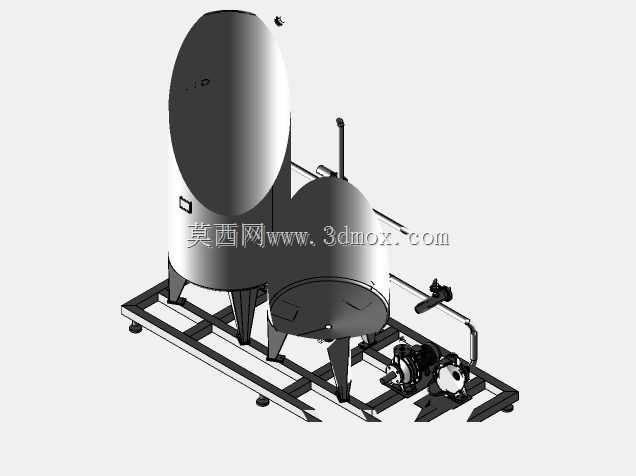

　　从实际布置看，大罐更适合作为碱液罐，小罐可作为酸液或清水回收罐。两罐均采用椭圆封头和锥底结构，锥底不是单纯的造型处理，而是为了排净液体，避免清洗液在罐底形成死角。支腿将罐体抬离底座，底部留出阀门、弯头和泵组安装空间，也便于操作人员观察排污情况。罐体侧面设置人孔或检修口，用于内部检查、喷淋装置维护和残留物确认；顶部保留通气、液位检测及清洗液回流接口，这些接口在三维建模时需要与工艺管道专业协同，否则后期容易出现管线碰撞。

　　机组的核心功能是就地清洗。典型流程是先用清水冲掉管路中松散物料，再用热碱液循环去除油脂和蛋白类污垢，随后清水置换，再用酸液处理水垢和矿物质沉积，最后用清水漂洗至合格。碱洗和酸洗之所以分开配置，是因为两类液体浓度、温度和回收方式不同，混罐会降低清洗效果并增加废液处理负担。模型中泵体位于底座前端，吸入管尽量短而直，压出管通过阀门组与外部待清洗系统连接；这种布置有利于减少气蚀风险，也让维修时能够快速拆卸泵头和密封件。

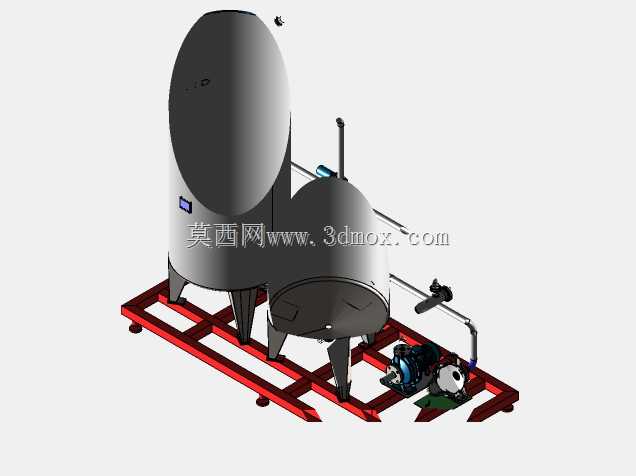

　　底座采用型钢焊接成撬装框架，罐体、泵、管路和阀件集中在同一基础上。撬装设计的价值在于车间内可以整体就位、整体接管，减少现场配管工作量；运输时也能作为一个单元吊装。框架四周应考虑叉车孔或吊点位置，模型中底座纵梁和横梁的搭接关系需要表达清楚，因为罐体满载后重量很大，支腿反力会集中作用在框架上。若用于工程出图，还需复核梁的挠度、地脚板位置以及检修通道宽度，不能只按外观比例搭建。

　　外形尺寸方面，这类3000L级清洗站通常高度明显大于占地面积，立式罐体是控制车间平面占用的关键。大罐直径和高度决定了液位波动、泵入口静压以及顶部操作空间；小罐虽然容积较小，但与大罐共用底座后，整机宽度会受到两个罐体外径、保温层厚度和管路绕行空间共同影响。安装边界不能只看罐体投影，还要预留侧面阀门操作距离、泵组抽出距离、顶部仪表维护距离以及后方管线桥架位置。若车间采用多层布置，罐顶人孔应靠近检修平台；若落地安装，则需设置踏步或操作平台。

　　管路设计上，卫生级工况更重视无死角、可排净和易验证。模型中的管道沿底座边缘走向，弯头和三通位置应尽量减少盲端；与泵连接的软管或补偿段可以吸收振动，也方便对中调整。阀门集中布置有利于气动控制和日常操作，但阀杆高度不能妨碍通行。回流管进入罐内时通常需要延伸至较低位置或与喷淋清洗结构配合，避免高温液体直接冲击罐壁产生飞溅。温度、液位、压力和流量仪表虽然在简化模型中未必全部表现，但在详细设计时必须预留接口位置。

　　建模思路上，罐体可先按容积确定筒径和直段高度，再叠加封头、锥底、支腿和附件；管路部分则应按流程逻辑搭建，而不是单纯追求视觉完整。泵体、阀门和法兰作为外购件，外形尺寸应尽量接近实际选型样本，这样在干涉检查时才有意义。对于结构设计人员，重点不是把设备渲染得多么光亮，而是确认罐脚与底座、泵进出口与管道、阀门手轮与维护空间之间的关系。撬块内部管线较密，若缺少安装顺序考虑，现场可能出现泵无法吊装、法兰无法紧固、保温层无法包覆等问题。

　　在生产线应用中，CIP站通常与换热系统、配料系统和清洗回流管路联动。清洗液温度、浓度和循环时间由工艺确定，设备结构则要保证液体能够稳定输送并完全回流。双罐配置适合需要酸碱交替、清洗液重复利用的工厂；若产品污垢较轻，也可调整其中一个罐作为回收水罐，降低水耗。整体来看，该模型表达的是一种典型卫生级公用工程设备，既包含压力容器外形，又包含泵阀管路和撬装底座，适合用于设备布局、方案汇报、管路干涉检查和清洗站选型沟通。
