DN50规格管道式醒酒装置结构设计

在酒类酿造、成品灌装及侍酒服务的流体输送环节，管道式醒酒装置的核心作用是在酒液输送过程中同步完成曝气醒发，替代传统独立醒酒容器的中转流程，减少酒液暴露在非受控环境中的污染风险，同时提升规模化生产或侍酒环节的作业效率。这套DN50通径的醒酒装置，直接对接公称通径50mm的工业输送管路，可适配果酒、葡萄酒、黄酒等需要曝气柔化口感的酒液输送场景，在酒庄灌装线、桶装酒分装工位、高端餐饮集中侍酒系统中都能适配安装。

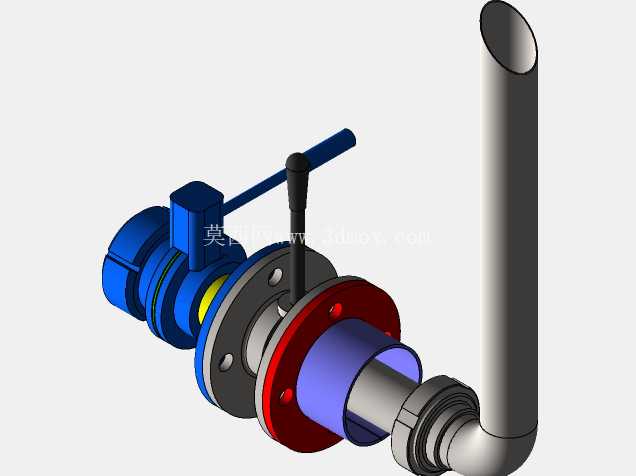

从结构功能来看，装置主体采用法兰对接的直通式管路结构，侧部设置的手动操控杆用于调节内部通流截面的开度，控制酒液流过醒酒腔时的流速与曝气混合比例。酒液进入装置腔体后，会通过内部设置的扰流结构打散成薄层紊流状态，充分和通入的洁净空气接触，完成单宁柔化、杂味散逸的醒酒过程，之后顺着垂直布置的出液管流出，直接对接后续灌装或出酒终端。和传统的容器式醒酒方式不同，这种管道式结构可以实现连续式的酒液醒发处理，不需要分批等待醒酒时间，适配连续化的作业需求。

设计过程中首先考虑的是管路安装的兼容性，两端法兰的连接尺寸完全匹配DN50管路的标准法兰参数，螺栓孔位、密封面形式都遵循通用管路连接规范，现场安装时不需要额外加工过渡连接件，直接替换原有管路的对应管段即可完成部署。操作手柄的布置位置预留了足够的手动操作空间，安装时手柄侧需要预留至少150mm的操作空间，避免和周边管路、支架产生干涉，保证操作人员可以顺畅扳动手柄调节开度。出液管采用90度弯头结构垂直向上布置，出口端做了坡口处理，既可以直接对接硬管管路，也可以套接食品级软管适配不同的出液场景。

密封结构的设计上，法兰对接面采用耐食品级流体腐蚀的密封垫片，阀杆位置设置了多层密封结构，避免酒液渗漏同时防止外部未经过滤的空气进入管路污染酒液。装置过流部分的腔体做了圆弧过渡处理，没有直角死角，避免酒液残留滋生杂菌，日常清洗时可以顺着管路通洗，不需要完全拆解装置就能完成CIP清洗流程，符合食品接触类设备的卫生设计要求。整体结构的流道设计经过通流模拟验证，当开度处于最大位置时，通流阻力和同通径的标准管路相当，不会造成明显的输送压损，不会影响原有管路系统的输送效率。

安装边界方面，装置整体沿管路轴向的安装长度为280mm，垂直出液管顶端距离主管道轴线的高度为320mm，安装时需要在垂直方向预留足够的管线布置空间，避免出液管和顶部的管线、桥架产生碰撞。装置整体可以支持水平、垂直等不同朝向的管路安装，只需要保证操作手柄处于便于人员操作的朝向即可，不需要额外设置独立的支撑支架，依靠两端法兰的连接强度就可以承载装置自身重量，若安装在振动较大的管路段，可以在装置底部加装辅助支撑减少法兰连接处的受力。

在实际选型应用中，这套DN50规格的醒酒装置适配的管路流量范围在3-15m³/h，可以覆盖中小型酒庄的灌装线产能需求，也可以适配高端餐饮场所的中央储酒系统出酒端使用。调节手柄的开度和醒酒程度呈对应关系，小开度时酒液流速更快，紊流效果更强，醒酒曝气程度更高，适合单宁含量较高的干红类酒液；大开度时酒液流速平缓，曝气程度较轻，适合香气易散的浅龄酒或果酒类产品，操作人员可以根据不同酒品的特性灵活调节开度，获得合适的醒酒效果。装置的过流部件采用和食品流体兼容的材质设计，不会和酒液中的酸性成分发生反应，不会破坏酒液的原有风味，所有和酒液接触的表面都做了抛光处理，表面粗糙度达到食品级要求，避免酒液挂壁残留。
