工业重载剪式升降支撑工装台架

　　该台架属于车间工位侧的重载升降支撑工装，核心定位是在产线装配、重型工件上下料、机床工位辅助托举场景里，承担工件高度调节与临时承载的功能，区别于常规载人电梯，它的受力逻辑完全围绕工业静载与低频动载设计，整体框架采用方管焊接成型的黑色主支撑腿作为竖向承力主体，四条支腿底部预留可调脚杯安装位，现场布设时可通过脚杯补偿地面平整度误差，避免台架受载后出现局部翘曲、应力集中在支腿焊缝处的问题。

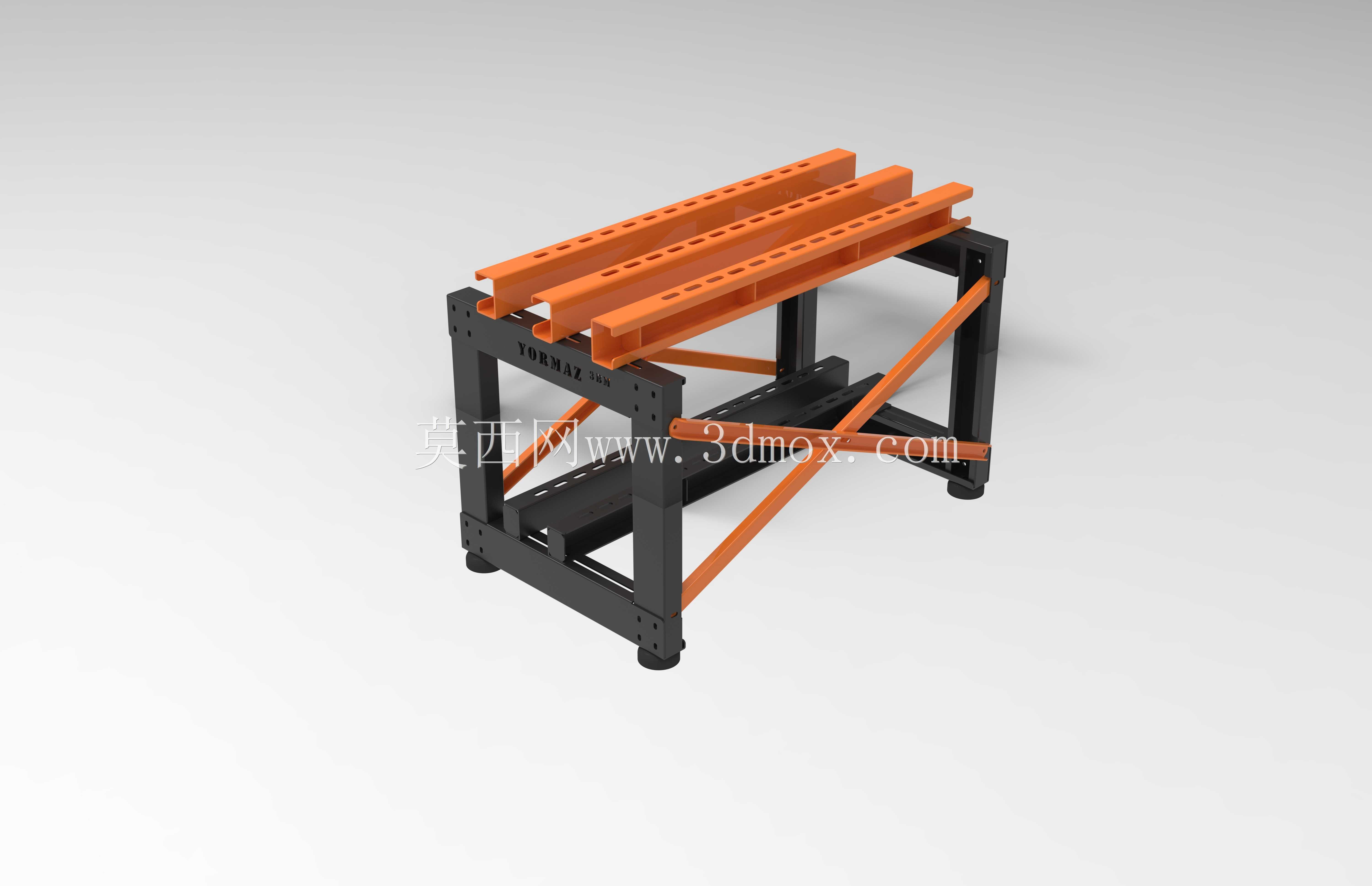

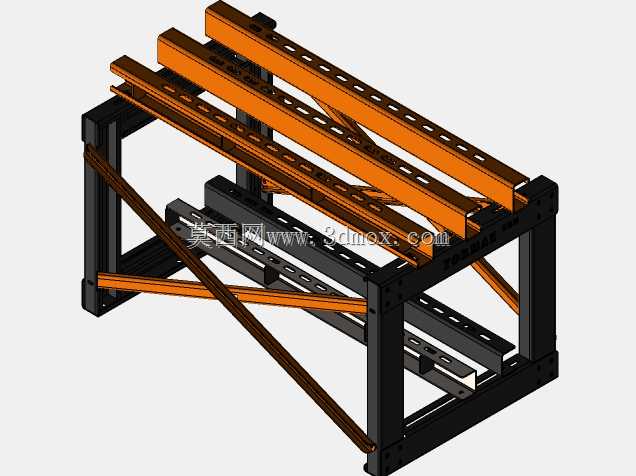

　　台架上部的承载面采用三根平行布置的橙色槽型型材作为托举接触面，型材沿长度方向均匀排布多组安装孔位，现场使用时可直接通过螺栓固定夹具、定位块或者工件适配托架，不需要在台架面上二次钻孔破坏主体结构，孔位间距按照通用工业工装的安装模数设置，兼容多数常规机床辅具、装配夹具的安装孔距，上部承载梁与下部黑色底架之间，布置了两组斜向交叉的橙色加强撑杆，撑杆两端分别铰接在底架侧梁与上部活动架的连接座上，当台架处于低位承力状态时，斜撑会把上部承载面的竖向载荷拆分传递到底架的横向梁上，抵消单侧偏载带来的侧向倾覆力矩，哪怕工件放置位置偏离台架中心三分之一宽度，整体框架也不会出现明显的侧向形变。

　　从结构布局来看，底架采用双层方管拼焊的框型结构，下层框架预留了驱动组件的安装空间，现场可以根据实际工况选配液压油缸、电动丝杠或者气动推杆作为升降动力源，驱动件的安装支座已经在底架中部预留了对应连接孔，不需要后期额外焊接支座，避免焊接热变形影响底架的平面度。上部活动架的导向依托主支腿内侧的滑动配合面实现，升降过程中活动架沿竖向导轨做直线位移，不会出现横向窜动，升降行程的上下极限位置可以在导向侧边上加装行程限位块，根据工位需要的最高、最低托举高度灵活调整，适配不同高度的机床工作台、装配线接驳高度。

　　安装边界方面，台架的整体占地轮廓按照中小型车间工位的通行余量设计，宽度方向预留了操作人员侧身站位的空间，长度方向的承载梁超出主框架两端一小段，方便吊装工件时吊具从梁两端下方穿入，不会和主支腿发生干涉。台架就位时需要保证底架四个脚杯全部贴合地面，若工位地面为环氧地坪，可在脚杯下方加装防滑减震垫，抵消升降启停瞬间的冲击振动；若用于机床上下料工位，台架的最低高度需要和机床工作台的出料面保持齐平，最高高度匹配操作人员取放工件的舒适作业高度，减少弯腰抬举的作业强度。

　　设计过程中框架的所有焊接节点都做了加强筋过渡，避免直角焊缝处出现应力集中，上部橙色承载型材采用表面阳极氧化处理，耐磨抗刮，日常工位上拖拽工件也不容易出现漆面脱落、基材锈蚀的问题，黑色主框架做喷塑处理，适配车间多油污、多切削液的工作环境，日常清理只需要擦拭表面即可维护。斜向撑杆的铰接点采用带润滑孔的销轴结构，长期使用后可以定期加注润滑脂，避免铰接点干磨出现卡滞，保证升降动作全程顺畅无卡顿。这类工装台架既可以单独作为工位升降台使用，也可以多台组合拼接，支撑长条形重型工件的同步升降，多台联用时只需要统一驱动信号即可实现同步动作，适配长轴类、长框架类工件的装配作业需求。
