立式液压启闭提升闸门起升机构

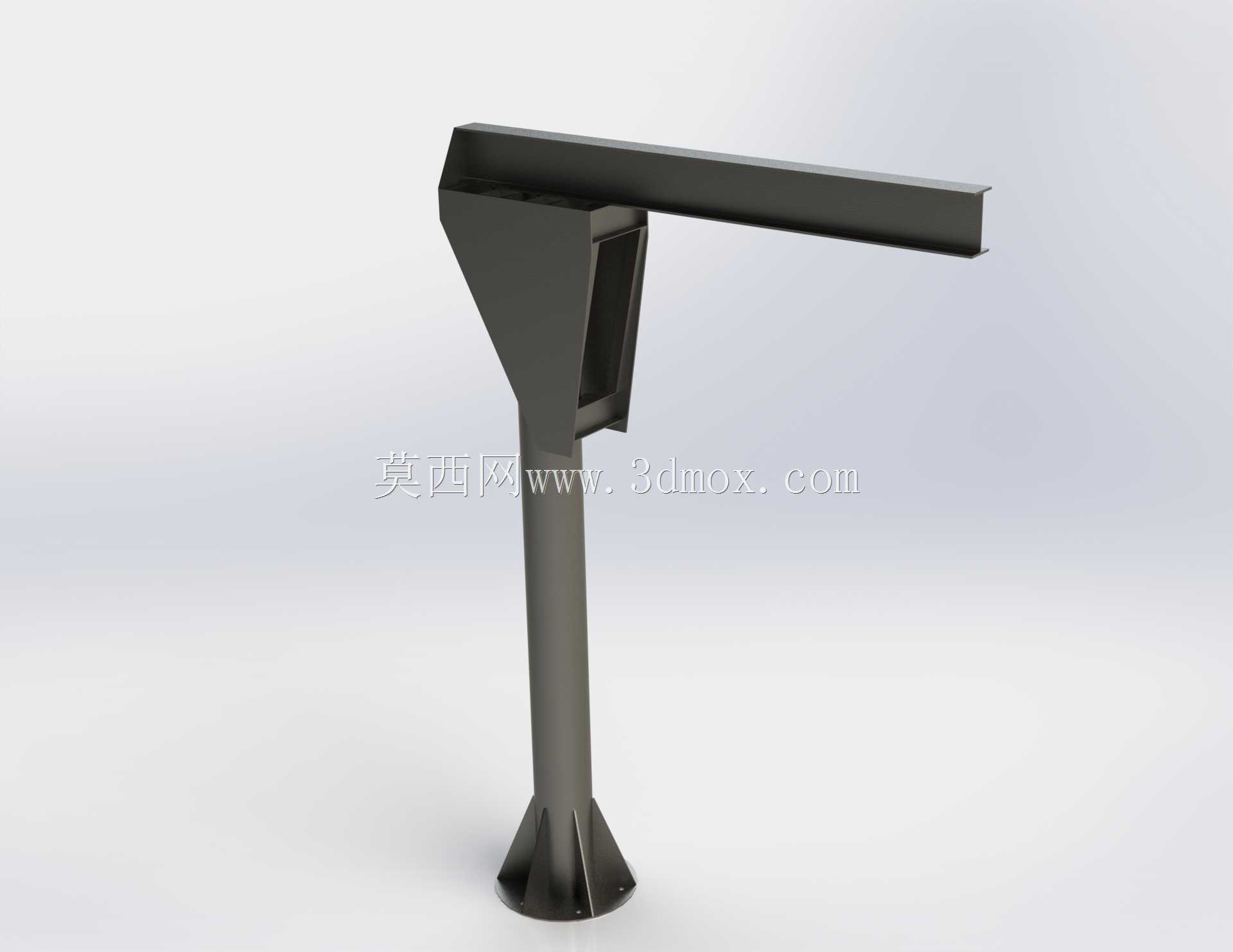

　　这套立式起升执行机构的三维结构，围绕水工闸门、重载料门以及小型垂直升降工位的直线举升需求搭建，整体采用立柱承载加顶部摇臂摆转的复合动作构型，区别于常规卷扬式启闭设备的钢丝绳牵引形式，刚性传动路径在低位闸门启闭、料仓斗门开合、检修平台小行程升降场景中更易控制停位精度。底部法兰盘直接落在混凝土预埋基础或设备机架顶面，四根三角加强筋沿立柱周向均布，把举升过程产生的倾覆弯矩分散到基础连接面上，安装时只需校核基础螺栓的孔位分布与端面水平度，无需额外搭设高大承重排架。立柱主体选用厚壁无缝圆管截面，相比方管立柱在承受侧向风载与闸门偏载时，截面各向抗弯刚度更均匀，管壁内径预留液压管路或传动杆穿行空间，外部不裸露拖链，户外水利工况下可减少泥沙、

　　雨水对运动杆件的冲刷。顶部铰接的长臂构件围绕立柱顶端铰点完成俯仰动作，臂端楔形接头对应闸门吊耳的连接销孔，臂身侧面加装的导向压块在起升终点前贴住立柱侧壁，避免长臂受载后出现侧向扭转；臂尖的三角箭头标识用于现场目视判断摆转角度，运维人员在地面即可快速识别闸门是否处于全开锁定位置。结构设计阶段先按2吨额定启闭载荷校核铰点销的剪切应力，再反推立柱壁厚与底板厚度，臂体采用板材折弯拼焊的箱型截面，在保证抗弯模量的前提下削减自重，铰接处全部设置自润滑滑动轴承套，长期浸水或多尘环境下可延长补脂周期。动作逻辑上，驱动元件内置在立柱中段的安装舱内，直线推杆输出端与摇臂下摆点铰接，动力伸出时摇臂绕顶端铰点向上摆转，将闸门沿导轨垂直提起，

　　动力回缩时依靠闸门自重配合摇臂下压完成落位，不会出现钢丝绳松脱、跳绳的故障。安装边界方面，立柱总高度按照闸门最大提升行程加顶部安全余位确定，底板外轮廓不超出闸墩预埋钢板范围，摇臂全摆开时的水平投影要避开两侧闸墙的检修通道，臂端吊点与闸门吊耳的同轴度需在安装时调整至毫米级，防止起升过程中闸门卡阻。这套构型同样可迁移到车间小型工件提升、炉门启闭、斗式上料设备的倾翻举升工位，结构件全部采用常规板材与标准销轴加工，没有复杂曲面铸件，三维建模时将立柱、摇臂、铰座、底板拆分为独立可编辑零件，装配关系按实际铰接约束设置，工程师可直接在装配环境中修改臂长、立柱高度来适配不同行程，运动仿真中能直观检查摇臂全角度摆动时是否与周边护栏、管道发生干涉，也可同步导出关键受力件的工程图用于工艺下料。
