戴尔笔记本内置左右声道扬声器结构

　　该三维结构围绕轻薄型笔记本内部的声学输出部件展开，呈现的是整机C面与D面之间布置的左右声道扬声器单元。在实际整机装配中，这类部件并不作为独立外置音箱使用，而是嵌入屏幕转轴附近或键盘两侧的狭窄空间内，依靠机壳内部预留的音腔、出音孔和密封泡棉形成完整发声路径。建模时需要同时考虑振膜正面辐射、背部声波隔离以及机壳共振控制，不能只把喇叭看成一个圆形零件。

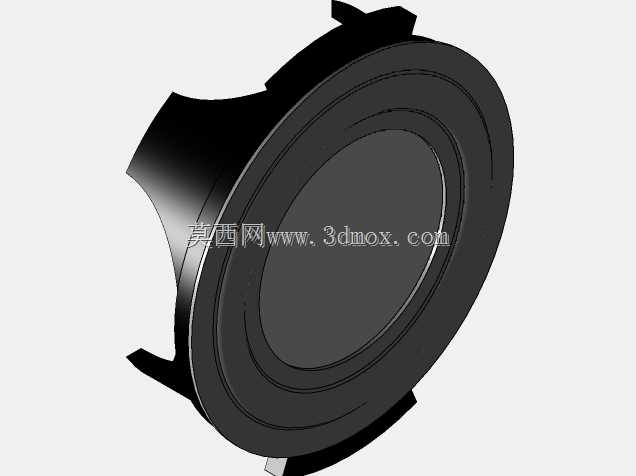

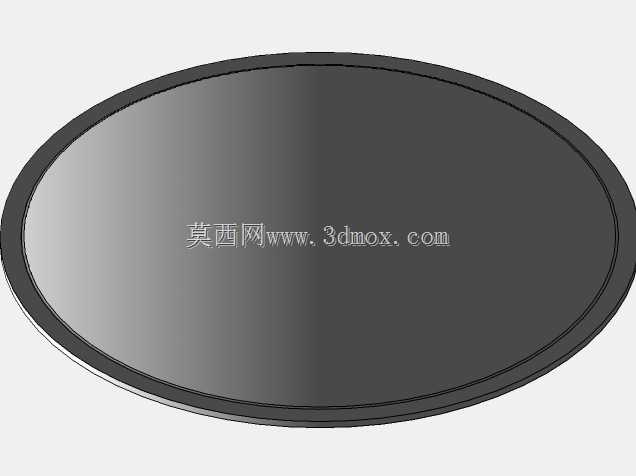

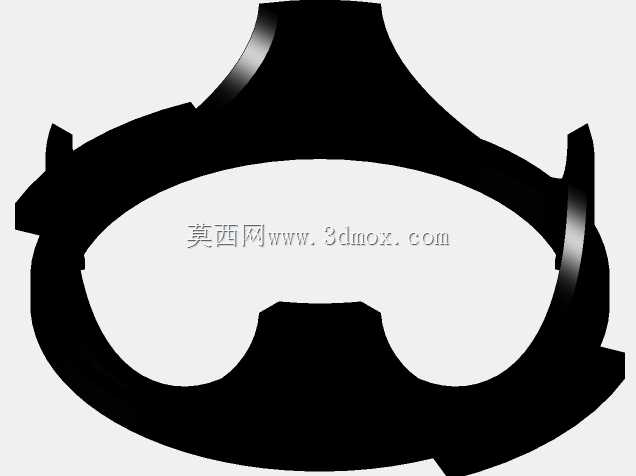

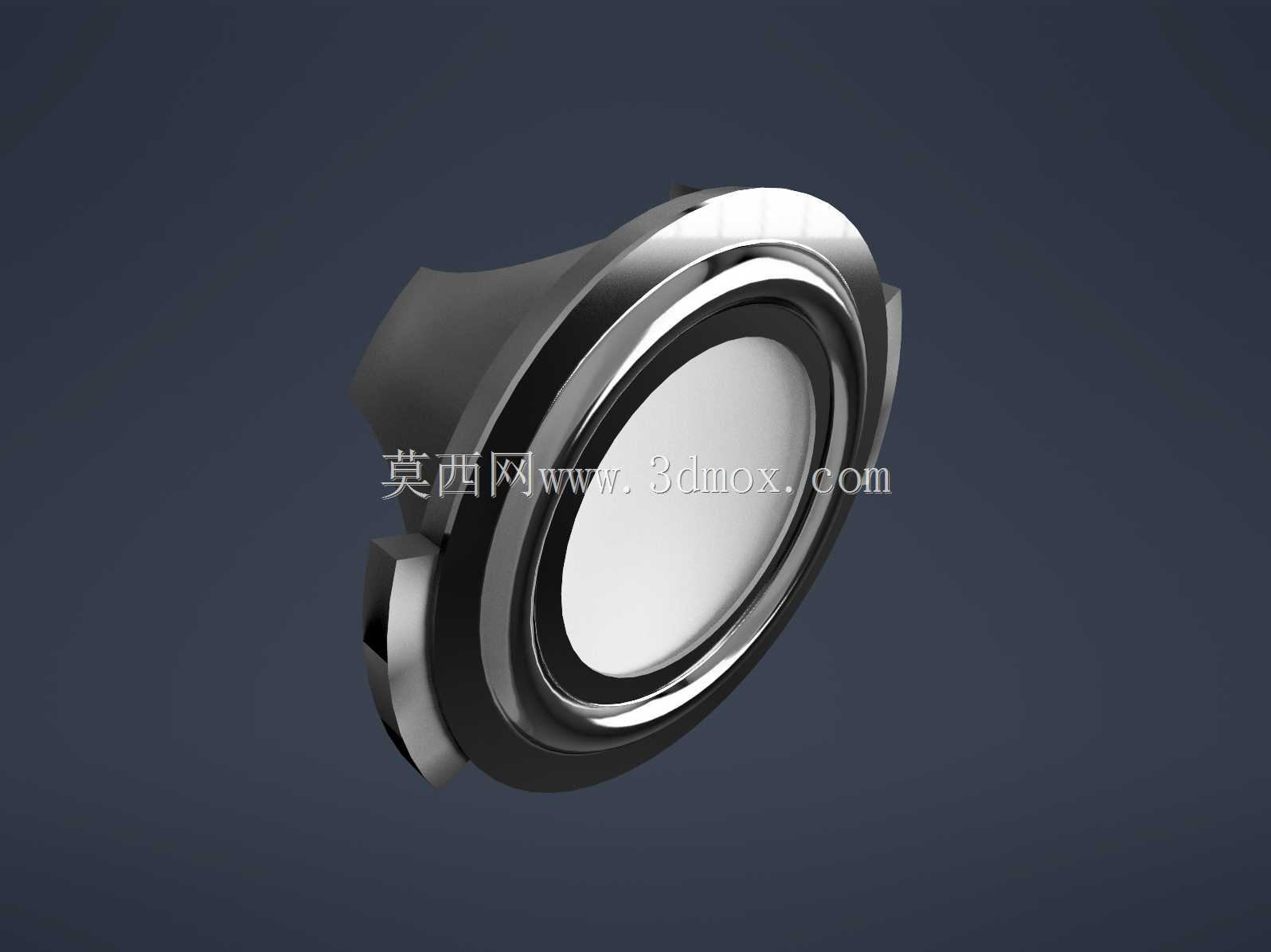

　　从外观上看，发声端采用同心圆层次布置：最外侧为亮面装饰环，承担与主机壳体开孔对位和视觉收边作用；中间深色环带对应盆架与固定边界；中心浅色区域为振膜辐射面。后部延伸出不规则的腔体与安装支脚，用于贴合笔记本内部骨架。该形态不是随意造型，而是在有限厚度下兼顾有效辐射面积、安装定位和避让主板、线束、转轴铰链等周边结构的结果。对于15英寸级笔记本，扬声器厚度往往受到严格限制，设计中需要通过侧向延展、局部加高和异形腔体来争取容积，而不能依赖传统音箱的方正大箱体。

　　功能上，左右两只扬声器分别承担立体声通道的重放。工程布置时，两者需要保持声像对称，安装面角度、出音方向和到用户耳部的声程差异都会影响听感。若单侧被电池或I/O板占用，结构件需通过导音通道将声音引导至键盘缝隙或侧边开孔；若出音口靠近转轴，还要评估屏幕开合角度对声波反射和遮挡的影响。模型中可见的环形端面适合与壳体音窗配合，后部异形结构则为磁路、音圈和支撑框架提供容纳空间。周边卡扣、定位柱和贴胶面在真实设计中用于防止漏气，因为微小的密封断点都会明显降低低频量感并产生杂音。

　　设计思路上，这类扬声器遵循“先边界、后外形”的推进方式。整机堆叠阶段先确定电池、主板、散热模组、硬盘和天线的位置，再在剩余空间内划分声学区域。扬声器外径不能单纯追求增大，需要给装饰环、防尘网、密封泡棉和壳体壁厚留出压合量；后部磁钢高度也不能与D壳加强筋干涉。装配公差通常要在三维状态下逐段检查，尤其是端面与机壳开孔的同轴度、支脚与螺柱的重合度，以及线束从焊盘到主板连接器之间的弯曲半径。若采用背胶固定，还要预留压合平面，避免弧面导致粘贴失效。

　　在安装边界方面，前端圆形辐射区需要正对音孔区域，环边与壳体之间保留均匀间隙，防止振动时直接触碰塑料件产生异音。后部腔体应尽量远离硬盘、风扇和高频线缆，减少装配压迫与摩擦。固定点不宜只考虑静态定位，还要考虑跌落和扭转工况：笔记本被拿起或受到冲击时，扬声器支脚可能承受拉扯，因此螺钉柱、热熔柱或卡扣需要分布在受力合理的位置，并让振膜周边保持悬浮自由度。声学密封方面，泡棉压缩量一般需要控制在稳定接触范围内，过松会漏音，过紧则会压迫盆架并改变振动边界。

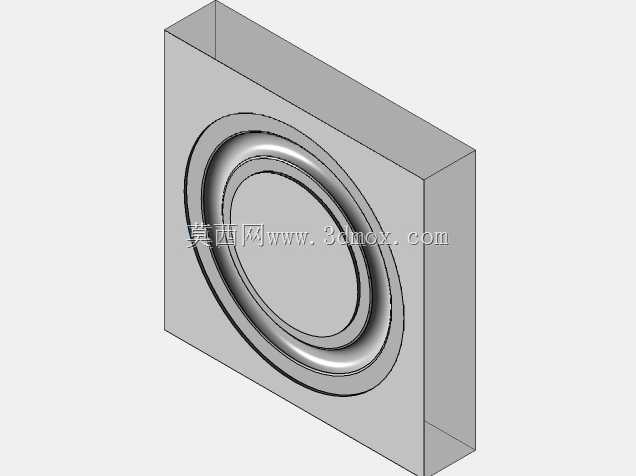

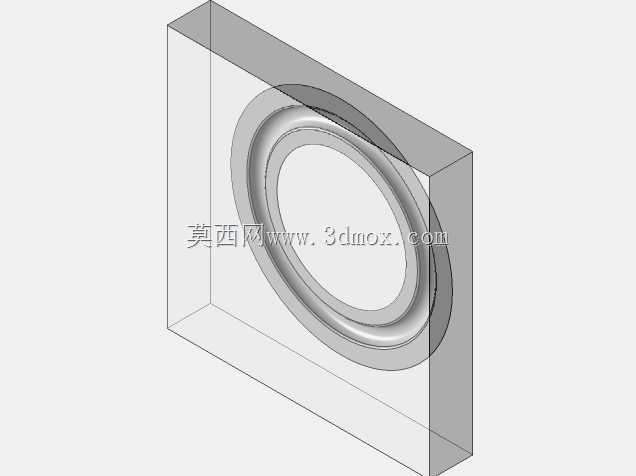

　　从建模表达来看，该作品把外观装饰圈、振膜、盆架和后部声腔做成连续整体，便于在整机评审中直观判断开孔关系和空间占用。对于结构设计人员，它可以作为笔记本声学堆叠、出音孔布置、左右声道对称校核和装配干涉检查的参考；对于设备选型人员，则可据此理解薄型内置扬声器在尺寸受限条件下的典型形态。实际开发中，还需要结合频响曲线、失真、腔体容积、材料刚度和整机气密性进一步优化，三维模型则是这些约束在机械层面的直接载体。
