JunAir空气压缩机密封垫片结构设计

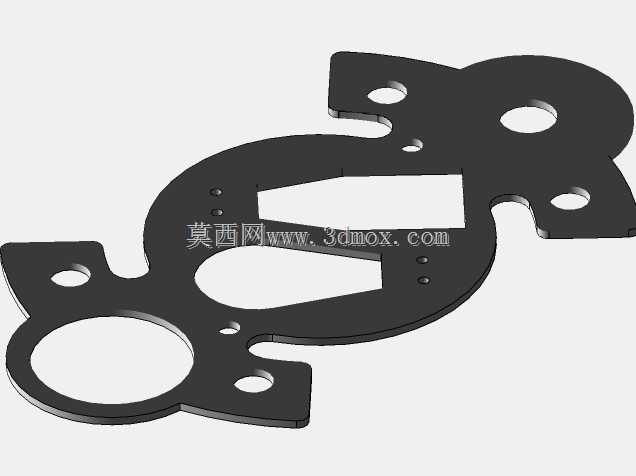

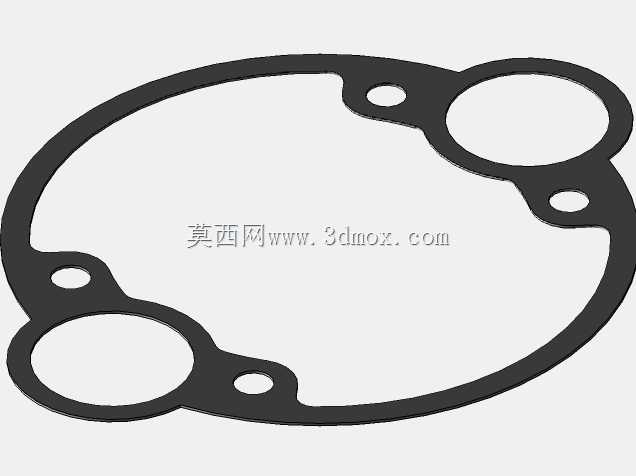

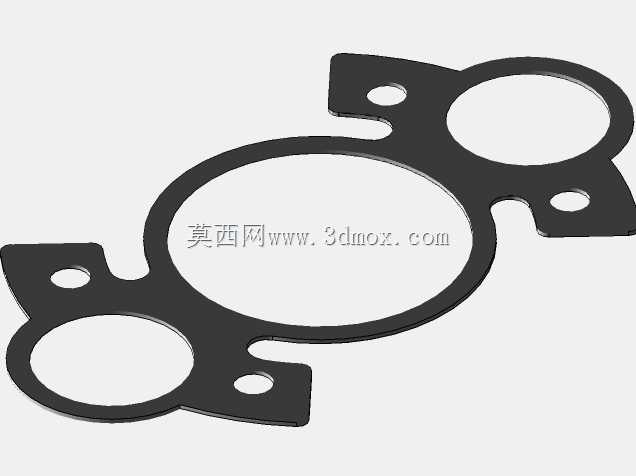

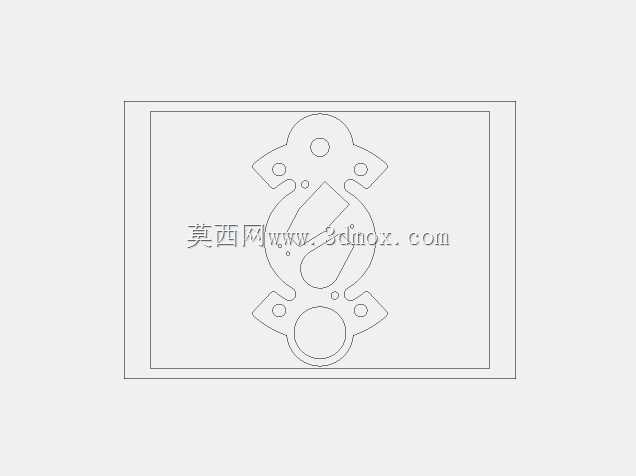

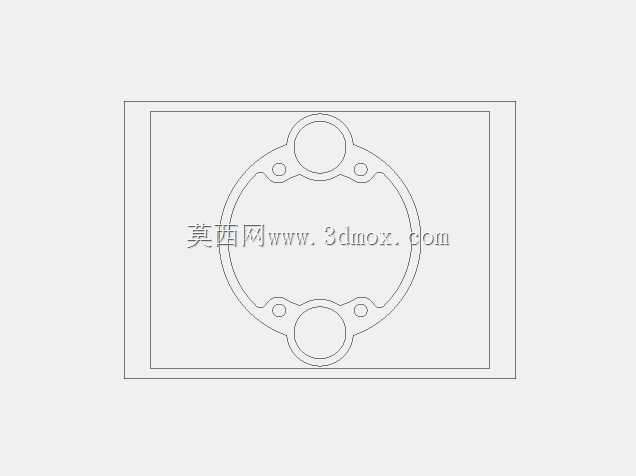

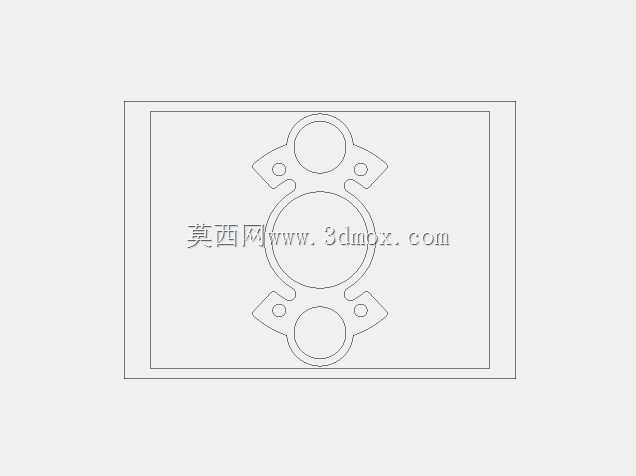

在小型往复式空气压缩机的阀组密封结构中，这类适配M1000-M2000系列机型的密封垫片，是保障压缩腔气密性的核心易损零部件，日常运维中更换频次较高，不少设备维保人员在拆解阀板组件时，都会重点检查该垫片的压痕与破损情况，一旦出现密封面压溃、介质冲蚀缺口，就会直接导致压缩机排气量下降、建压时间延长，严重时还会出现压缩腔串气、润滑油反向渗入气路的问题。从结构设计来看，该垫片采用对称式环形主体布局，主体轮廓匹配压缩机阀板的密封面边界，上下两端的圆形凸台结构，对应阀板上的进排气通道避让位，四个分布在环形主体连接筋位置的小孔，是安装定位孔，装配时可直接套在阀板的定位销柱上，避免安装过程中垫片移位导致的密封面错位。设计阶段需要重点考量垫片的压缩回弹率，既要保证螺栓按规定扭矩紧固后，垫片能充分填充阀板密封面的微观加工纹路，阻断压缩空气的泄漏通道，也要避免过度压缩导致垫片材料发生塑性变形，失去长期密封的能力。这类垫片的安装边界完全匹配对应机型的阀组尺寸，环形主体的内径要避让开压缩机活塞的往复运动行程，不能出现活塞运行时刮蹭垫片的情况，上下两个圆形凸台的内孔尺寸，要和进排气阀片的通流孔径匹配，既不能遮挡通流截面影响进排气效率，也不能尺寸过大导致密封压边宽度不足，影响密封可靠性。在实际应用场景中，这类垫片除了用于常规小型固定式空压机的阀组密封，也适配同系列移动式小型空压站、牙科诊疗配套供气单元、实验室小型气动系统配套的JunAir压缩机，这类应用场景对供气稳定性要求较高，垫片的密封性能直接影响整套气动系统的压力稳定性。建模过程中需要重点还原垫片的厚度参数、各定位孔的位置度公差、密封面的平面度要求，尤其是四个定位孔的中心距，需要和阀板定位销的中心距完全匹配，公差控制在合理范围内，避免装配时出现孔位错位无法安装的问题。同时垫片的边缘倒角设计也需要还原，避免锐边在装配时割伤相邻的密封元件，或是在长期受压后出现应力集中导致的垫片开裂。不少结构设计人员在做同类型压缩机改型设计时，会参考这类成熟垫片的密封布局，根据不同的压缩腔压力、工作温度调整垫片的材料选型，但整体的密封面压边宽度、定位结构布局、通流口避让逻辑，都可以沿用这类经过实际工况验证的结构形式，减少试错成本。
