CA6140车床冷却泵端盖铸造成型结构

　　这款端盖零件配套于普通卧式车床的冷却供液单元，在切削加工工位承担泵体端部封隔、叶轮轴系定位与流体腔道约束的作用，车间里车削钢件、铸铁件时持续输送乳化液冲除切屑、带走刀尖热量，端盖长期接触混有铸铁粉末、钢屑的切削液，结构设计完全围绕现场恶劣工况展开。

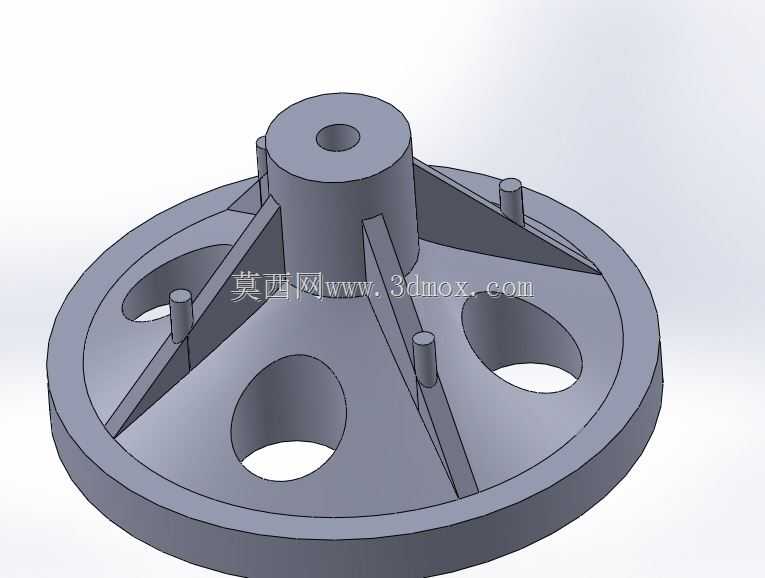

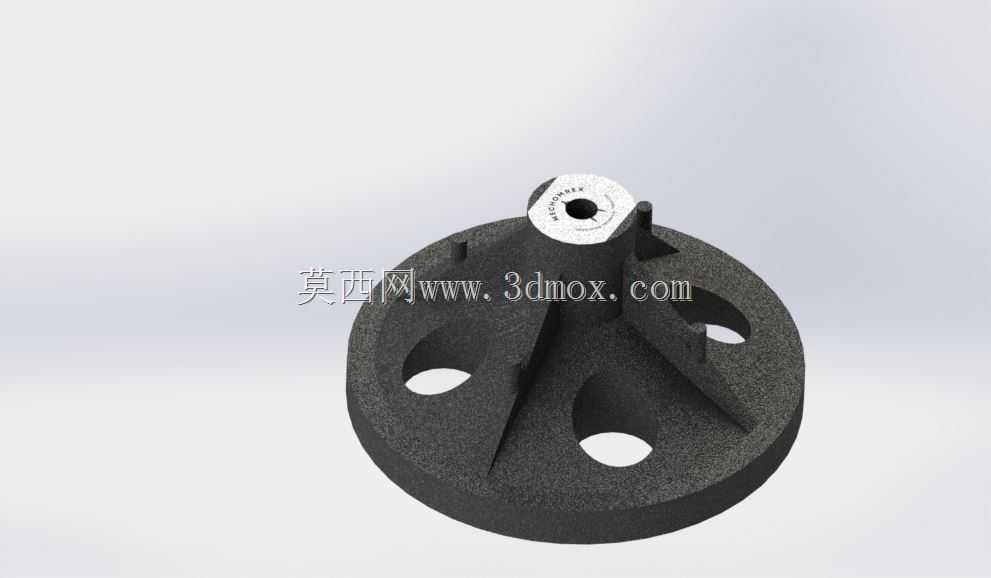

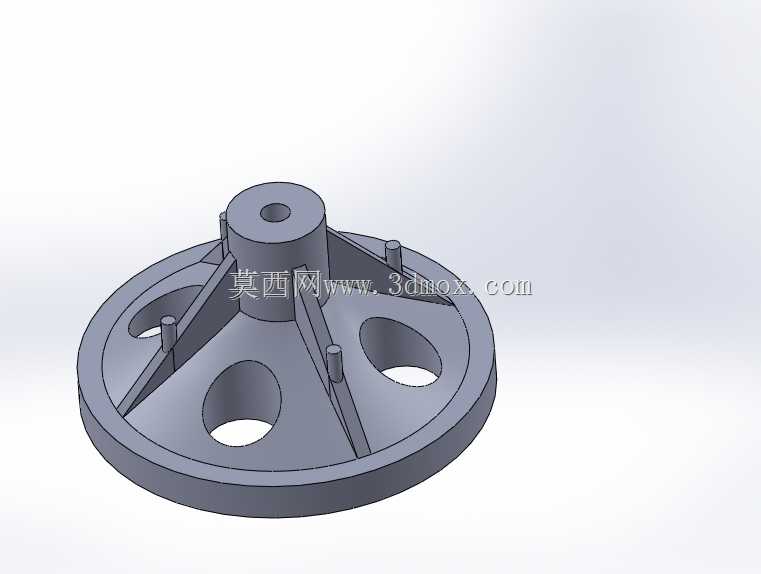

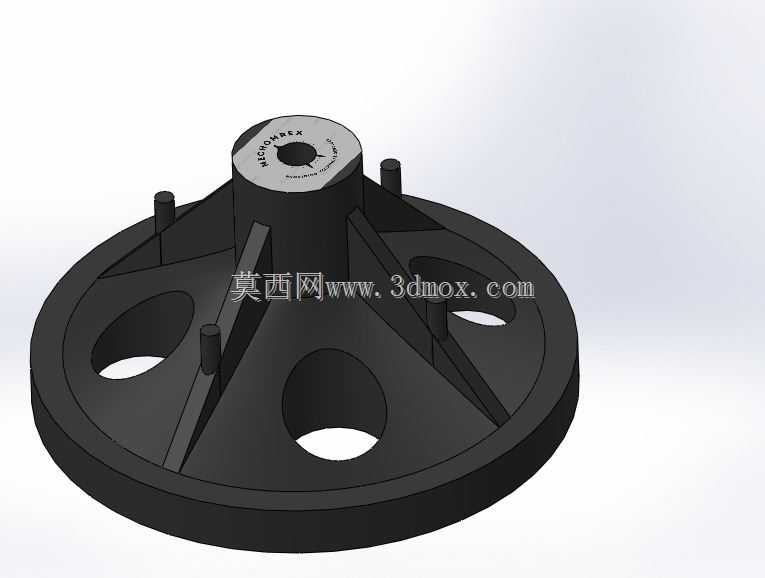

　　从安装边界来看，零件主体为圆盘式法兰基座，圆盘外缘预留均布的沉头穿孔，装配时螺栓穿过孔位锁紧在泵体壳体端面，法兰结合面需要贴合密封垫片，阻止腔体内带压切削液从结合缝隙渗漏；圆盘盘面开设三处大尺寸弧形镂空，并非减重装饰结构，镂空区域对应泵体内部叶轮的流体过流通道，切削液从镂空位置进入叶轮腔，经叶轮增压后输送到车床刀架附近的冷却喷嘴，镂空边缘做圆弧过渡，避免流体经过时产生紊流、沉积细碎切屑，也消除铸造时尖角位置的应力集中缺陷。

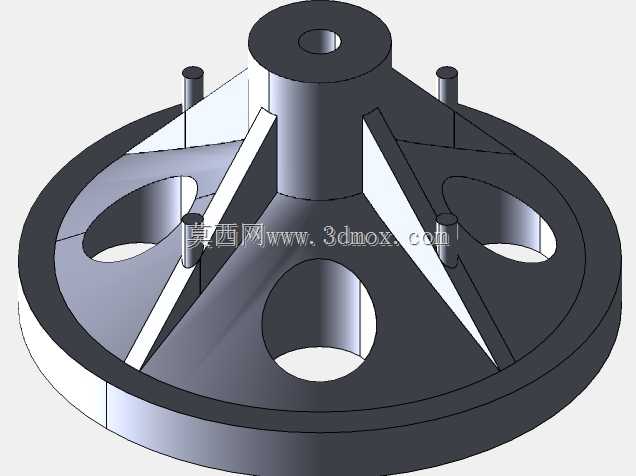

　　盘面径向布置三条加强筋板，筋板从圆盘外缘一直延伸到中心轴座位置，呈辐射状分布。车间里冷却泵运转时叶轮高速旋转，液压力会持续对端盖中心产生轴向推力，同时泵体启停瞬间存在水锤冲击，单薄平板端盖长期受交变载荷容易出现板面翘曲，导致密封面间隙变大漏液；辐射筋板大幅提升盘面的抗弯刚度，不用额外增加法兰盘整体厚度就能控制端盖受力形变量，铸件冷却凝固时筋板也能分散铸造内应力，减少毛坯开箱后出现变形、裂纹的废品率。

　　中心凸起的轴座是整个零件的精度核心，轴座内孔用于安装密封件与轴承，支撑水泵叶轮的转轴，轴座端面预留同轴定位止口，和泵体的轴系安装位保持同轴度要求；如果轴座内孔和法兰安装面的垂直度超差，转轴运转时会出现径向跳动，轻则机械密封异常磨损漏液，重则叶轮刮蹭泵体内壁，冷却泵异响、输出压力不足。建模时轴座的配合尺寸需要严格对照泵体装配公差，内孔表面预留后续机加工余量，铸造毛坯阶段该位置壁厚做均匀加厚，避免机加工后出现局部壁薄、强度不足的问题。

　　实际测绘建模过程中，首先以法兰圆盘下端面为装配基准面，绘制外圆轮廓与三处安装孔的点位坐标，再拉伸生成基础法兰盘实体；随后绘制辐射筋板的截面轮廓，沿圆盘径向拉伸并和法兰基体合并，筋板和圆盘、中心轴座的交接位置全部添加铸造圆角，杜绝直角结构——铸造时直角位置容易出现砂型掉砂、铸件冷却缩孔，机加工后应力集中也会导致零件受冲击开裂。中心轴座部分先拉伸凸台，再绘制中心通孔、顶端的定位凹槽，轴座顶端的小平面是机械密封的贴合面，粗糙度要求高于其余非加工面，建模时单独标注该面的加工要求。三处弧形镂空采用拉伸切除命令生成，镂空内壁同样添加拔模斜度，适配砂型铸造的起模工艺，不用额外制作复杂活块就能完成毛坯造型。

　　现场维护场景里，这类泵盖属于冷却泵的易损配套件，切削液里的硬质磨粒长期冲刷过流孔边缘，密封面长期受乳化液腐蚀出现凹坑后，就会出现冷却泵泄压、漏液问题，替换时只需拆开法兰连接螺栓，取下旧端盖、清理泵体结合面的旧密封垫残渣，更换新垫片后对准轴孔复位锁紧即可，圆盘法兰的外径、安装孔孔距必须和原泵体完全匹配，否则无法完成互换装配。设计阶段也兼顾了铸件的工艺性，整个零件所有壁厚保持均匀过渡，没有局部厚大的热节位置，铸造时不需要额外设置补缩冒口就能避免缩松缺陷，毛坯铸造成型后，仅需对法兰密封面、中心轴座内孔、轴座端面进行车削加工，其余非配合面保留铸造黑皮即可，在满足泵体工作强度、密封定位要求的前提下，尽可能压缩加工工序与制造成本，适配机床附件批量配套的生产需求。
