CATICS竞赛级杠杆式铰接传动练习构件

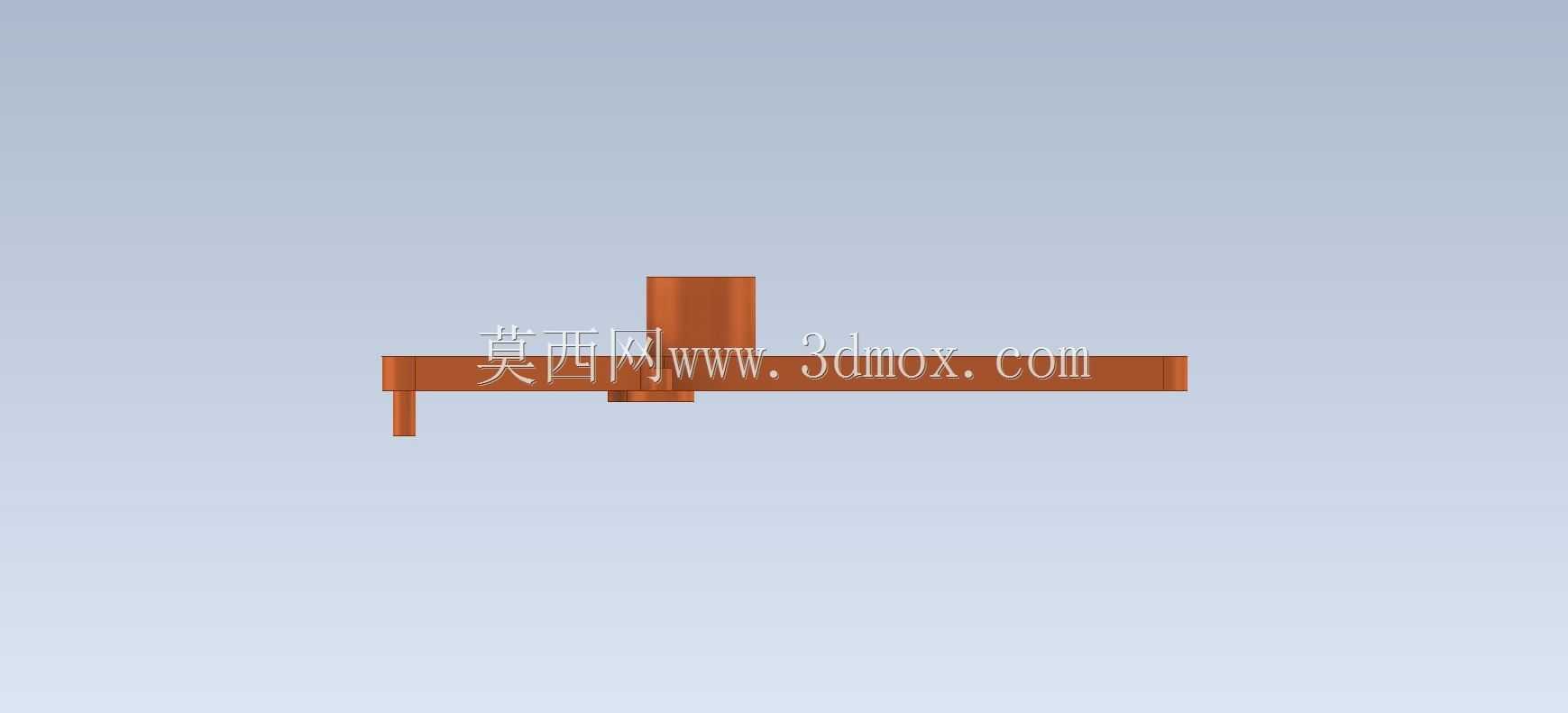

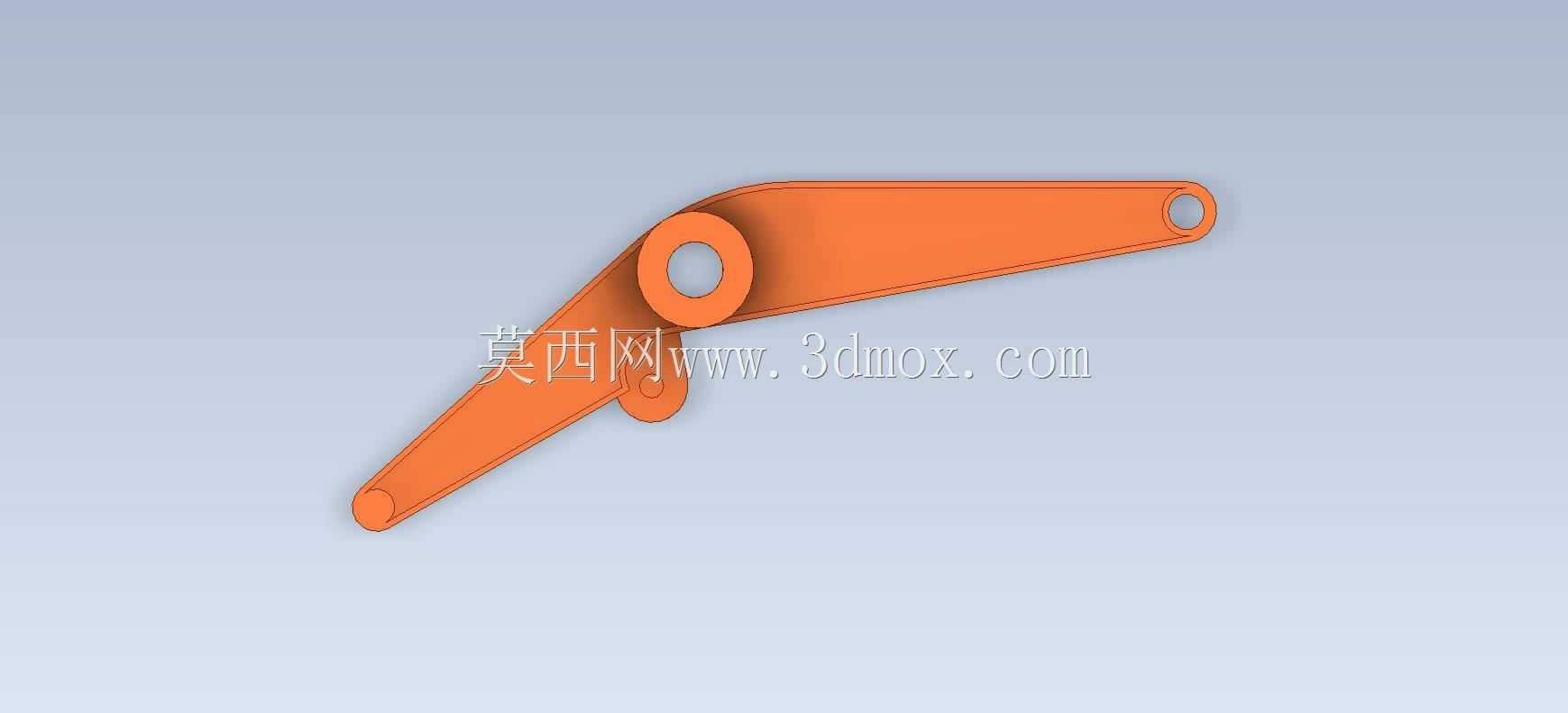

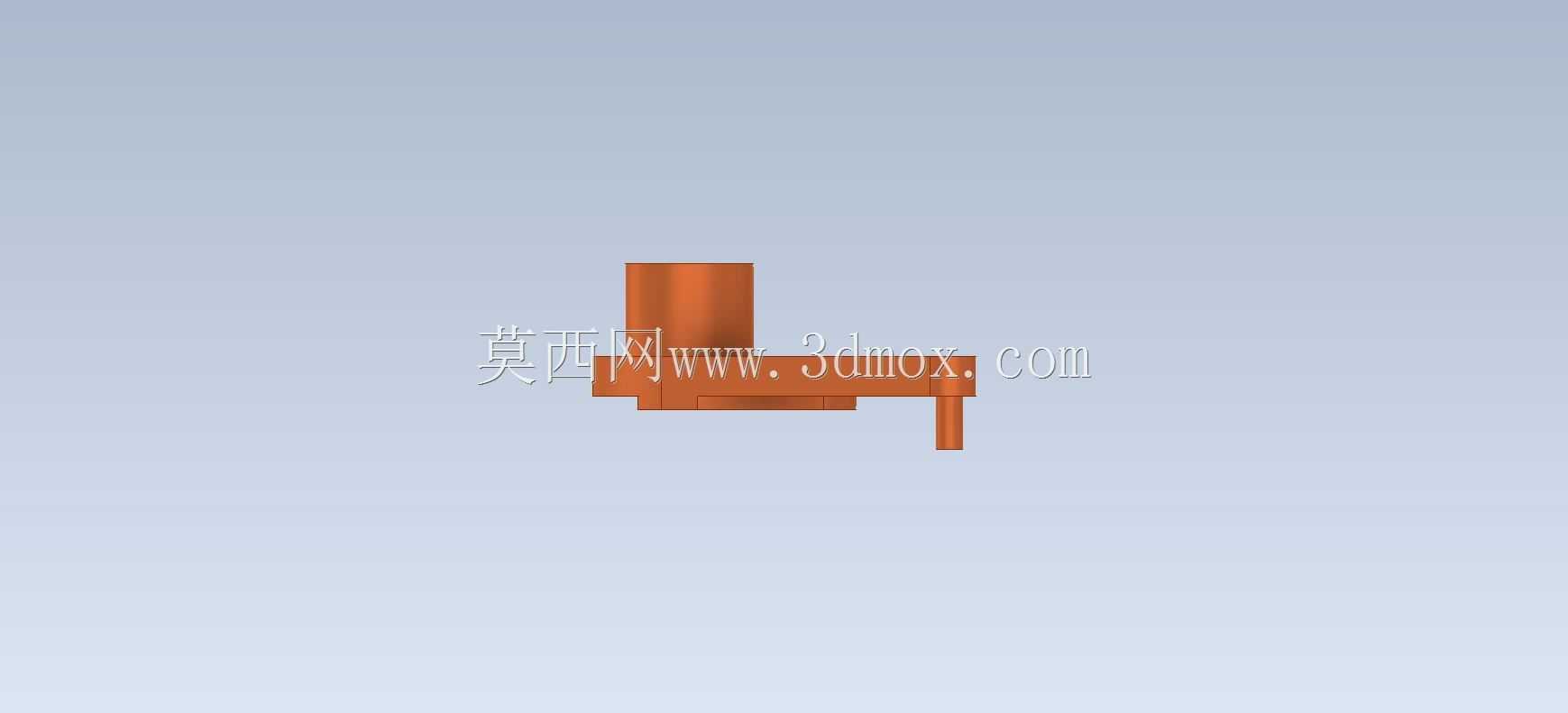

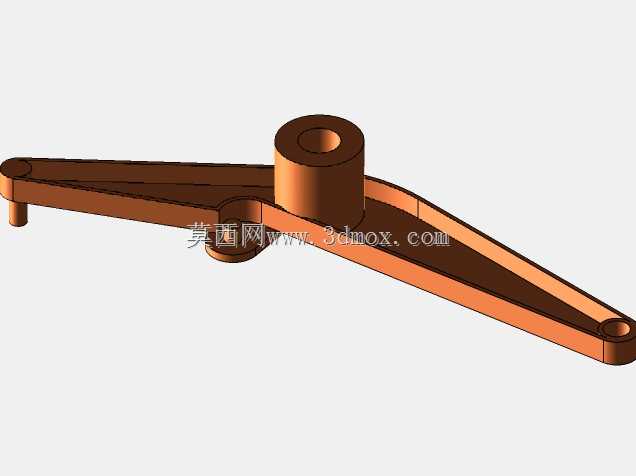

　　这类带中心铰接座的双臂杠杆构件，常见于轻工自动化设备的行程触发机构、小型工装夹具的力传递路径中，也会作为机床附件里的拨叉辅助构件完成档位切换的力传导，部分手动操作的检测治具里也会用到同结构原理的零件，通过长臂端的手动输入或者气缸推杆输入，带动短臂端完成压合、拨转、触发等动作，相比直压式的施力结构，这类杠杆构件可以通过力臂长度的配比调整输入输出的力比，在手动操作场景下能降低操作人员的施力强度，在自动化场景里可以缩小驱动元件的选型规格，降低整套机构的成本占用。从结构设计逻辑来看，中心的带孔圆柱筒是整个构件的旋转基准，内孔需要与固定销轴做间隙配合，配合公差通常选H7/g6，既要保证旋转过程无卡滞，也要控制径向窜动量在0.1mm以内，

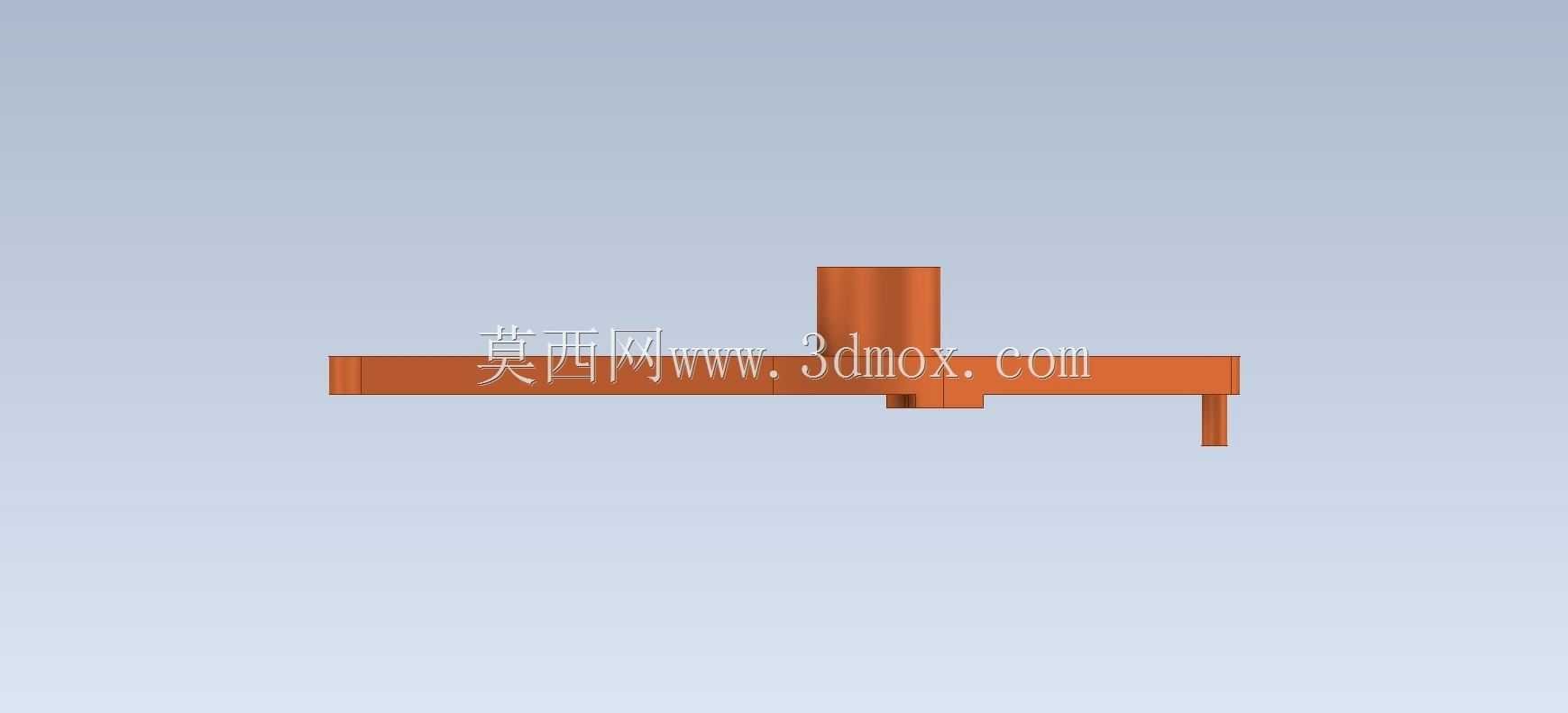

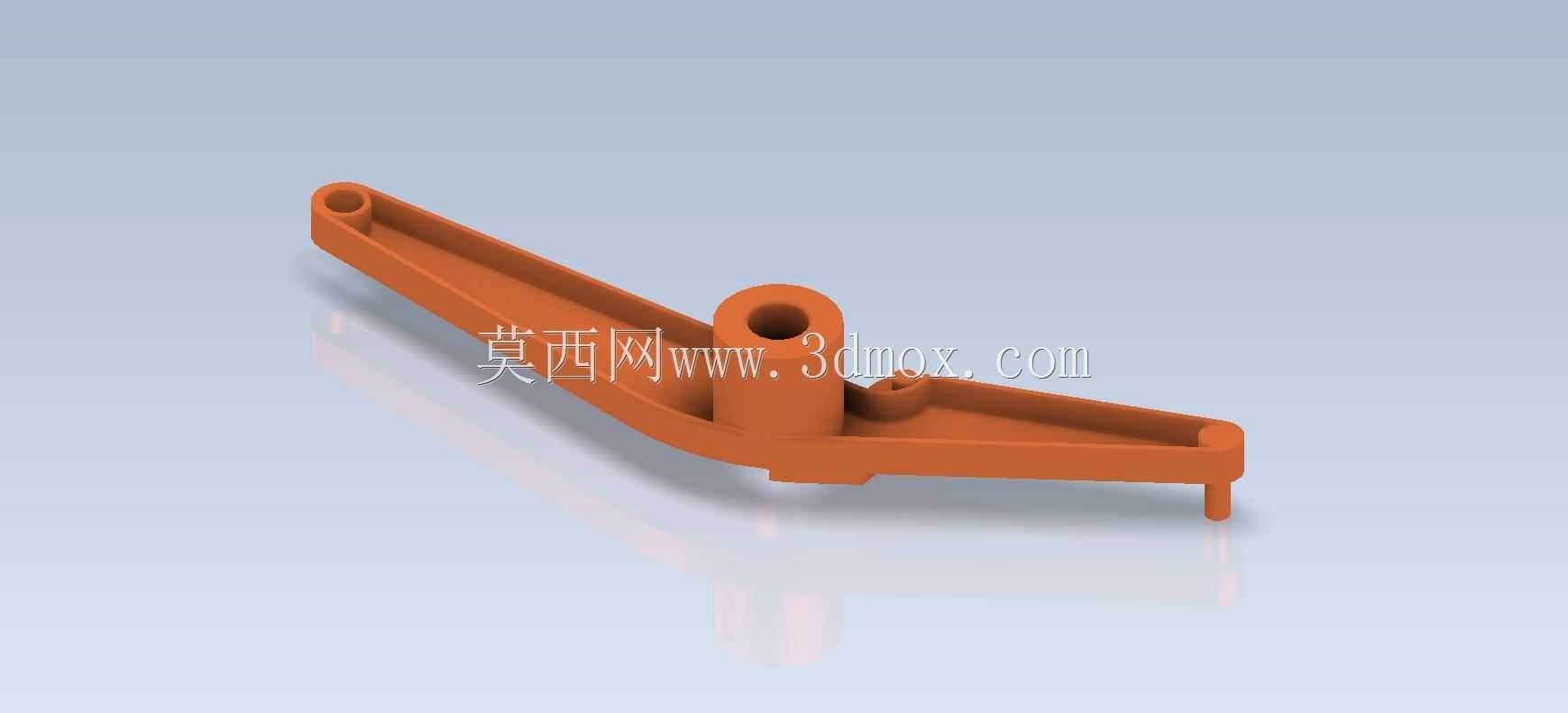

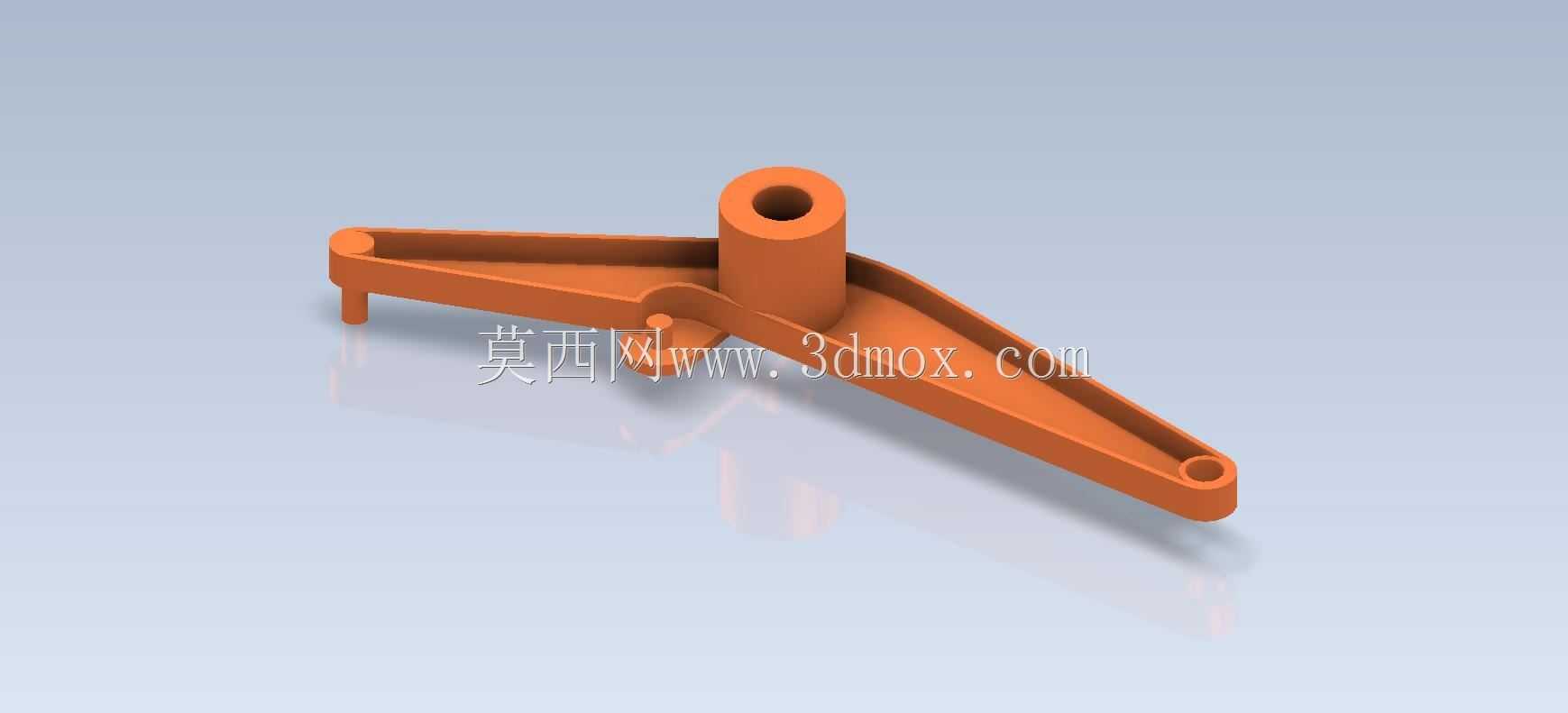

　　避免传动过程出现空程误差，圆柱筒的高度需要匹配安装座的厚度，上下两端要预留0.2mm的避让间隙，防止装配后与安装座的端面发生摩擦，增加旋转阻力。两侧的臂体采用了带加强筋的槽型截面，这种截面设计在保证整体结构刚性的前提下，能大幅降低零件的整体重量，减少旋转过程的转动惯量，让机构的响应速度更快，尤其是在高频往复摆动的工况下，更低的转动惯量可以降低驱动端的冲击负载，延长驱动元件和铰接销轴的使用寿命。长臂端的端部小孔用于连接驱动端的接头，不管是连接手动扳杆还是气缸鱼眼接头，孔位的中心距精度直接决定了整个杠杆的传动比精度，建模时需要严格控制该孔到中心旋转轴的中心距公差，通常控制在±0.05mm以内，短臂端的圆柱凸台是动作输出端，

　　用于直接接触被驱动的零件，凸台的外径需要匹配被驱动件的卡槽尺寸，端面做小倒角处理，避免装配时刮伤配合零件的表面。整个零件的壁厚设计保持均匀，基本壁厚控制在2.5mm左右，加强筋的厚度比主体壁厚小0.5mm，避免注塑或者3D打印成型时出现缩痕缺陷，如果采用金属机加工的方式制作，槽型结构可以减少铣削加工的材料去除量，缩短加工工时，降低零件的制作成本。安装边界方面，整个构件的旋转包络圆需要在设计时提前核算，以中心孔轴线为圆心，到长臂最远端的距离为半径做包络圆，安装时要保证包络圆范围内无其他结构干涉，尤其是臂体摆动到两个极限位置时，要预留至少3mm的安全间隙，避免运动过程中与周边的管线、其他结构件发生碰撞。铰接销轴的固定端需要设计防转结构，

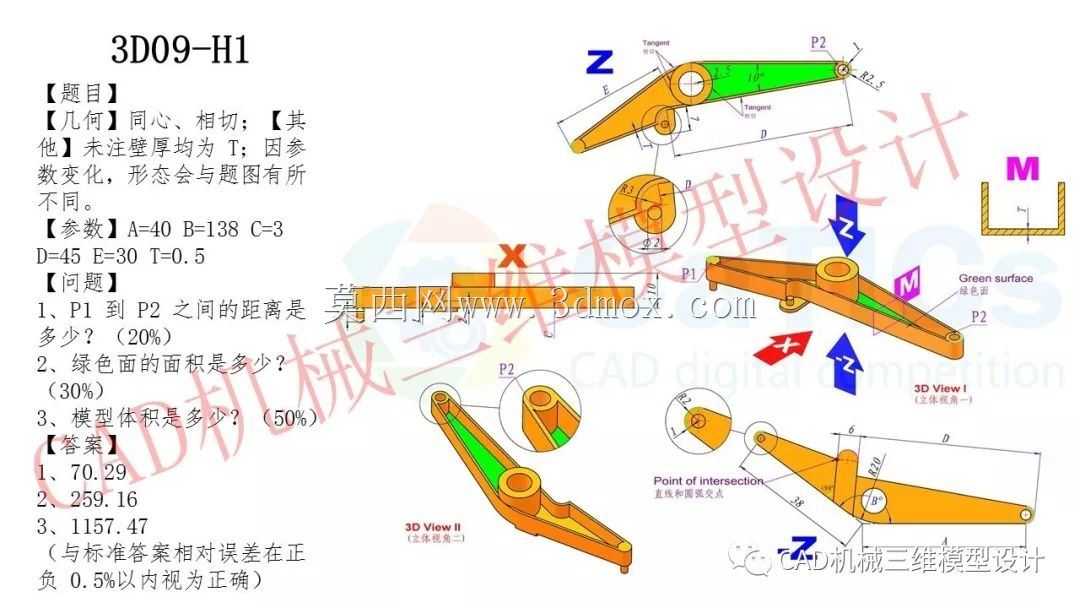

　　避免杠杆摆动过程中销轴跟转，磨损安装座的孔位，日常维护时只需要定期在中心铰接孔位置加注少量润滑脂，就能保证构件长期摆动无卡滞，这类构件的失效形式通常是中心孔的磨损或者臂体的受力断裂，所以在设计时如果是用于大负载场景，可以在中心孔位置镶嵌铜套提升耐磨性能，臂体的转角位置做R2以上的圆角过渡，避免应力集中导致的断裂问题。建模练习过程中，需要重点关注各特征的草图约束关系，中心孔的轴线要作为整个零件的设计基准，两侧臂体的对称面、各安装孔的中心距都要基于该基准进行标注，避免建模过程中出现基准混乱导致的尺寸错误，尤其是槽型截面的加强筋与圆柱筒的衔接位置，要做顺滑的过渡处理，避免出现直角相接的应力集中区域，同时也要保证拔模角度的一致性，如果是用于注塑成型的零件，整个外表面的拔模角度统一取1.5度，内壁的拔模角度取1度，保证开模时能顺利脱模，不会出现顶白、拉伤的缺陷。
