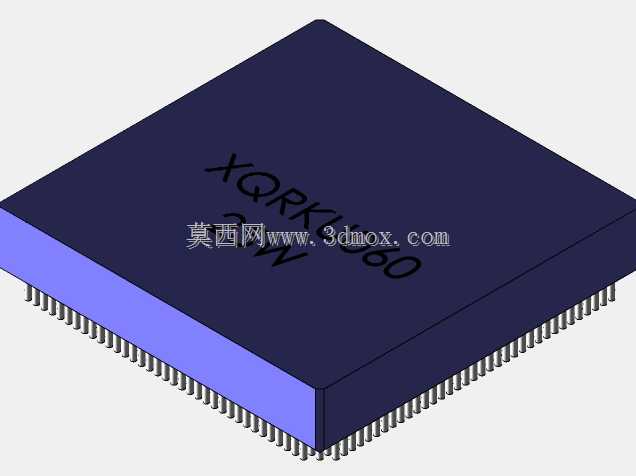

AMD XQRKU060系列FPGA芯片封装结构

　　球心距严格参照器件手册的安装边界参数设置，焊球与基板连接处做了微小的圆弧过渡，还原回流焊过程中焊球熔融后的自然成型形态，避免模型中焊球与基板垂直连接导致的应力仿真误差。从实际工程应用角度出发，这类宇航级FPGA的封装建模需要重点关注几个核心设计边界：首先是封装本体的总高度公差，在机载设备的密闭腔体安装场景中，器件顶部与散热冷板的间隙通常控制在0.2mm以内，模型中封装顶部的平面度做了0.05mm的平面度公差特征还原，确保散热垫片选型时的压缩量计算准确；其次是焊球阵列的最外圈引脚距离封装边缘的距离，这个参数直接决定了PCB布线时的过孔避让距离，建模时特意将最外圈焊球的中心到封装侧壁的距离做了精准还原，在高可靠嵌入式计算、航天航空机载设备、工业级高速信号处理场景中，FPGA作为核心可编程逻辑器件，其封装结构的三维建模精度直接决定了PCB Layout阶段的安装干涉校验、散热结构匹配、信号完整性仿真的结果可靠性。本次建模的XQRKU060系列FPGA采用陶瓷基板BGA封装形式，建模过程中优先还原了封装本体的分层结构：顶部塑封层采用哑光深蓝色硬质材质建模，表面丝印清晰还原器件型号标识，便于生产装配阶段的视觉识别与来料校验；侧面陶瓷围坝部分做了倒角过渡处理，还原实际器件生产过程中的切边工艺特征，避免三维模型出现尖锐直角导致的装配仿真误判。底部焊球阵列按照器件实际引脚排布规律做等距阵列建模，焊球直径、

　　避免布线阶段出现过孔与封装侧壁干涉的问题。在设计思路上，这个封装模型没有采用简化的方块加引脚的粗放建模方式，而是针对结构设计工程师的实际使用需求做了细节优化：封装四个角做了0.3mm的圆角处理，还原实际器件的注塑圆角特征，避免装配时棱角刮伤绝缘垫片；侧面的引脚成型部分，也就是从陶瓷基板侧面引出的焊端部分，做了微小的突出特征还原，这部分特征在做X-Ray检测仿真、焊接质量判定时是重要的参考基准。从安装场景来看，这类FPGA通常会搭配独立的散热结构使用，模型中封装顶部的丝印区域特意做了0.02mm的微凸特征，还原实际丝印层的厚度，避免散热硅脂涂覆厚度计算时出现偏差；封装底部的中心区域做了轻微的凹陷处理，这是陶瓷BGA封装的典型工艺特征，

　　这个凹陷区域在做底部填充胶工艺仿真时，是胶液流动路径的重要参考，建模时还原这个特征可以帮助工艺工程师提前预判填充胶的流动前沿，避免出现填充空洞。在实际设备选型阶段，结构工程师拿到这类三维模型后，首先会校验器件在PCB板上的投影区域是否与周边的电容、电阻、连接器等元器件存在安装干涉，尤其是焊球阵列的最外侧引脚到周边器件的安全距离，模型中焊球的排布完全按照实际器件的引脚分布做了全特征建模，没有做省略处理，确保干涉校验的准确性。其次是器件的重量参数匹配，建模时按照陶瓷封装的实际密度设置了模型材质属性，在做整机振动仿真、PCB板受力变形仿真时，可以直接调用模型的质量属性，不需要额外添加配重参数。另外，针对航天应用场景中的抗辐照需求，

　　这类FPGA的封装外壳通常采用可伐合金材质，模型中侧壁的金属层做了独立的实体建模，在做电磁兼容仿真时，可以直接赋予金属材质属性，仿真封装外壳的电磁屏蔽效能，不需要额外对模型进行面提取处理。从建模细节来看，封装顶部的型号丝印采用了凸字建模而非贴图处理，这样在做产品装配动画、生产工艺演示时，丝印部分不会因为视角变化出现失真，同时在做视觉检测设备的程序调试时，可以直接导入这个模型作为视觉识别的基准模板，减少视觉算法的调试周期。焊球部分的建模采用了球体与基板、焊盘的布尔合并处理，避免模型导入不同三维软件时出现面丢失、缝隙等问题，确保模型在SolidWorks、ProE、UG等主流机械设计软件中都能直接打开使用，不需要做额外的修复处理。在安装孔位匹配方面，这类大尺寸BGA封装的FPGA通常会在器件周边设计固定压块，模型中特意标注了封装本体的最大外形尺寸边界，方便结构工程师设计压块时确定压合位置，避免压块接触到封装顶部的丝印区域或者侧壁的引脚区域，造成器件损伤。另外，封装的四个侧面做了微小的拔模斜度处理，还原实际注塑成型过程中的拔模工艺特征，这个特征在做器件自动化贴装仿真时，是吸嘴拾取、视觉定位的重要参考特征，还原这个特征可以让贴装仿真的结果更贴近实际生产场景。
