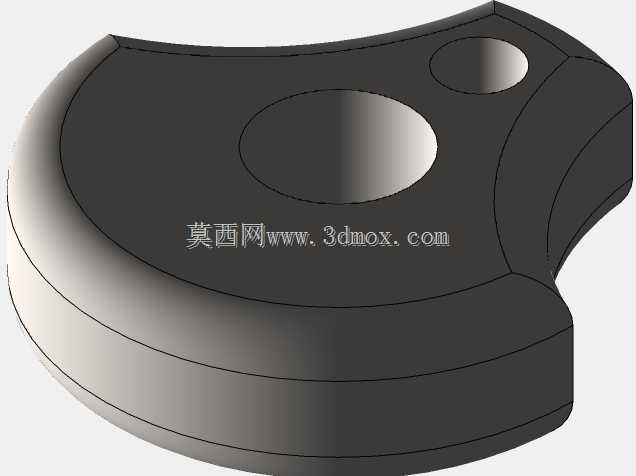

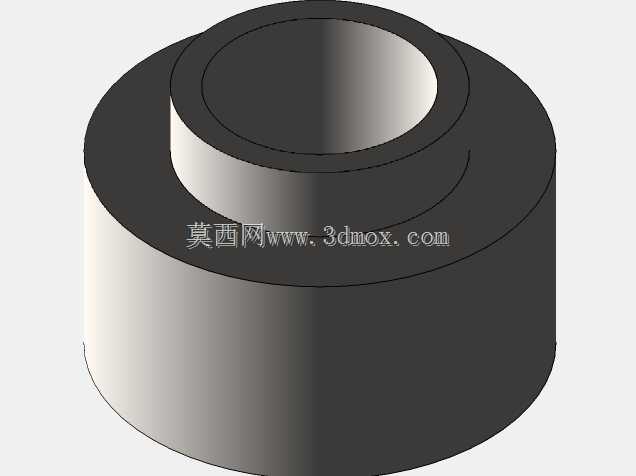

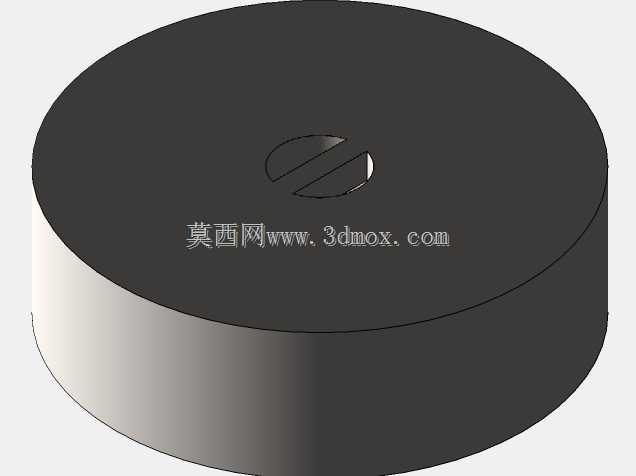

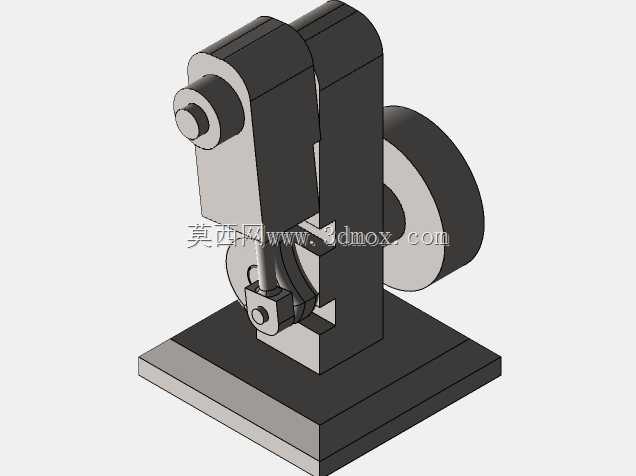

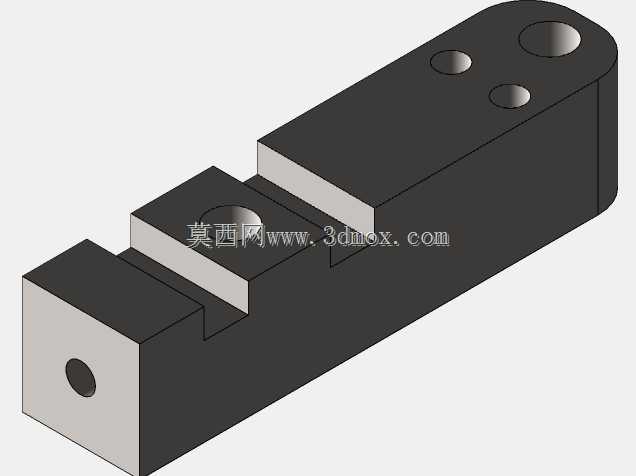

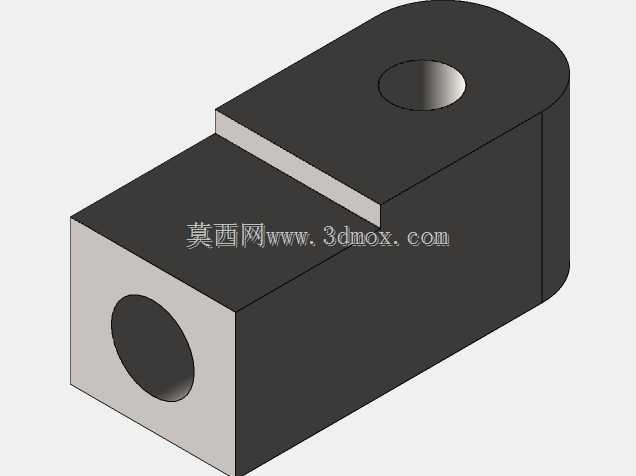

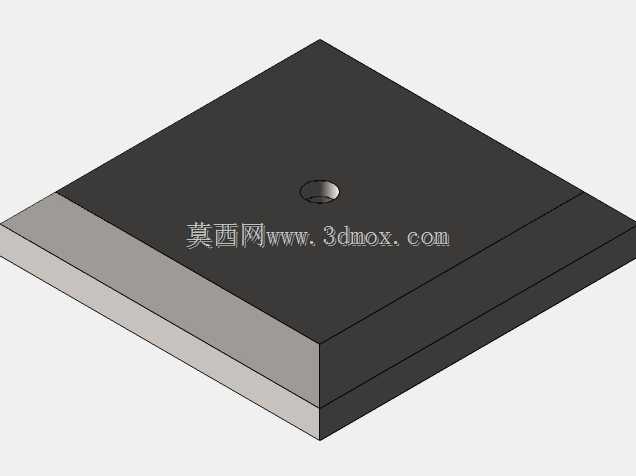

CA6140车床配套空气活塞气缸总成结构

　　在普通车床的气动辅助回路里，这类空气活塞气缸是承担直线往复动作输出的核心执行件，尤其在CA6140这类通用卧式车床的改装、配套夹具驱动场景中，它的结构合理性直接决定了辅助动作的响应速度与运行稳定性。不同于常规大缸径气缸，这款适配车床加工工位的气缸采用细长型缸体设计，整体外轮廓为等直径圆柱结构，缸筒外壁做了均匀的壁厚处理，既保证了0.6-0.8MPa常规气动压力下的缸体刚度，又控制了整体重量，不会给车床的安装基面带来额外的负载负担。从结构设计逻辑来看，这款气缸采用单杆单作用的基础结构变体，缸体一端预留了窄槽式安装定位结构，不需要额外加装连接法兰，就能直接嵌入车床溜板或者夹具座的预设安装槽内，安装边界的公差配合按照h7级精度设计，

　　装配时不需要反复修配安装面，就能保证气缸活塞杆的运动方向与车床进给方向保持平行，避免出现别劲、爬行的问题。缸体的长度尺寸是结合CA6140车床常用的夹具行程需求确定的，有效行程覆盖了普通工件装夹时的压紧、松开动作行程，同时预留了10mm左右的安全行程余量，避免活塞运行到行程端点时出现硬撞击。在实际应用场景中，这类气缸主要承担车床加工时的工件辅助压紧、气动拨叉换挡、自动送料的推料动作，相比液压驱动的执行件，它的响应速度更快，不需要配套复杂的液压站与油路管路，只需要接入车床现有的压缩空气回路就能工作，维护成本更低，也不会出现油路泄漏污染车床加工切削液的问题。设计时针对车床加工现场存在金属切削碎屑、切削液飞溅的工况，

　　在缸体的活塞杆伸出端做了内置防尘圈的结构设计，防尘圈的唇边采用耐磨聚氨酯材质，能阻挡细小的金属切屑进入缸筒内部，避免活塞密封圈被切屑刮伤导致漏气，延长气缸的连续运行寿命。缸筒内壁的粗糙度按照Ra0.8的精度要求设计，活塞上的导向环采用填充聚四氟乙烯材质，运行时的摩擦阻力小，低速进给时不会出现爬行现象，能保证压紧动作的压力输出稳定，不会因为压力波动导致工件装夹松动，影响车床的加工精度。从安装适配性来看，这款气缸的进出气接口采用内螺纹标准接口，接口位置设置在缸体的尾端，不会干涉车床周边的刀具、刀架运动轨迹，管路排布时可以沿着车床的床身走线槽布置，不会出现管路被运动部件刮蹭的问题。在结构细节处理上，

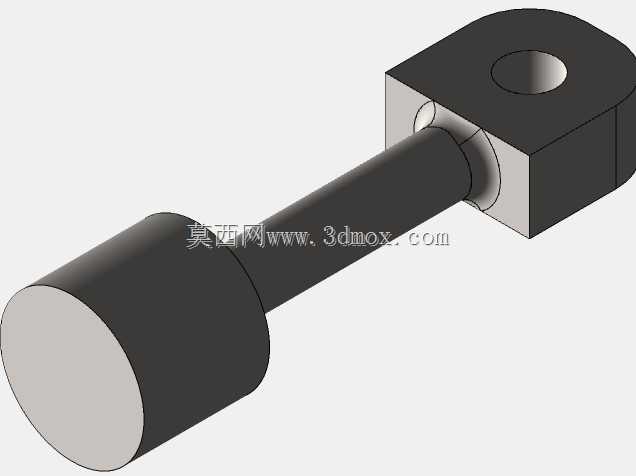

　　缸体两端的端盖与缸筒采用滚压收口的连接方式，相比螺栓连接的端盖结构，它的径向尺寸更小，在车床狭小的安装空间内更容易布置，同时连接强度也能满足气动压力下的密封要求，不会出现端盖崩脱的安全隐患。活塞与活塞杆的连接采用过盈配合加圆柱销防转的结构，避免长期往复运动后活塞与活塞杆出现相对转动，导致密封圈偏磨漏气。针对车床连续加工的工况，这款气缸的密封件全部采用耐油橡胶材质，能耐受切削液挥发的油雾环境，不会因为长期接触油雾出现密封件老化开裂的问题，日常维护时只需要定期检查防尘圈的磨损情况，不需要频繁拆解更换内部密封件，降低了设备的停机维护时间。在实际选型匹配时，这款气缸的输出推力能满足CA6140车床加工常规轴类、盘类零件时的压紧力需求，不需要额外增加增力机构，就能保证工件装夹的可靠性，同时细长的外形结构也适合安装在车床的横溜板、尾座等空间局促的位置，不会占用过多的操作空间，影响操作人员的上下料操作。
