太极轮廓二维CAD机械制图练习素材

　　这套二维CAD练习素材围绕对称圆弧组合轮廓展开，核心是通过多段相切圆弧构建类太极形态的闭合图形，适合机械制图入门阶段的绘图逻辑训练，也可作为三维建模前期草绘参考的基础案例。从实际工程应用场景来看，这类多圆弧相切的轮廓绘制逻辑，广泛应用在机床加工的异形零件轮廓编程、工装夹具定位型面设计、密封件唇口轮廓绘制、钣金展开料的圆弧过渡处理等环节，很多旋转类零件的端面型线、盘类零件的减重槽轮廓、凸轮机构的工作型面，都会用到同类的圆弧相切约束绘图方法，掌握这类图形的绘制逻辑，能快速提升工程图绘制中几何约束的应用能力，避免实际生产中出现轮廓不闭合、相切处有拐点导致加工过切的问题。

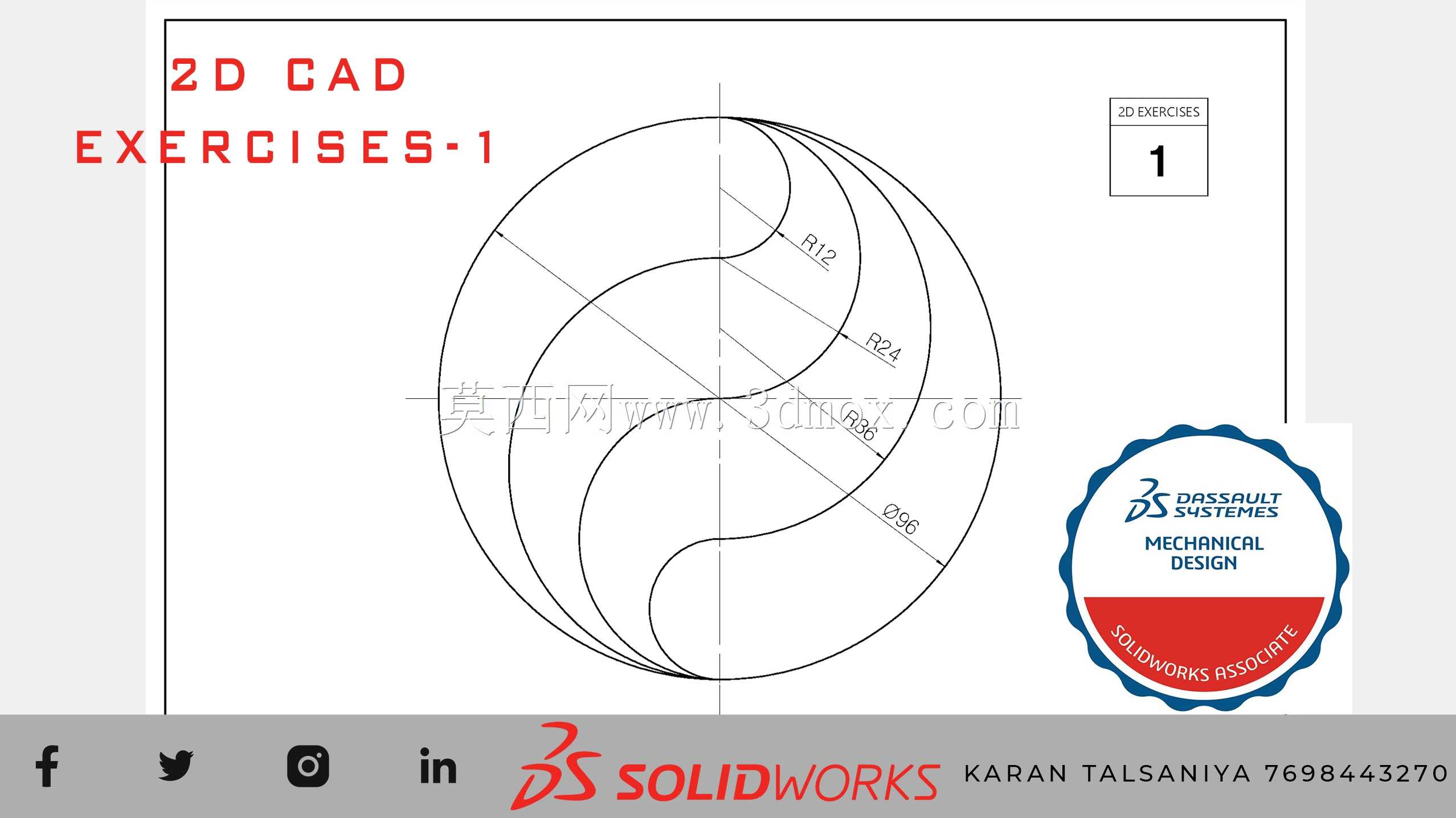

　　从设计思路来看，该练习图形以中心对称作为核心布局逻辑，先确定整体外轮廓的基准圆，再通过分段的不同半径圆弧依次拼接，每一段圆弧都和相邻圆弧保持相切约束，图中标注的R12、R24、R36、Φ96等尺寸，形成了固定的尺寸链约束，绘图过程中需要先找准各段圆弧的圆心定位基准，利用中心线作为对称参考，避免圆弧拼接处出现错位。这类练习的核心训练点，是让绘图者掌握“先定基准、再找圆心、后约束相切”的绘图顺序，和实际机械设计中绘制零件轮廓的逻辑完全一致——实际生产中绘制零件图时，不可能随意绘制圆弧再凑尺寸，必须先确定设计基准，再根据功能需求确定各段型线的尺寸和约束关系，最后完成轮廓闭合，否则后续标注尺寸、生成加工代码时都会出现基准混乱的问题。

　　从尺寸与边界角度来看，该图形整体外轮廓直径为96mm，属于小尺寸的练习类图形，所有圆弧的圆心都分布在中心十字中心线以及45度斜向参考线上，安装边界可参考整体外圆的外接正方形范围，即长宽均为96mm的方形区域内即可完整容纳该图形。如果将这类轮廓应用到实际零件上，比如机床操作面板的标识铭牌、旋转工作台的定位标记、密封端盖的端面装饰槽、夹具的定位靠模型面，都可以直接参考该尺寸比例进行缩放调整，只需要保持各段圆弧的半径比例和相切约束关系，就能保证轮廓的顺滑过渡，不会出现应力集中的尖角问题。

　　在实际机床加工场景中，这类全圆弧组成的光滑轮廓，加工时不需要频繁调整进给方向的拐点参数，数控编程时可以直接采用圆弧插补指令，加工出来的表面粗糙度更容易控制，不会像直线拼接轮廓那样在转角处出现刀痕。很多刚接触机械制图的从业者，容易在绘制多圆弧相切图形时出现约束遗漏的问题，比如某段圆弧和相邻圆弧没有添加相切约束，肉眼看起来顺滑，但放大后会发现微小的缝隙或者凸起，这类问题如果出现在实际加工图纸中，会导致CAM编程时无法生成连续的刀路，或者加工出来的零件型面出现台阶，直接导致零件报废。通过这类标准化的CAD练习，能帮助绘图者养成严谨的约束习惯，每绘制一段圆弧就确认约束关系，从基准开始一步步构建完整轮廓，而不是靠肉眼拖动线条凑形状。

　　另外，这类对称圆弧轮廓的绘制逻辑，也能为后续三维建模的草绘环节打下基础，不管是创建旋转特征、扫描特征还是拉伸切除特征，草绘阶段的轮廓都需要做到完全闭合、约束完整，和二维CAD绘图的要求完全一致。很多三维建模初学者容易出现草绘过约束或者欠约束的问题，本质上就是二维绘图阶段的几何约束逻辑没有掌握扎实，通过这类针对性的圆弧相切练习，能快速建立几何约束的思维，明确每个尺寸、每个约束对应的几何意义，在后续的三维建模工作中减少草绘报错的概率，提升建模效率。在实际的工装设计过程中，很多定位型面就是由多段相切圆弧组成的，比如轴类零件定位用的V型块如果做圆弧过渡、管件夹持用的夹具型面，都需要用到这类圆弧相切的设计方法，保证和被夹持零件的表面完全贴合，避免出现点接触导致夹持不稳、零件夹伤的问题。
