CA6140机床用滑轮注塑成型模具结构

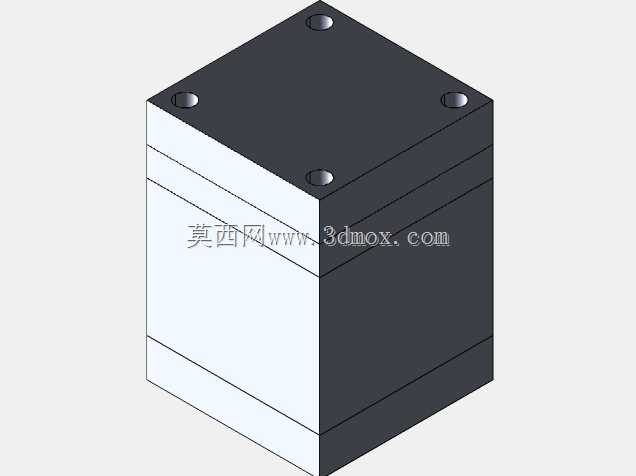

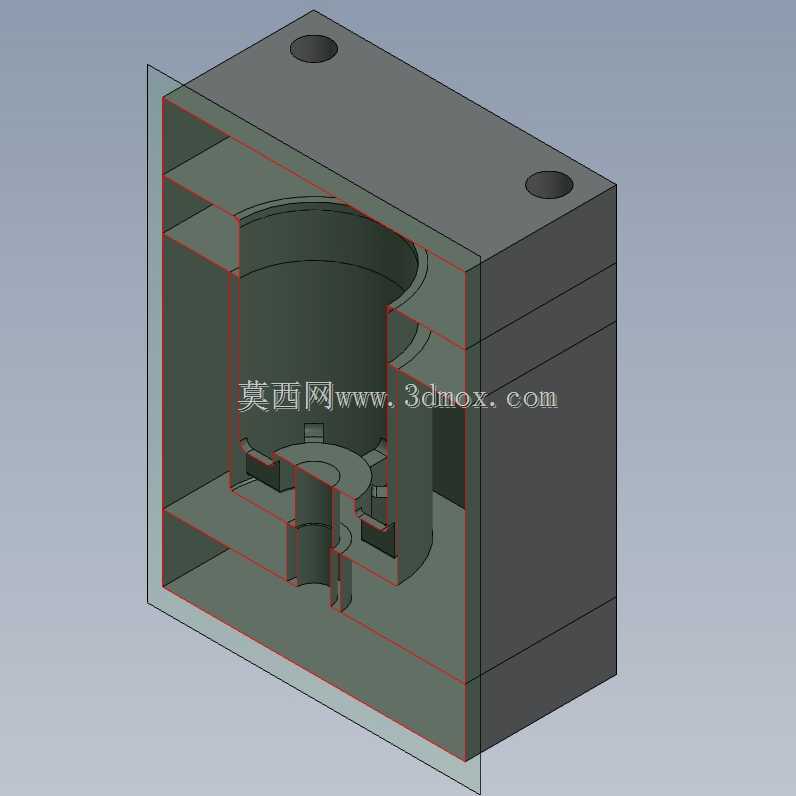

　　这套模具是为CA6140普通车床配套的滑轮部件开发的注塑成型工装，主要用于生产车床传动系统里的导向滑轮，这类滑轮在机床进给机构的钢丝绳传动路径里承担转向、张紧的作用，工作时需要承受持续的径向载荷，同时要保证轮槽与钢丝绳的贴合度，避免传动过程中出现跳绳、偏磨的问题。从结构来看，模具采用了两板模的基础模架布局，分型面设置在滑轮轮缘的端面位置，开模后塑件会留在动模侧，方便顶出机构直接作用在滑轮的轮毂端面，不会在轮槽工作表面留下顶出痕迹，影响后续装配使用。型腔部分采用整体嵌入式的镶件结构，轮槽的成型面单独做了镶块加工，一方面是因为轮槽的曲面精度要求高，单独加工镶块可以在热处理后做精磨，保证轮槽的圆弧度和表面粗糙度，

　　另一方面如果后续生产中轮槽位置出现磨损，只需要更换镶块就能修复模具，不用整体报废型腔，能降低工装维护成本。模架的四个角设置了导柱导套孔，合模时可以保证动定模的对中精度，避免出现型腔错位导致的塑件壁厚不均问题，导套采用带油槽的标准件，长期生产时可以存储润滑脂，减少导柱导套的磨损量。浇注系统的设计上，进胶点设置在滑轮轮毂的中心位置，采用点浇口进料，熔融的塑料从轮毂中心向四周的轮缘填充，这样的填充路径可以让塑料在型腔内的流动更均匀，减少轮缘位置出现熔接痕、缺胶的概率，同时开模时浇口可以自动拉断，不需要后续人工修剪浇口残留，提升生产效率。冷却水路沿着型腔镶块的外围做了环形布置，水路距离型腔壁的距离控制在15mm左右，保证冷却均匀，

　　避免塑件因为冷却不均出现翘曲变形，尤其是滑轮的轮缘部分如果出现圆度超差，装配后会导致钢丝绳传动时出现跳动，影响机床进给的平稳性。顶出机构采用顶杆顶出，顶杆的位置均匀分布在轮毂的端面和加强筋的位置，顶杆直径选了6mm的标准规格，保证顶出力足够的同时，不会在塑件表面留下太深的顶出印记。设计过程中首先核算了滑轮的收缩率，根据选用的增强尼龙材料特性，收缩率取1.5%，在型腔尺寸计算时提前预留了收缩量，保证成型后的滑轮尺寸符合装配公差要求，轮毂内孔的尺寸公差控制在H7级别，和轴配合时不需要二次加工就能直接装配。安装边界上，这套模具的外形尺寸适配常用的120吨卧式注塑机的安装规格，模架的长宽尺寸为200mm×200mm，

　　厚度方向定模侧厚度80mm，动模侧厚度100mm，注塑机的拉杆间距可以完全容纳模架，定位圈采用标准100mm直径的规格，和注塑机的定位孔配合，保证浇口套和注塑机喷嘴的对中精度。在实际生产场景中，这套模具安装到注塑机后，经过调机试模，成型周期可以控制在40秒左右，成型出的滑轮轮槽表面粗糙度可以达到Ra1.6，不需要后续抛光处理就能直接使用，轮毂内孔的圆度误差控制在0.02mm以内，装配到机床上后，传动过程中运行平稳，没有出现异响或者偏磨的问题。另外模具的排气槽开设在分型面的轮缘位置，排气槽深度0.02mm，既可以排出型腔内的空气，避免塑件出现烧焦、气泡的问题，又不会出现飞边过大的情况，减少后续去飞边的工作量。针对滑轮上的加强筋结构，模具上对应的筋位做了1度的脱模斜度，保证开模时筋位不会被拉伤，同时筋位的厚度控制在壁厚的0.6倍，避免成型时筋位位置出现缩痕，影响塑件的外观和结构强度。
