CA6140车床配套连击锤结构设计

　　在普通卧式车床的日常加工作业场景里，这类配套连击锤主要承担工位辅助敲击、工件装夹微调、铁屑清理辅助、卡盘扳手拆卸助力等实际功能，是车床操作工位常备的附属工装部件，区别于普通手锤的结构设计，完全适配CA6140车床的操作空间与使用频次需求。从实际使用场景来看，CA6140车床加工轴类、盘类零件时，经常需要轻敲工件找正、敲击斜铁锁紧卡爪、清理导轨面堆积的卷状铁屑，甚至在更换三爪卡盘、调整尾座套筒位置时，都需要用到敲击工具，普通手锤要么锤头过重容易损伤机床导轨面与工件加工面，要么手柄过长在车床狭窄的操作空间里施展不开，这款连击锤的结构就是针对这些实际痛点做的定向设计。从功能特性上看，该部件采用一体化的实体结构设计，

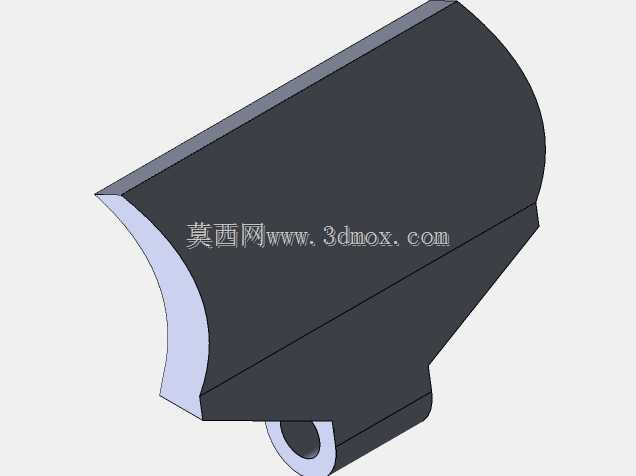

　　锤头工作面做了适配不同敲击场景的弧面与平面分区，弧面部分专门用于敲击带弧度的工件外圆、卡盘圆弧面，避免敲击时出现应力集中磕伤工件表面，平面部分则用于敲击斜铁、扳手等刚性部件，保证敲击力的垂直传递；锤身下部的铰接孔结构，用于配套安装短柄操作杆，相比普通手锤的固定长柄，这种铰接结构可以在狭窄空间内通过小幅度摆动实现连续敲击，也就是连击功能，不需要操作者大幅度抬臂，在车床防护门半开的有限操作空间里也能顺畅使用，不会碰到车床的溜板箱、刀架等突出部件。设计思路上，首先是控制整体的重量配比，锤头部分采用上重下轻的质量分布，敲击时重心落在锤头工作面区域，保证敲击力的有效传递，不会出现震手的情况；其次是外形轮廓做了全圆角过渡处理，没有尖锐棱角，

　　避免操作者在车床旁操作时剐蹭衣物、磕碰到机床操作手柄，同时弧面外形也不会在意外掉落时砸伤导轨面的淬火层；锤身侧面的内凹弧面结构，一方面是做减重处理，降低整体重量减少长时间握持的疲劳感，另一方面这个内凹弧面刚好可以贴合CA6140车床床身的圆弧边角，平时不用时可以直接卡在床身的指定位置，不需要额外设置放置架，拿取十分方便。从外形尺寸与安装边界来看，该部件整体长度控制在120mm以内，最大宽度75mm，下部铰接孔的直径为12mm，适配直径10mm的标准钢制操作杆，安装后操作杆的伸出长度控制在100mm，整体组合后的最大回转半径不超过150mm，完全适配CA6140车床操作工位的空间边界，不会和车床的中拖板、方刀架、

　　尾座等运动部件发生干涉；锤头工作面的硬度设计在HRC40-45之间，既保证足够的敲击耐磨性，又不会因为硬度过高敲碎铁屑飞溅伤人，也不会在敲击机床部件时在导轨、卡盘表面留下较深的敲击凹痕。实际使用中，这种连击锤的连续敲击特性特别适合工件找正作业，找正盘类零件时，操作者一只手转动卡盘，另一只手握住短柄用小幅度的连续敲击微调工件位置，比普通手锤的单次敲击更容易控制敲击力度，找正效率能提升近三成，也不会因为力度过大把工件敲偏；在清理卡盘缝隙里的细碎铁屑时，连续的轻敲振动可以让铁屑从缝隙里震落，不需要用铁钩去抠，降低了操作时被铁屑划伤的风险。结构建模时，重点要保证锤头工作面的形位公差，两个工作面的平行度控制在0.05mm以内，铰接孔的轴线与工作面的垂直度控制在0.03mm，避免安装操作杆后出现偏斜，导致敲击时力的方向偏移；锤身的所有过渡圆角都做了R3以上的处理，避免应力集中，在长期反复敲击的载荷下不会出现开裂的情况；下部铰接孔的位置做了局部加厚处理，因为这个位置是敲击时的应力集中区域，加厚后可以提升整体的结构强度，延长使用寿命。
