CA6140车床皮带传动动力实训装置

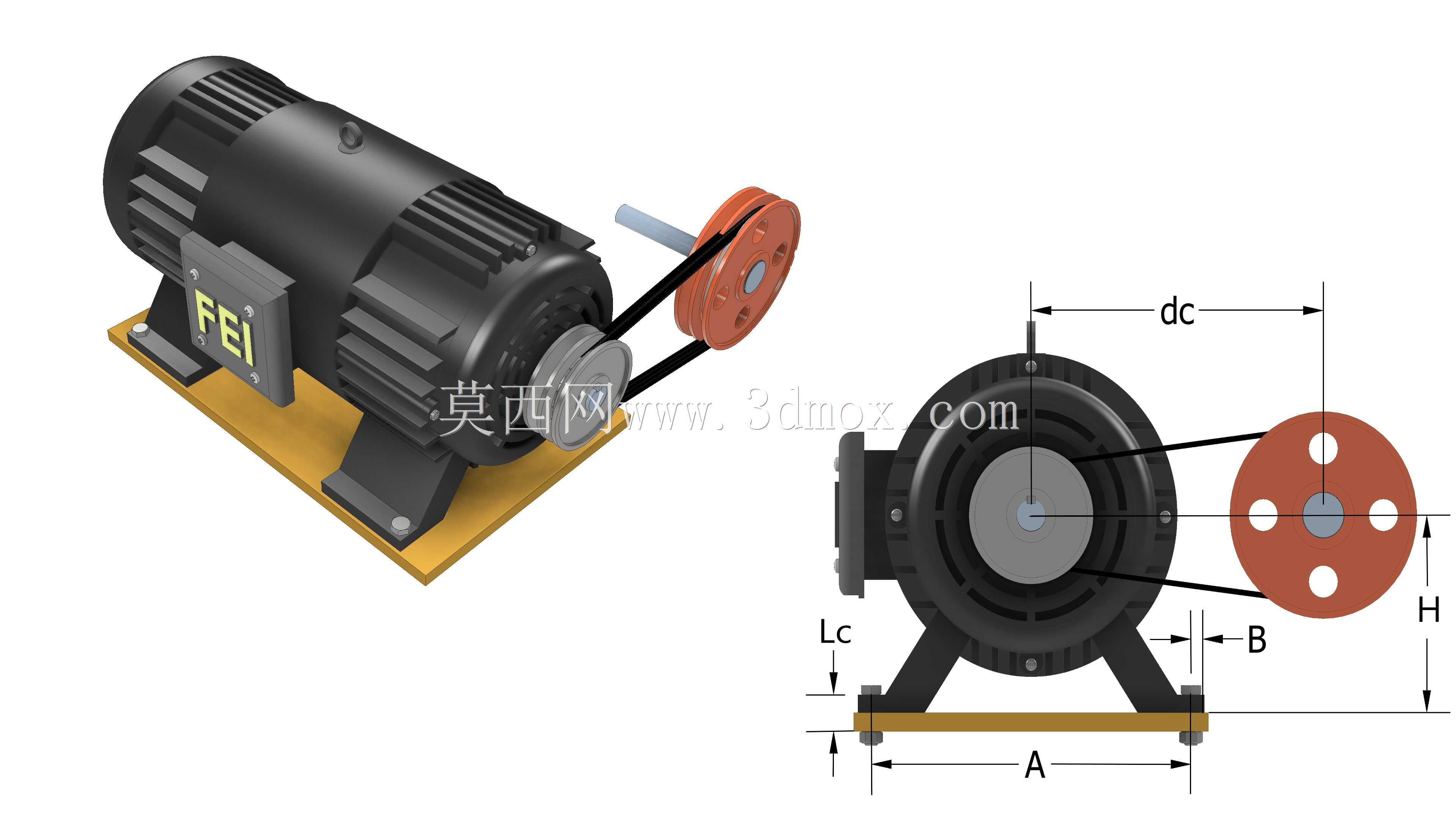

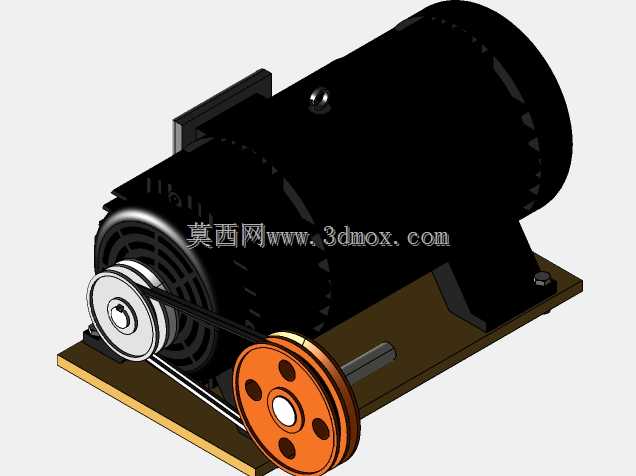

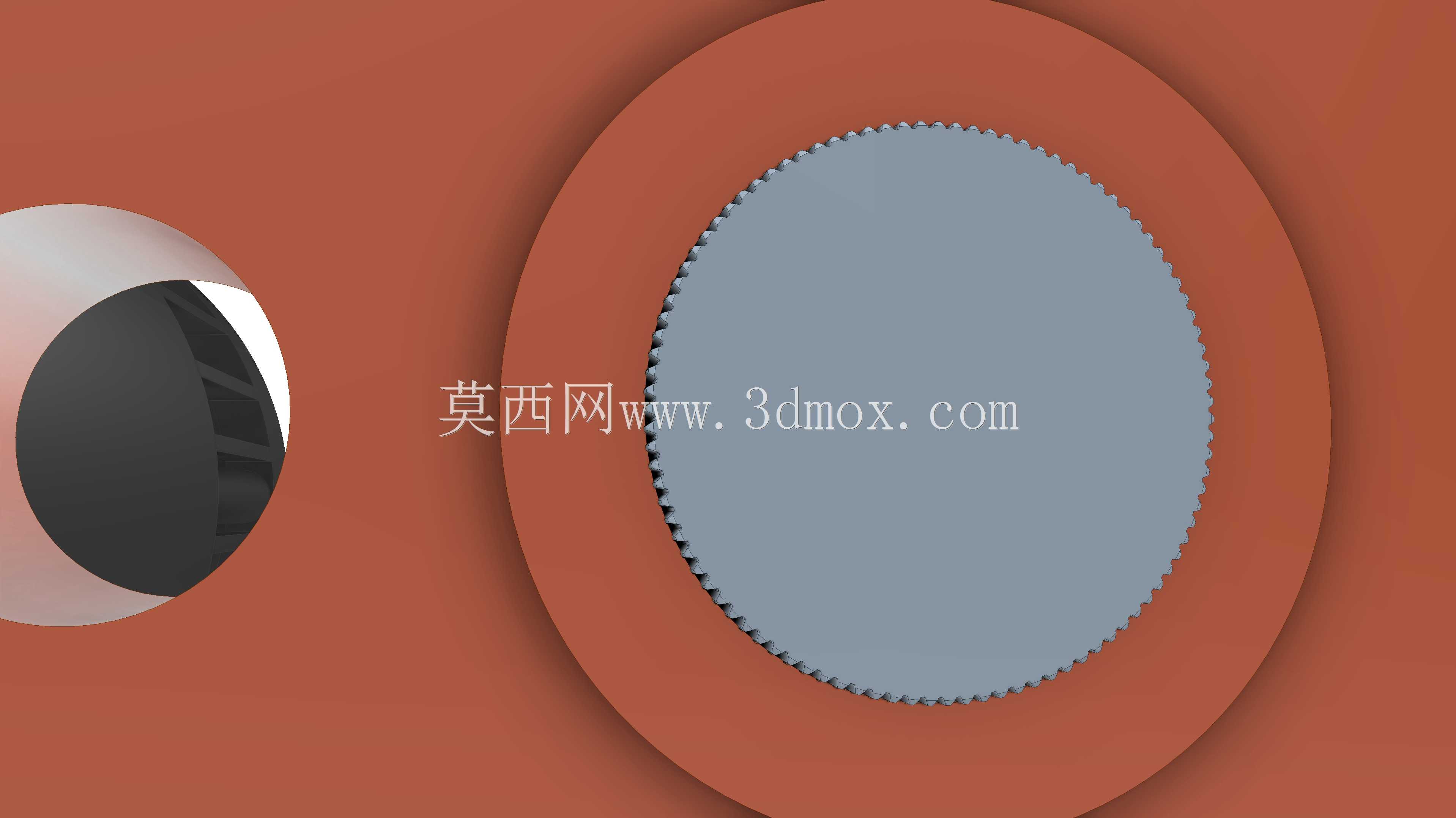

　　这套带传动动力结构是CA6140普通车床教学实训环节中，用于拆解演示电机到主轴箱前段动力传递逻辑的实体结构，日常在机床装调实训、机械原理课程演示场景中使用频次极高，能让学习者直观理解V带传动的减速增扭特性、张紧结构的布置逻辑，以及动力单元与执行单元之间的隔振设计思路。从结构布局来看，整套装置将驱动电机固定在一体化冲压成型的安装底板靠后侧位置，电机输出轴端装配小直径主动带轮，前侧伸出的从动轴端安装大直径从动带轮，两根平行V带嵌套在两轮的梯形槽内，靠带与轮槽侧面的摩擦力传递扭矩，这种布置方式能在电机与从动轴之间形成固定传动比，同时当负载出现瞬时过载时，带与轮槽之间会产生打滑，避免后端传动齿轮、主轴部件受冲击载荷损坏，

　　这也是普通车床主传动前段选用带传动的核心原因。设计阶段首先要匹配电机额定转速与从动轴的输入转速要求，CA6140车床主电机额定转速为1440r/min，通过大小带轮的直径比实现第一级减速，将从动轴转速降到符合主轴箱输入要求的区间，带轮的槽型选用对应国标A型V带的槽型参数，槽角、槽深、轮缘厚度都严格遵循带轮设计规范，保证带与轮槽的接触面积足够，传动过程中不会出现带脱出轮槽的问题。安装边界方面，整套装置的底板预留了与车床床身连接的螺栓过孔，孔位尺寸与CA6140车床床身的电机安装座定位尺寸完全匹配，电机底部的安装座设计有长条形调节腰孔，安装时可以通过调整腰孔内螺栓的位置，改变电机轴与从动轴的中心距，实现V带张紧度的调节，

　　张紧度调整到用手指按压带中部位置产生10-15mm挠度为合适状态，过紧会加剧电机轴承、从动轴轴承的磨损，过松则会导致传动打滑、转速损失过大。从动轴的支撑位置设计有含油轴承衬套，衬套与底板上的轴承座孔采用过盈配合装配，轴端伸出长度刚好能容纳从动带轮与轴端挡圈，不会与周边的防护罩、床身筋板产生运动干涉，带轮的端面跳动、径向跳动都控制在0.1mm以内，避免高速转动时产生额外振动传导到床身，影响车床加工时的工件表面粗糙度。从功能特性上看，这套结构除了完成基础的动力传递与一级减速外，还承担了隔振的作用，电机运转时产生的电磁振动、转子不平衡振动，会通过V带的弹性变形吸收一部分，不会直接刚性传导到主轴箱内的齿轮传动链，能有效降低车床整体运转噪声，

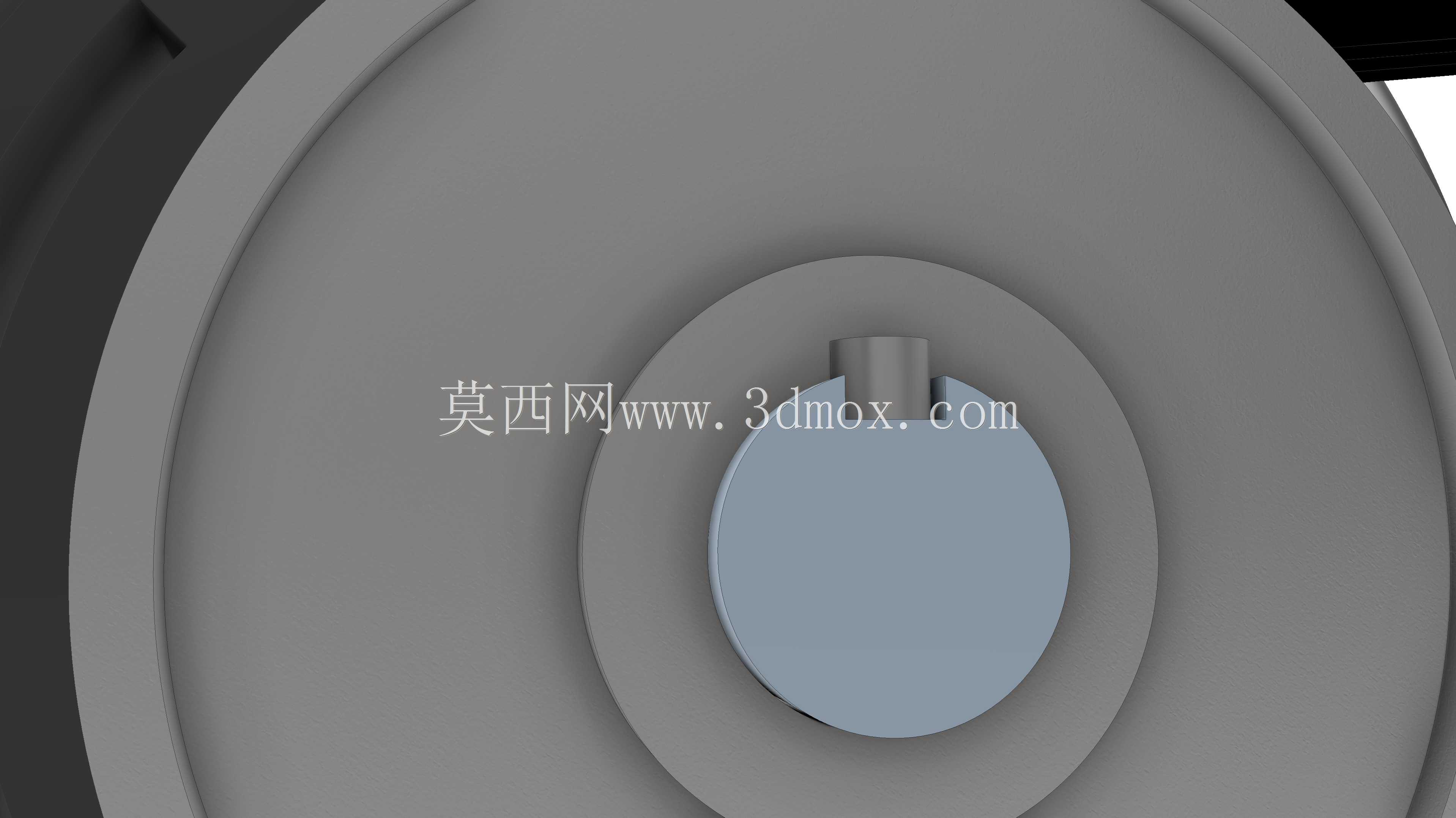

　　延长齿轮、轴承的使用寿命。在实训场景中，这套结构可以让学习者动手完成带轮拆装、V带更换、张紧度调整、同轴度找正等实操训练，理解带传动相比齿轮传动、链传动在远距离动力传递、缓冲吸振、过载保护方面的优势，同时也能掌握传动部件安装时的公差配合选择、定位基准找正、紧固件防松等实际工程技能。结构细节上，主动带轮与电机轴之间采用平键连接传递扭矩，轴端用轴端挡圈锁紧，防止带轮轴向窜动；从动带轮与从动轴同样采用平键连接，轴肩定位配合轴端挡圈固定，保证带轮在运转过程中不会出现轴向偏移；底板采用厚度5mm的热轧钢板折弯成型，底部做了喷塑防锈处理，安装面的平面度控制在0.2mm/m以内，保证电机与轴承座安装后不会出现倾斜，避免带轮偏磨导致V带过早失效。
