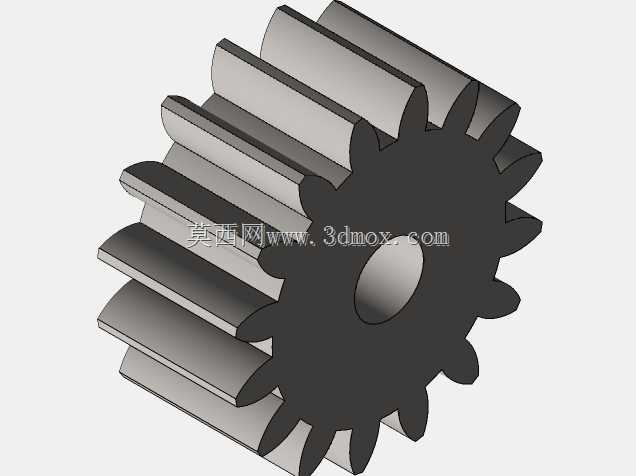

CA6140车床排挡用直齿圆柱齿轮结构

　　在普通卧式车床的主轴箱传动体系里，排挡机构承担着切换传动比、调整主轴输出转速与扭矩的核心作用，本次呈现的直齿圆柱齿轮，正是CA6140车床排挡机构里的关键传动零件。这类齿轮的应用场景非常明确，就是嵌入车床主轴箱的滑移齿轮组，通过拨叉推动实现轴向滑移，与不同齿数的配对齿轮完成啮合，以此改变传动链的速比，让车床获得不同的主轴转速，适配不同材质工件的车削加工需求，不管是45钢的粗车大进给切削，还是有色金属的精车高速切削，都需要这类齿轮精准完成挡位切换后的动力传递。从实际使用的角度看，这个齿轮的功能特性完全围绕车床排挡的工况设计：首先是直齿结构的选型，直齿圆柱齿轮没有轴向分力，滑移换挡时的阻力更小，

　　拨叉推动齿轮轴向移动时不会因为斜齿的轴向力出现卡滞，换挡操作的手感更顺畅，也能减少拨叉的磨损，这也是普通车床主轴箱滑移齿轮普遍采用直齿结构的核心原因。齿轮的齿部参数完全匹配CA6140车床的原有传动模数与压力角，啮合时的侧隙控制在合理范围，既不会因为侧隙过大导致传动冲击、打齿，也不会因为侧隙过小出现换挡卡滞、运转发热的问题。齿端做了常规的倒角处理，这是滑移齿轮的必备设计细节，换挡时两个齿轮的齿端倒角可以起到导向作用，即便两个齿轮的周向位置没有完全对齐，倒角也能引导轮齿顺利滑入啮合位置，避免出现顶齿无法挂挡的故障。齿轮中心的通孔是安装基准孔，与排挡轴采用间隙配合，既可以保证齿轮在轴上顺畅滑移，又能控制径向跳动量，

　　避免齿轮运转时出现偏摆，导致啮合噪音增大、齿面磨损不均。孔的公差带选用基孔制的间隙配合公差，适配车床主轴箱内的润滑环境，润滑油可以顺着配合间隙进入接触面，减少滑移时的摩擦阻力。齿轮的轮毂长度经过匹配设计，既保证了与轴的接触长度足够，避免齿轮歪斜，又不会因为轮毂过长导致轴向尺寸冗余，挤占主轴箱内其他零件的安装空间。从设计思路上看，这个齿轮完全遵循CA6140车床的原有传动链参数做还原建模，没有做参数改动，建模时先确定分度圆、齿顶圆、齿根圆的基准尺寸，通过渐开线齿廓的精准绘制保证齿形精度，再通过拉伸切除完成中心孔与轮齿的结构构建，所有倒角、圆角的细节都和实物零件保持一致，确保模型可以直接用于机构运动仿真、装配干涉检查，

　　也能用于维修配件的加工参考。在安装边界上，这个齿轮的轴向滑移行程严格匹配CA6140排挡机构的拨叉行程，最大外径不会和主轴箱内的相邻轴、齿轮发生运动干涉，安装时只需要将齿轮套入对应排挡轴，卡入拨叉的卡槽即可，不需要额外调整安装位置，和原有零件的互换性完全达标。实际运转时，齿轮的齿面承受交变接触应力与弯曲应力，所以设计时的齿厚参数满足强度要求，正常润滑条件下可以承受车床额定功率下的扭矩传递，不会出现断齿、过度磨损的问题。很多车床维修或者改装的场景里，这类齿轮的三维模型可以帮助技术人员提前核对装配尺寸，避免配件加工出错，也能用于机床传动原理的教学演示，让学习者直观理解排挡机构的齿轮啮合过程。建模时的基准选择完全以中心孔轴线为核心基准，轮齿的分度圆与中心孔保持同轴，端面与轴线保持垂直，这些形位公差的设计思路都和实际零件的加工要求一致，保证模型和实物的几何特征完全匹配，不会出现装配时的错位问题。
