CA6140车床配套T型安装连接梁结构

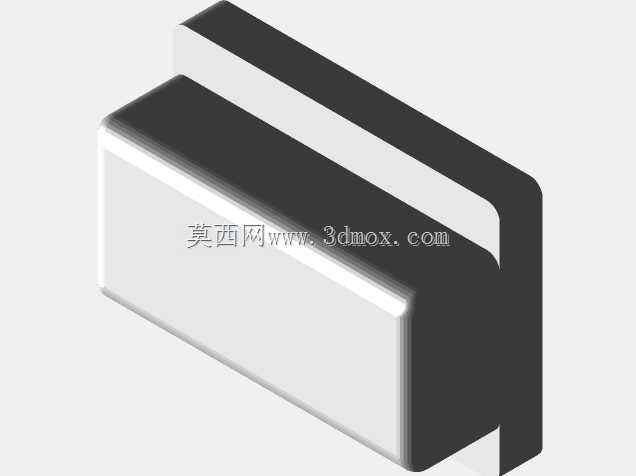

　　这款T型连接梁是CA6140系列普通车床升级改造、功能拓展场景下的专用安装构件，主要用于车床床身导轨侧方的辅助功能模块挂载，解决原厂床身安装点位不足、拓展模块固定基准不统一的问题。在实际车床加工场景中，很多车间会给CA6140加装自动排屑器导流挡板、外置冷却管走线支架、工件到位检测传感器安装座、小型气动吹扫装置等附加机构，这些机构如果直接固定在床身原有螺孔上，不仅会占用原有工装装夹的固定点位，还容易因为不同模块的安装基准偏差导致功能干涉，这款T型梁就是为了统一这类拓展模块的安装基准设计的。从结构功能上看，梁体采用长条形T型截面布局，主体为等截面空腔结构，在保证整体抗弯刚度的前提下尽可能降低自身重量，避免额外增加床身导轨的负载，

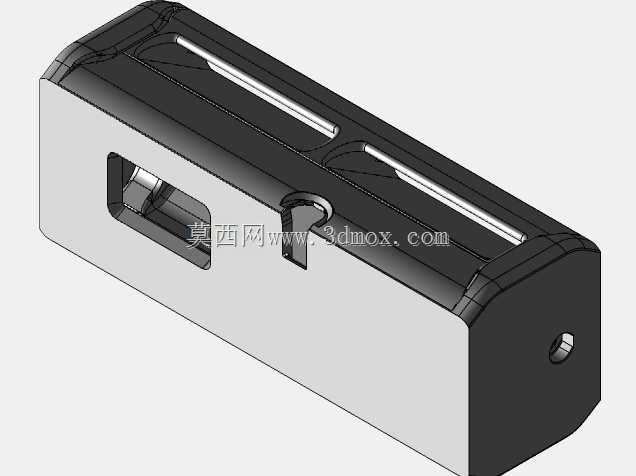

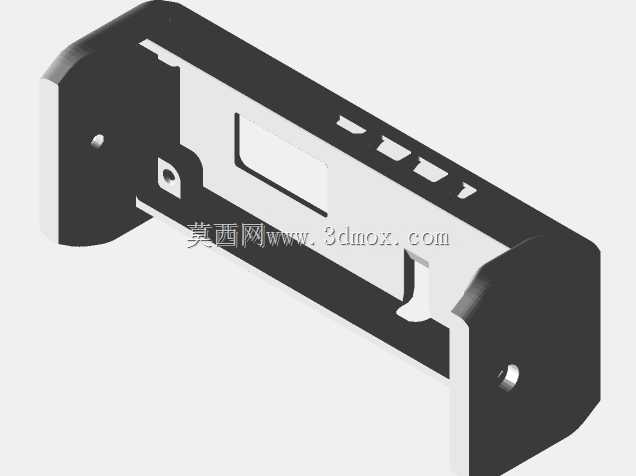

　　梁体顶面开设的两条平行通槽是核心安装调节位，槽的间距与常规织带式走线槽、模块化安装条的孔位完全匹配，拓展模块可以沿着通槽任意调整轴向固定位置，不需要在床身上重新钻孔攻丝，调整完成后通过配套螺栓锁紧即可，不会破坏车床原有床身的结构强度。梁体侧面开设的方形镂空窗口一方面是为了减轻梁体自重，另一方面是作为内部走线的穿线通道，给拓展模块的气管、电缆提供内置走线路径，避免管线外露被切屑刮蹭、被切削液长期浸泡老化。梁体端部的小孔是定位销孔，安装时先通过定位销和床身侧方的定位基准块配合完成初定位，再锁紧固定螺栓，能保证每次拆装重复定位精度控制在0.05mm以内，不需要反复校准安装基准。设计过程中重点考虑了车床加工现场的复杂工况，

　　梁体的棱边全部做了R2圆角过渡，避免尖锐棱边刮伤操作人员、割破管线，空腔结构的壁厚做了等厚设计，适配常用的增材制造工艺批量加工，壁厚均匀性控制在±0.02mm以内，打印过程中不会出现局部应力集中导致的翘曲变形。安装边界方面，梁体总长度适配CA6140车床床身可拓展段的有效长度，安装后梁体最外侧突出床身表面的距离控制在45mm以内，不会和大拖板、中拖板的全行程移动产生干涉，梁体底部的安装面做了0.02mm平面度的精加工要求，和床身侧方安装面完全贴合，固定后不会因为车床运行的振动出现松动偏移。固定用的紧固件全部采用标准件，不需要定制特殊规格的螺栓螺母，现场维护更换时可以直接取用车间常用的标准紧固件，降低运维成本。

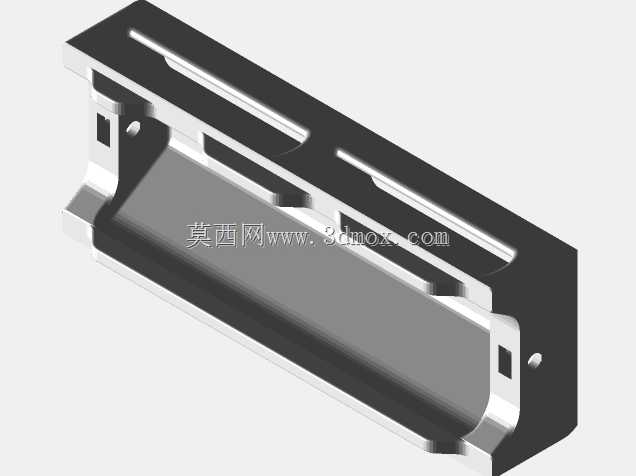

　　梁体上的所有安装槽孔都做了沉头设计，螺栓锁紧后头部完全沉入槽内，不会突出梁体表面影响拓展模块的滑动调整，也不会积留切屑，日常清理时只需要用毛刷沿着槽体方向清扫即可，切屑不会卡在孔位缝隙里。在实际使用中，这款T型梁可以同时挂载2-3个不同的拓展功能模块，比如在靠近主轴箱的位置固定工件检测传感器，靠近尾座的位置固定冷却管支架，中间位置固定气动吹扫喷嘴，所有模块的固定基准都在同一根梁体上，相对位置精度可以长期保持，不会因为车床的往复振动出现位置偏移。设计时还考虑了不同车间的改装需求，梁体的安装孔位预留了一定的调节余量，即使不同批次CA6140车床的床身侧方螺孔存在微小的位置偏差，也可以通过梁体上的腰型安装孔完成适配，不需要额外扩孔修正。梁体的空腔内部做了加强筋布局，在螺栓锁紧点位、定位销点位都设置了局部加厚的凸台，避免锁紧螺栓时出现局部压溃变形，长期反复拆装也不会出现螺孔滑牙、安装面凹陷的问题。
