模块化立方体卫星有效载荷结构设计

　　在微纳卫星的快速迭代研发场景中，有效载荷的结构适配性一直是制约研发效率的核心痛点，传统定制化载荷结构往往需要针对单一任务做全流程重新设计，从结构校核到实物验证的周期长，且不同载荷模块之间的接口兼容性差，很难适配多任务快速切换的需求。这套模块化有效载荷结构，松散参考立方星的标准安装边界做适配设计，整体采用分体式架构，将整体结构拆分为主体承载框架与内部组件连接底座两个独立部分，从根源上降低了模块更换的操作复杂度。

　　从实际应用场景来看，这类结构主要适配1U到3U规格的立方体卫星平台，可搭载空间环境探测、对地观测、通信试验等不同类型的载荷单元，不需要对卫星主承力结构做大规模改动，仅通过调整内部底座的安装点位，就能适配不同尺寸、不同重量的载荷模块，大幅缩短载荷上星的适配周期。结构的主体框架采用薄壁加筋的布局形式，在保证整体结构刚度满足发射段力学环境要求的前提下，尽可能压缩结构自重，预留出更多重量配额给有效载荷本身，框架外侧预留的标准化安装面，可直接对接立方星标准的分离机构接口，不需要额外设计转接件。

　　设计思路上完全围绕快速拆装、模块通用的核心需求展开，主体框架与内部底座之间采用无额外紧固件的快换定位结构，配合小规格锁紧件即可完成固定，在总装阶段可以先完成各载荷模块在底座上的独立装调，再整体推入主体框架完成锁紧，避免了传统结构中装调时操作空间受限、线缆布设困难的问题。框架上预留的多组观察窗与散热开口，一方面可以满足光学类载荷的通光需求，另一方面可以为发热量大的电子类载荷提供自然散热的通路，开口边缘做了加厚翻边处理，抵消开口对框架整体刚度的削弱，避免发射段振动工况下出现结构变形。

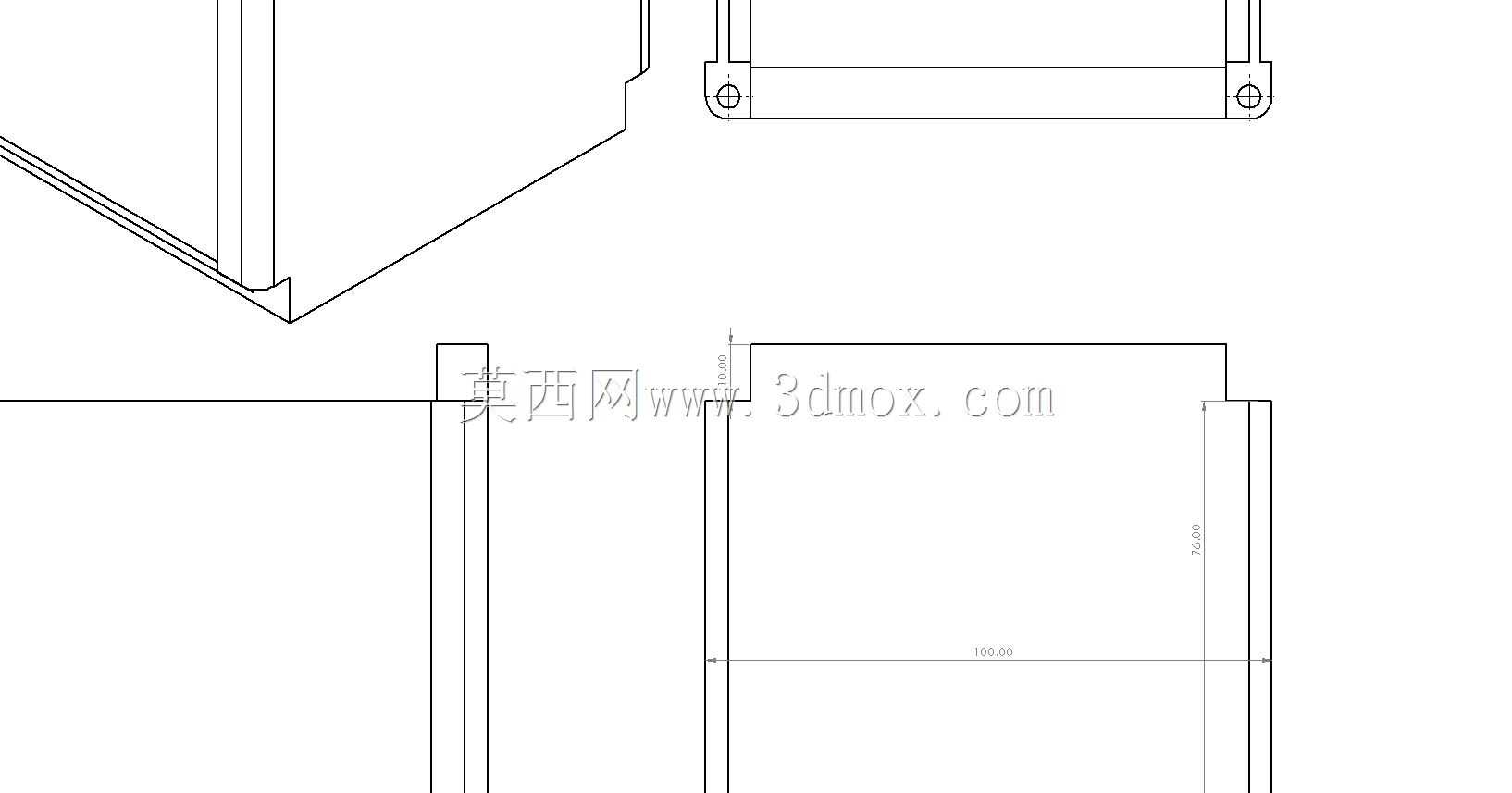

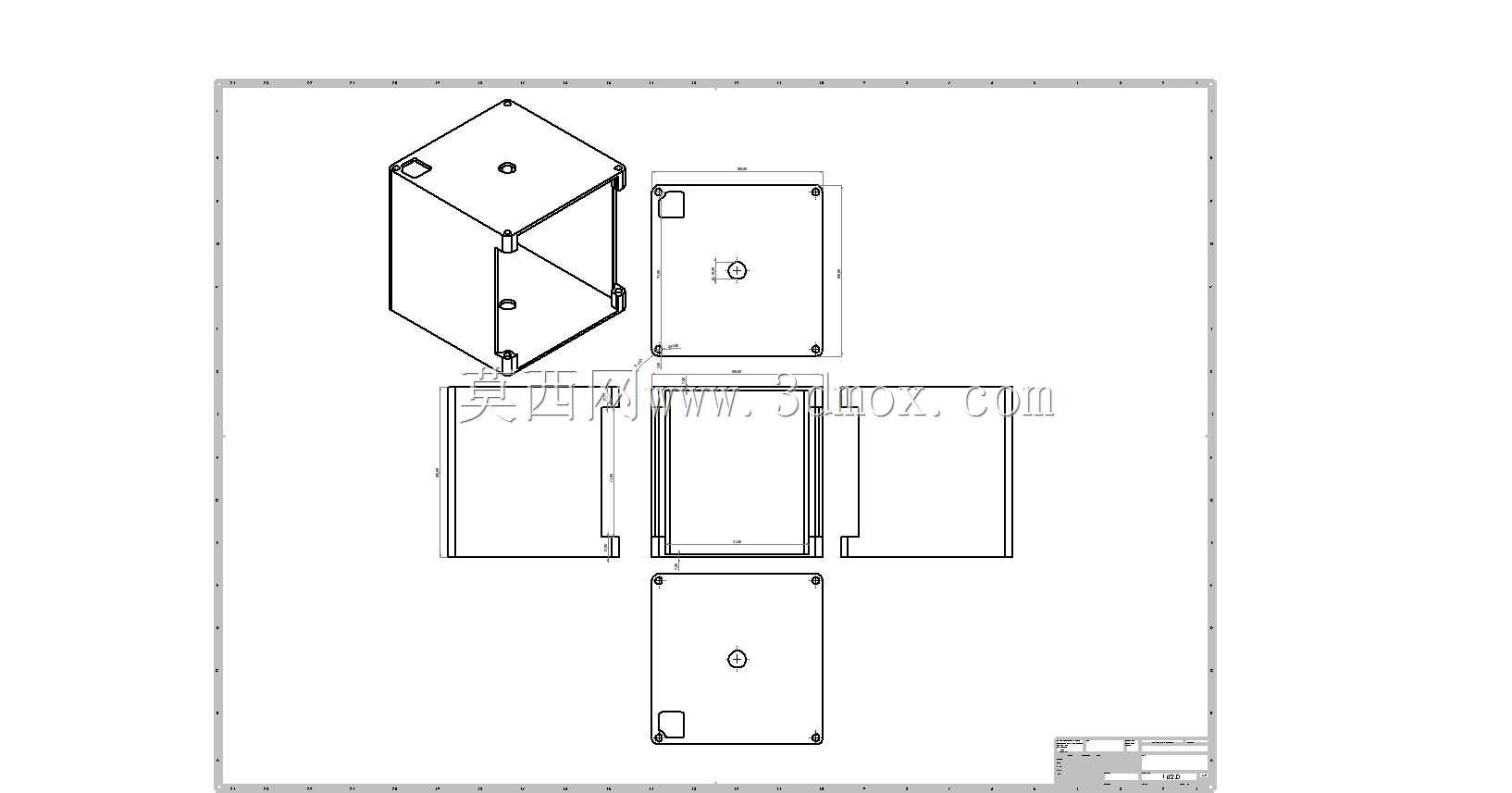

　　从安装边界来看，整体外轮廓严格遵循立方星的标准尺寸约束，所有外凸结构的尺寸都控制在标准包络范围以内，不会出现与卫星舱段、分离机构干涉的问题；底座上的安装孔位采用通用化的网格排布，孔位间距匹配常用航天级紧固件的安装尺寸，不管是PCB板、传感器模块还是小型光学组件，都能直接找到对应的安装点位，不需要额外打孔做二次加工。结构的连接部位都做了公差适配设计，考虑到3D打印加工的工艺特性，配合面预留了合理的间隙余量，即便是采用熔融沉积工艺制作的样件，也能顺利完成装配，不需要做大量的后期打磨修整。

　　在力学性能的匹配上，框架的筋条布局经过针对性优化，在横向、纵向都设置了连续的传力路径，发射段的过载冲击可以通过框架筋条直接传递到卫星主承力结构上，不会让内部载荷承受额外的集中应力；框架边角位置做了圆角过渡处理，避免应力集中导致的结构失效，同时也能减少装配过程中对操作人员、星上线缆的划伤风险。内部底座上预留了线缆走线的专用槽道，不同模块之间的供电、通信线缆可以顺着槽道布设，避免线缆在结构内部散乱堆积，影响模块拆装，也能避免发射段振动中线缆晃动与其他部件产生摩擦破损。

　　这类模块化结构的应用，除了航天领域的立方星载荷适配之外，也可以迁移到地面的模块化电子设备集成、小型检测设备的快换结构设计中，其快换、通用的设计逻辑，能为各类需要频繁更换功能模块的小型设备提供结构参考。整个结构没有采用特殊的定制化型材，所有结构件都可以通过常规的机加工或者3D打印工艺制作，加工门槛低，适合开源场景下的迭代优化，不同的使用者可以根据自身的载荷需求，在基础框架上调整局部结构，不需要从零开始做整体设计，大幅降低了小型载荷结构的设计门槛。
