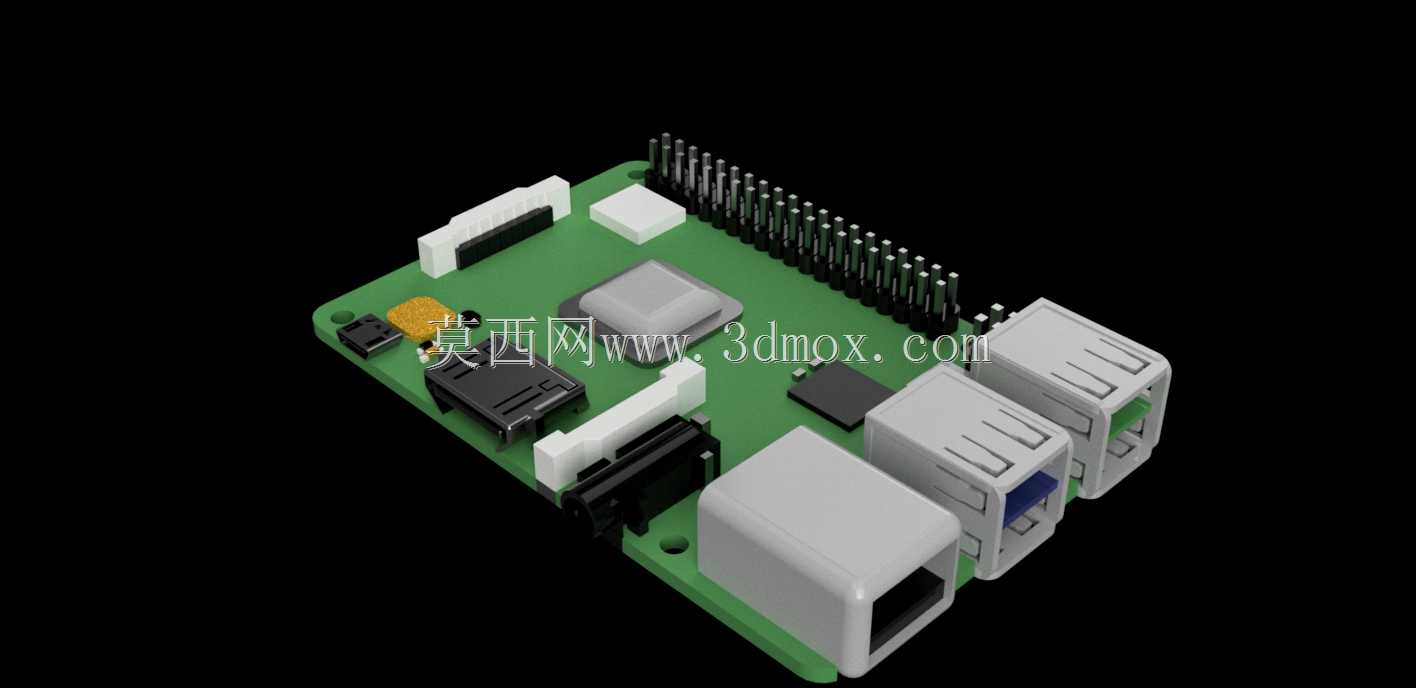

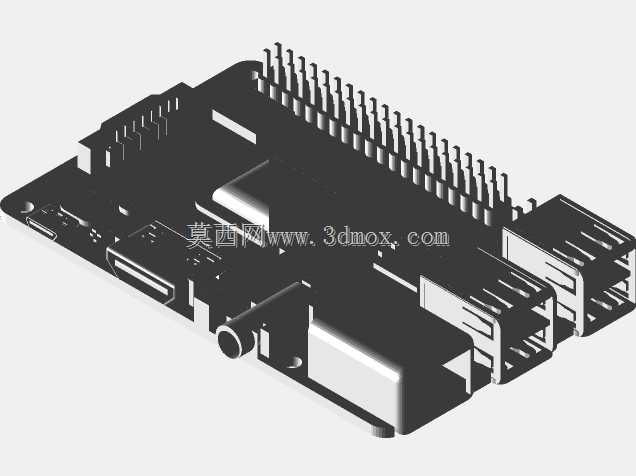

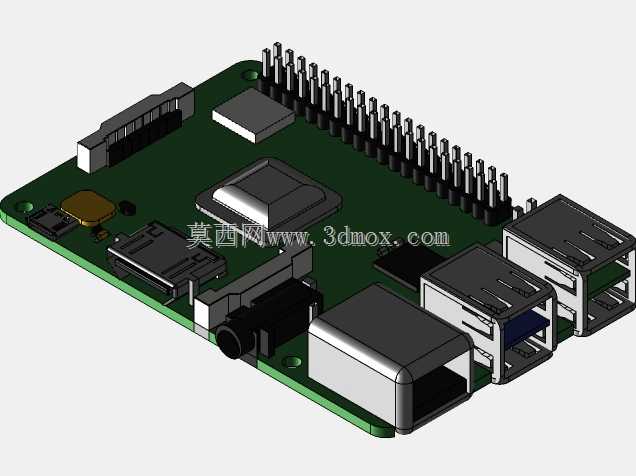

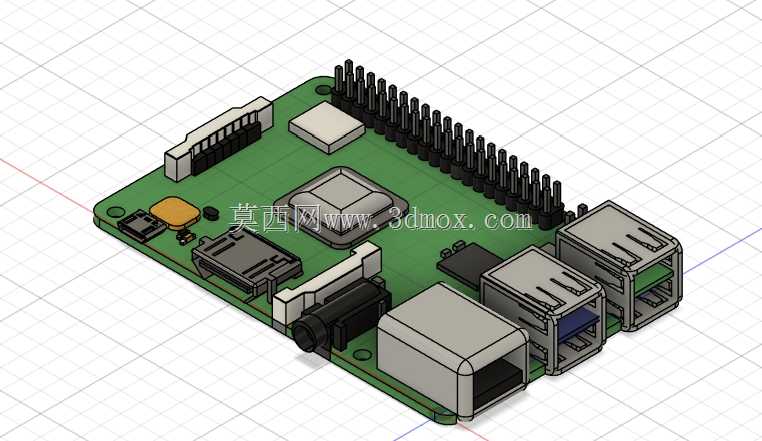

树莓派3开发板电路板结构三维建模

　　否则后续打样外壳时会出现孔位错位无法装配的问题；再比如板载的USB接口、以太网口、HDMI接口的伸出长度与开口位置，必须和实际接插件的插拔行程匹配，不然会出现外壳开好口之后插头插不到位的情况。建模过程中首先确定PCB基板的基准面，以板卡左下角为坐标原点，先绘制出85.6mm×56.5mm的矩形板轮廓，厚度设定为1.6mm，这是标准四层FR4板材的常规厚度，之后定位四个安装孔的位置，孔直径3.2mm，适配M2.5的铜柱固定，孔中心距离相邻板边的距离分别为3.5mm和5.0mm，这个尺寸是经过多版实物核对的，不会出现装配偏差。接下来处理板上的接插件部分，以太网口是突出板边最高的元件之一，总高度从PCB板面算起为13.5mm，在嵌入式设备集成、工业控制终端开发、智能硬件原型验证的场景中，核心控制板的占位模型是结构设计阶段不可或缺的参考载体，本次完成的树莓派3电路板三维结构，完全依照官方公开的引脚定义、接口布局与物理尺寸搭建，可直接嵌入各类智能设备的装配体中完成干涉检查、安装空间预留与外壳结构匹配。从实际工程应用角度出发，做这类板卡模型最核心的诉求不是还原每一个芯片的内部细节，而是精准把控所有对外接口、安装孔位、板边轮廓、突出元件的高度边界，很多新手做这类板卡模型容易陷入过度细化芯片丝印、内部走线的误区，反而忽略了结构设计真正需要的尺寸基准——比如板卡四角的M2.5安装孔中心距，必须严格控制公差在0.1mm以内，

　　接口的弹片卡位、卡扣凸台都做了简化但保留了安装边界，两个USB2.0接口并排布置在以太网口旁，接口中心距12.0mm，每个接口的外框尺寸14.0mm×16.0mm，突出板边的长度为12.2mm，足够匹配常规USB公头的插入深度。板载的40Pin排针是结构设计中最需要注意的干涉区域，排针沿板卡长边布置，总长度52.0mm，针脚间距2.54mm，排针塑料基座高度2.5mm，针脚露出基座的高度6.0mm，在做外壳设计时这个区域必须预留足够的避让空间，不能有结构件压到排针，否则会导致针脚弯曲短路。除了对外接口，板上的核心处理器芯片、内存芯片、电源管理芯片都按照实际的封装尺寸做了等比例建模，处理器上方的散热片安装位也预留了对应的高度空间，

　　散热片总高度从板面算起为8.0mm，在做密闭式外壳设计时，这个区域需要对应设计散热格栅或者导热硅胶垫的接触位置，避免散热不足导致设备运行不稳定。板卡侧面的Micro USB供电口、HDMI接口、3.5mm音频接口、CSI摄像头接口、DSI显示接口的位置和尺寸都严格对照实物还原，比如Micro USB供电口位于板卡短边的左下角，接口中心距离板边2.0mm，开口高度4.5mm，在设计壁挂式安装的控制终端时，这个位置的供电走线空间需要提前预留，避免电源线弯折角度过大导致接触不良。从设计思路上来说，这个模型的定位是装配占位模型，所以所有元件都做了适度简化，去掉了对结构设计无意义的丝印标识、微小倒角，但是所有涉及安装、配合、

　　干涉检查的尺寸都严格按照实物公差把控，既保证了模型轻量化，不会在大型装配体中占用过多系统资源，又能完全满足结构设计阶段的所有校验需求。在工业物联网网关、小型数据采集终端、教育类机器人控制器、桌面级智能设备的开发过程中，直接调用这个模型可以省去自行测量板卡尺寸的时间，避免因为测量误差导致的结构返工，比如在设计定制化的树莓派外壳时，可以直接基于这个模型的外轮廓生成壳体的内腔，在对应接口的位置直接开孔，不需要反复对照实物调整位置；在做设备内部的堆叠布局时，可以把这个模型和电源模块、通信模块、传感器模块的模型装配在一起，提前规划走线空间、固定方式，验证整体结构的紧凑性是否符合设计要求。另外需要注意的是，板卡背面的焊盘突出高度也做了对应还原，焊盘从PCB背面突出的高度为0.2mm，在设计紧贴板卡背面的固定结构时，需要预留至少0.3mm的间隙，避免焊盘被结构件挤压导致虚焊或者短路；板卡上的Micro SD卡插槽位于板卡底面，插槽的弹出行程为8.0mm，在设计外壳时这个位置需要预留对应的插拔开口，或者设计顶出结构，方便后期更换存储卡。整个模型的所有尺寸基准都和实物保持一致，没有做主观的尺寸调整，所有突出元件的最高边界、最宽边界都做了明确的轮廓标识，在装配时可以直接通过轮廓面做配合约束，不需要额外调整位置，能够大幅提升结构设计阶段的工作效率，减少从原型到实物的迭代次数。
