MPPT PWM型太阳能充电控制器结构设计

　　在离网光伏供电系统的搭建环节中，充电控制器是衔接光伏板、储能蓄电池与后端用电负载的核心部件，这款集成MPPT与PWM控制逻辑的控制器结构，完全围绕户外小型光伏场景的实际使用需求完成建模设计。从实际应用场景来看，这类控制器普遍适配户用离网光伏供电、户外监控基站光伏供电、牧区小型发电系统、房车光伏补电、野外作业临时供电等场景，需要在宽温域、多尘、存在一定振动的安装环境下长期稳定运行，因此结构设计阶段就把环境适应性作为核心考量维度。

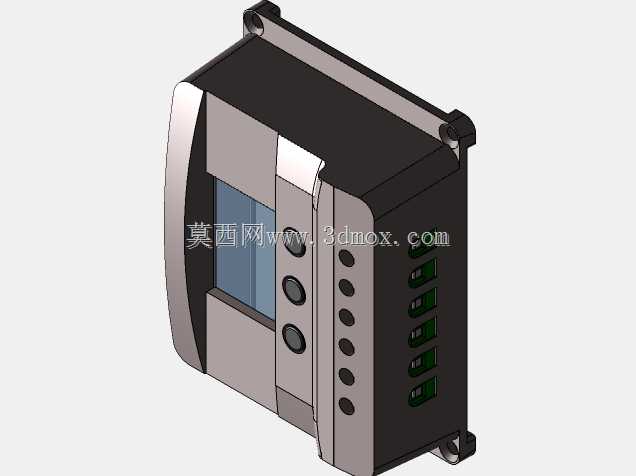

　　先从安装边界说起，这款控制器采用壁挂式安装结构，壳体背部预留了四个带衬套的固定安装孔，安装孔位的间距按照常规电气箱内安装导轨、墙面壁挂的通用尺寸设计，安装时不需要额外定制转接支架，适配常规M4规格的固定螺丝即可完成装夹，安装后壳体与安装面预留2mm的散热间隙，避免壳体直接贴合墙面导致热量积聚。整体外形采用方正切角的造型设计，正面操作区域做了内凹的防护结构，避免安装、搬运过程中磕碰操作按键与显示窗口，壳体总厚度控制在60mm以内，宽度120mm，高度150mm，属于小型控制器的常规尺寸区间，既可以嵌入小型配电箱内安装，也可以直接壁挂在户外墙体、设备支架上，不会占用过多安装空间。

　　功能结构的布局上，壳体正面左侧预留了液晶显示窗口的安装位，窗口采用内嵌式设计，边缘做了挡边结构，后续装配透明PC防护面板后，可以阻挡雨水、灰尘直接侵入显示区域；显示窗口右侧竖向排列三个操作按键，按键采用硅胶密封结构，按键帽高出壳体表面3mm，操作时的按压行程清晰，同时按键周边的壳体做了下沉的导流槽，即便有少量淋水也会顺着导流槽排出，不会顺着按键缝隙渗入壳体内部。壳体右侧面是接线端子区域，一共设置了五路接线位，分别对应光伏板输入、蓄电池正负极连接、两路负载输出，每个接线位都预留了对应的标识刻印位置，接线端子采用下沉式布局，外部可以搭配配套的透明防护盖板，避免接线裸露造成误触、短路风险，端子的接线空间可以适配最大6平方毫米的多股铜芯线，满足10A-30A电流等级的接线需求，不需要额外压接特殊线鼻子就能完成可靠接线。

　　壳体的结构设计上，上下盖采用卡扣加螺丝的双重固定方式，壳体侧边预留了卡扣定位槽，装配时先通过卡扣完成上下盖的预定位，再通过四角的固定螺丝完成锁紧，相比纯螺丝固定的结构，装配效率更高，同时接缝处预留了密封胶条的安装槽，装配后可以达到IP65的防护等级，适配户外露天安装的防雨防尘需求。散热结构的设计上，壳体背部对应内部功率器件的位置做了密集的散热鳍片结构，鳍片与壳体采用一体化注塑成型（后续量产可采用铝合金压铸材质提升散热效率），功率器件工作时产生的热量可以直接通过壳体背部的鳍片散发到空气中，不需要额外加装散热风扇，避免了风扇转动带来的积尘、寿命短的问题，适配长期无人值守的使用场景。

　　从设计思路来看，这款控制器的结构完全围绕易装配、易维护、高可靠性的核心需求展开，内部的PCB安装位预留了三个定位柱，PCB板装配时可以直接卡在定位柱上，通过热熔固定即可，不需要额外打螺丝固定，提升生产装配的效率；内部预留了电流采样器件、功率MOS管、控制芯片的安装空间，MPPT控制模块与PWM充放电模块的安装区域做了物理分隔，避免功率部分的电磁干扰影响控制芯片的稳定运行。接线端子的位置与内部PCB的焊盘位置一一对应，接线时导线不需要过度弯折就能完成焊接，降低生产时的接线难度。正面的显示窗口与按键位置，符合操作人员站立操作的视角高度，查看参数、按键操作时不需要弯腰或者垫脚，日常运维时的操作体验更好。

　　在实际使用过程中，这类控制器承担的核心作用是实时采集光伏板的输出电压与电流，通过MPPT算法追踪光伏板的最大功率输出点，最大化光伏板的发电效率，同时通过PWM控制逻辑完成蓄电池的三阶段充电，避免蓄电池过充、过放，同时具备负载过流、短路、反接保护等功能，结构设计上为这些功能的稳定实现提供了可靠的硬件载体。比如壳体的密封结构可以避免雨天、扬尘天气下内部电路受潮、积尘造成短路，散热结构可以保证功率器件在大电流充电时的温度处于合理区间，延长器件的使用寿命，安装孔位的通用化设计可以降低现场安装的难度，不需要定制特殊的安装配件就能完成部署。

　　另外在细节设计上，壳体的所有棱角都做了R3的圆角处理，避免安装、搬运过程中锋利的棱角划伤操作人员，接线端子的螺丝采用防脱落设计，拧松螺丝时不会直接从端子上掉落，避免现场接线时螺丝遗失。正面的标识区域预留了丝印位置，可以清晰标注每个接线位的功能、按键的操作逻辑，不需要额外粘贴纸质标签，避免长期户外使用后标签脱落、字迹模糊的问题。整体结构没有多余的装饰性设计，所有的造型结构都服务于功能需求与安装维护需求，完全符合工业电气设备的设计逻辑，不管是用于小批量生产的结构验证，还是用于光伏系统搭建时的选型参考，都具备很高的实用价值。
