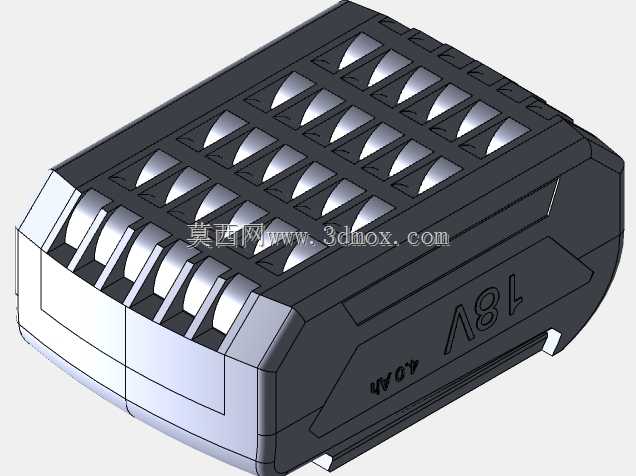

博世18V4Ah电动工具用蓄电池结构设计

　　在手持电动工具的实际作业场景里，动力供给部件的可靠性直接决定了作业效率与操作体验，这款适配博世体系的18V4Ah蓄电池，是针对充电式角磨机、冲击钻、电动扳手等系列手持工业级工具开发的动力源结构。从实际使用场景出发，施工现场往往存在粉尘、磕碰、偶发跌落的情况，因此外壳结构设计首先考虑了抗冲击性能，外壳采用带加强筋的格栅式上盖结构，上盖的格栅并非单纯的装饰造型，每一条格栅凸起都对应内部电芯组的排布间隙，既可以在跌落时分散外部冲击力，避免外力直接传导至内部电芯造成结构损伤，同时格栅之间的凹槽形成了自然的散热风道，在大电流放电工况下，电芯产生的热量可以通过格栅间隙快速向外散出，避免热量堆积导致的电芯性能衰减。

　　从安装适配边界来看，这款蓄电池的接口端完全匹配博世18V系列工具的插接槽结构，接口处的导向滑轨做了对称式限位设计，安装时可以快速对准推入，到位后自动触发锁止卡扣，避免作业过程中因为设备震动导致电池松脱断电；拆卸时按压侧面的解锁按键即可顺利滑出，插拔力控制在适合单人单手操作的区间，不会出现过紧难以拆卸或者过松容易脱落的问题。电池整体的外形轮廓做了圆弧过渡处理，握持时不会有尖锐棱角硌手的问题，外壳的合模缝位置设计在侧面非受力区域，配合卡扣加超声焊接的装配工艺，能够达到日常作业场景下的防尘防泼溅要求，避免施工现场的金属碎屑、切削液飞溅进入电池内部造成短路故障。

　　内部结构设计上，4Ah的容量由多颗动力型电芯通过串并联组合实现18V额定电压输出，电芯之间设置有绝缘隔离支架，每颗电芯的位置都被支架完全限位，即使受到外部冲击也不会出现电芯移位导致的极片接触短路问题；电芯组与外壳内壁之间预留有均匀的缓冲间隙，填充有缓冲泡棉吸收震动能量，保护电芯极耳的焊接位置不会因为长期震动出现开焊断裂。电池的输出端设置有独立的保护板结构，保护板集成了过充、过放、过流、温度监测多重保护功能，保护板的采样线路分别连接每一串电芯，能够实时监测单串电芯的电压状态，避免出现单串过充过放影响整组电池的循环寿命；温度传感器紧贴电芯组表面，当大电流放电导致电芯温度超过安全阈值时，保护板会自动限制输出电流，待温度回落至正常区间后再恢复供电，从结构层面保障使用安全。

　　从结构建模的细节来看，外壳的壁厚设计均匀，避免注塑成型时出现缩痕、翘曲等工艺缺陷，所有的卡扣连接位置都做了拔模角度处理，方便模具开模生产；上盖的标识区域做了下沉式设计，印刷的参数标识位于下沉槽内，不会因为日常插拔、摩擦导致标识磨损模糊。电池底部的平面度控制在装配公差范围内，放置在水平工作台面时不会出现晃动，方便作业间隙临时放置设备。整体结构没有冗余的设计部分，每一处造型特征都对应实际的功能需求，既满足了工业场景下的耐用性要求，也兼顾了手持操作的人机工程学需求，能够适配同接口全系列18V博世电动工具的动力供给需求，在装配验证阶段可以直接作为配套动力组件进行整机的装配干涉检查、重量配平测试，也可以作为电动工具整机设计时的电池包结构参考，帮助设计人员快速确认电池仓的尺寸边界、接口位置与安装空间预留。
