树莓派适配4K自动对焦USB摄像头模组

　　做嵌入式视觉项目的结构工程师大多碰到过选型痛点：现成摄像头要么安装孔位不匹配嵌入式载板，要么对焦范围覆盖不了近距离检测工位，要么镜头突出量干涉外壳装配，这套适配树莓派的4K自动对焦USB摄像头模组，就是针对这类嵌入式视觉集成场景做的结构还原，能直接给做小型视觉检测设备、桌面智能终端、开源硬件二次开发的结构设计人员做选型参考和安装校核。

　　从实际应用场景来看，这类模组的覆盖范围比普通消费级摄像头广很多：工业端可以装在小型自动化设备的工位侧，做微小零件的外观缺陷采集、二维码识读，4K分辨率能覆盖0.1mm级的细节识别需求，自动对焦功能不用每次调整工位后手动拧镜头调焦，换型时只要把模组固定到预设支架上，上电就能自动完成对焦校准，省掉现场调试的人工成本；民用端可以集成到桌面智能交互终端、自助服务设备的人脸识别模块，或者开源硬件的视觉拓展单元，USB接口免驱的特性能兼容大部分主流主控板，不用额外写驱动适配，缩短项目开发周期。

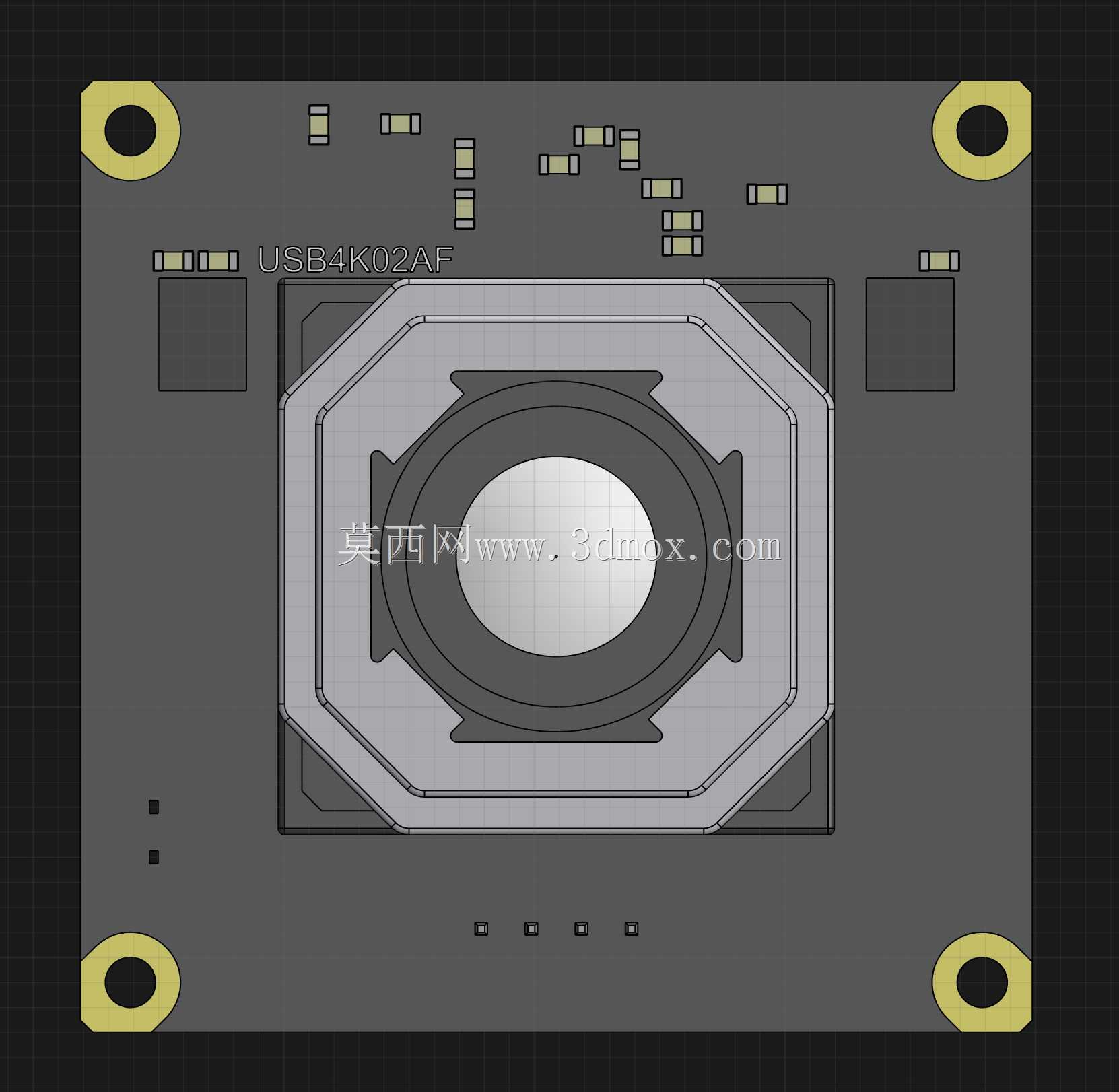

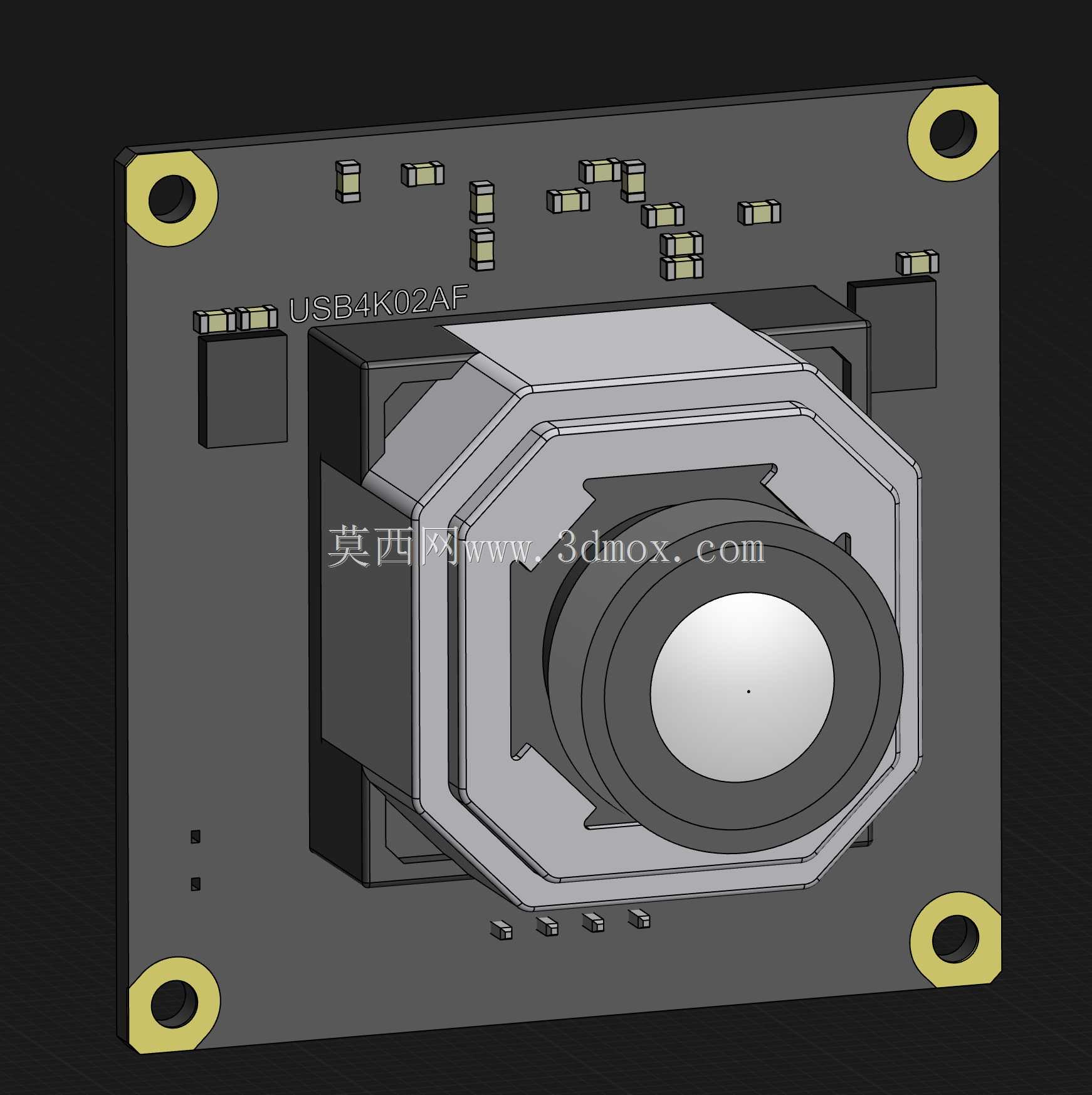

　　结构设计上，整个模组采用PCB载板加镜头组件的分层布局，载板四个角做了沉头安装孔，孔位间距匹配树莓派官方摄像头的通用安装规范，安装孔做了金属化沉台处理，锁M2螺丝的时候不会压坏PCB表层的走线，沉台深度刚好让螺丝头和载板表面齐平，不会突出干涉后方的接线或者外壳结构。镜头组件采用八边形金属防护座设计，相比传统圆形镜头座，八边形的直边结构能在装配时做周向定位，避免镜头安装后出现角度偏转，导致成像画面和安装基准不平行；防护座高出PCB表面的高度经过校核，刚好覆盖镜头的整个对焦行程，自动对焦时镜头内部的镜组移动不会超出防护座边界，不会和外部的透明视窗或者保护盖产生运动干涉。

　　电路部分的布局也做了结构层面的优化，USB接口的补强钢片和载板之间做了焊接固定，频繁插拔USB线的时候不会把接口从PCB上扯掉；板上的被动元件全部布置在镜头座的外围区域，高度都控制在镜头防护座的顶面以下，整个模组的最大厚度就是镜头防护座的顶面到PCB背面的距离，安装时只要预留对应厚度的空腔，就不会出现元件和周边结构干涉的问题。成像面的中心和载板的几何中心做了同轴度校准，安装时只要对齐载板的定位边，就能保证镜头光轴和安装面垂直，不用额外做光轴校准的工装，降低装配难度。

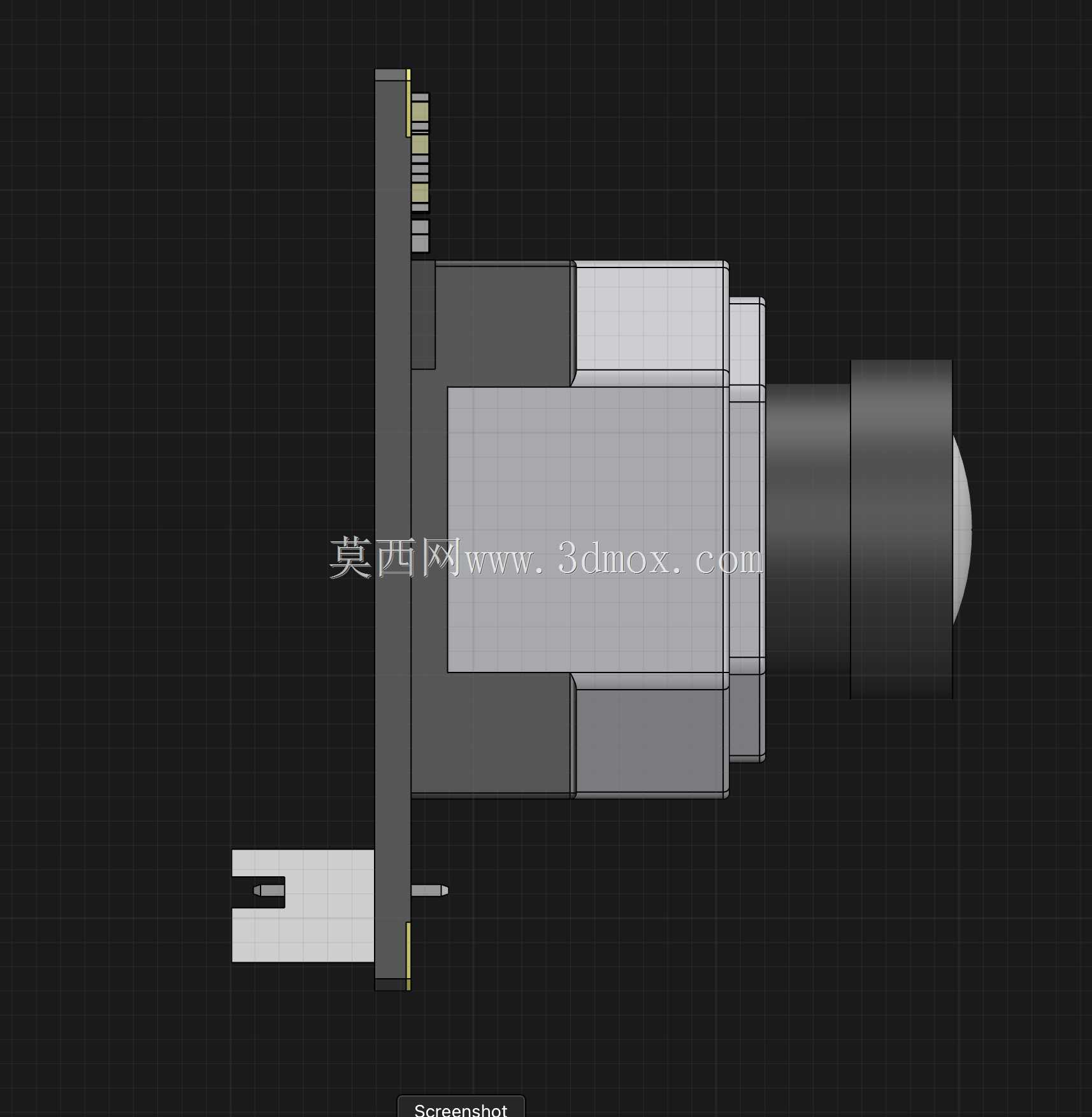

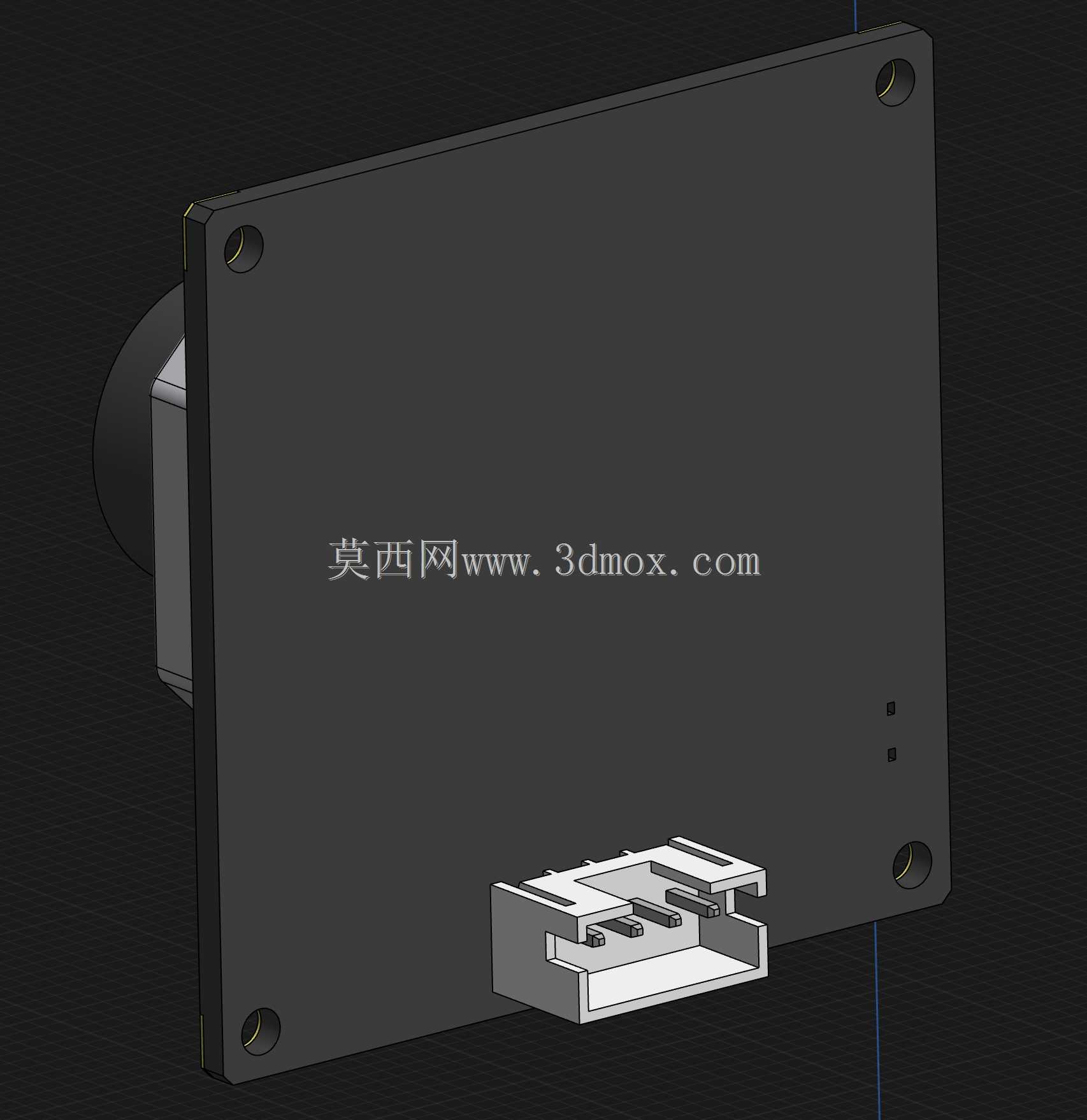

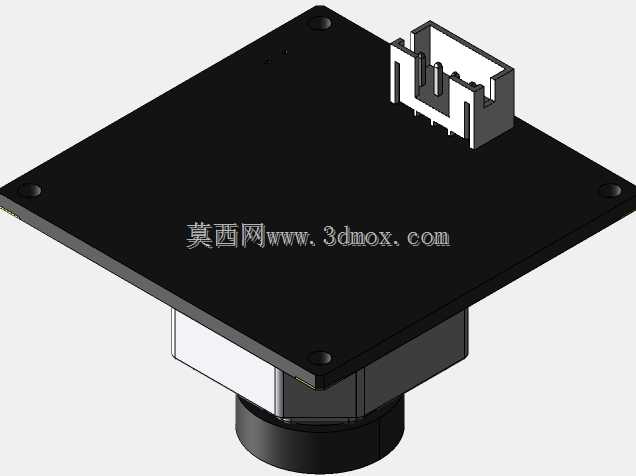

　　安装边界方面，载板的外形尺寸适配通用的嵌入式安装空间，四个安装孔的位置公差控制在±0.05mm以内，能直接兼容市面上大部分树莓派配套的外壳、支架的安装位；镜头前端到PCB背面的总厚度经过实测，安装时视窗和镜头前端的距离只要预留0.5mm以上的间隙，就能满足全对焦行程的活动需求，不会出现镜头蹭到视窗的问题。USB接口的出线方向平行于载板平面，接线后线材不会向镜头方向弯折，不会遮挡成像视野，也不会因为线材弯折应力把模组扯得移位。

　　从功能特性来看，自动对焦模组的对焦范围覆盖从10mm的近距离微距到无穷远，不管是近距离拍PCB上的元件丝印，还是远距离拍设备整体的运行状态，都能输出清晰的4K画面；USB2.0的传输带宽足够支撑30帧的4K视频传输，不用额外接高速接口，布线的时候只要走普通USB信号线就行，不用做特殊的阻抗匹配，降低了主板端的布线难度。模组的工作温度范围覆盖工业级常用的-10℃到60℃，板上元件的焊接都采用无铅工艺，能满足大部分工业场景的使用要求，不会因为温度变化出现虚焊或者对焦失效的问题。

　　做结构设计的时候，用这个三维模型可以直接在装配体里做干涉检查，提前确认安装孔位、镜头突出量、接口位置是否和整体结构匹配，不用等拿到实物样品再反复修改结构，能大幅缩短项目的开发周期，尤其是做小批量定制化视觉设备的时候，直接套用成熟的模组安装结构，能减少很多不必要的开模和打样成本。
