ER8/11规格夹头转接异径管结构

　　在常规数控车床、小型台式铣床以及多工位专用机的工装适配场景里，经常会遇到主轴夹持端接口与所需使用的ER夹头规格不匹配的问题——比如设备主轴原生适配ER11夹头，却需要装夹直径更小的刀具、微型工件棒料，这时候就需要用到这类异径转接套管来完成接口的过渡适配，不用更换整套主轴夹座，就能快速拓展设备的夹持范围，降低工装改造成本。

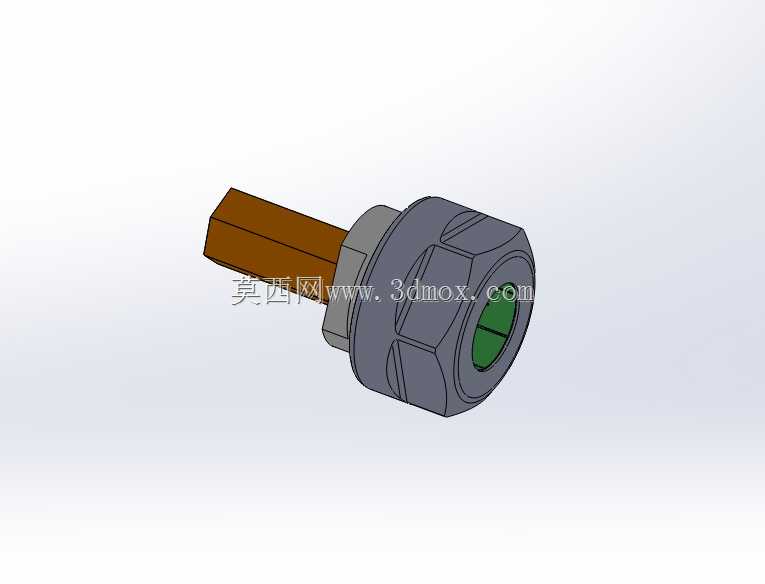

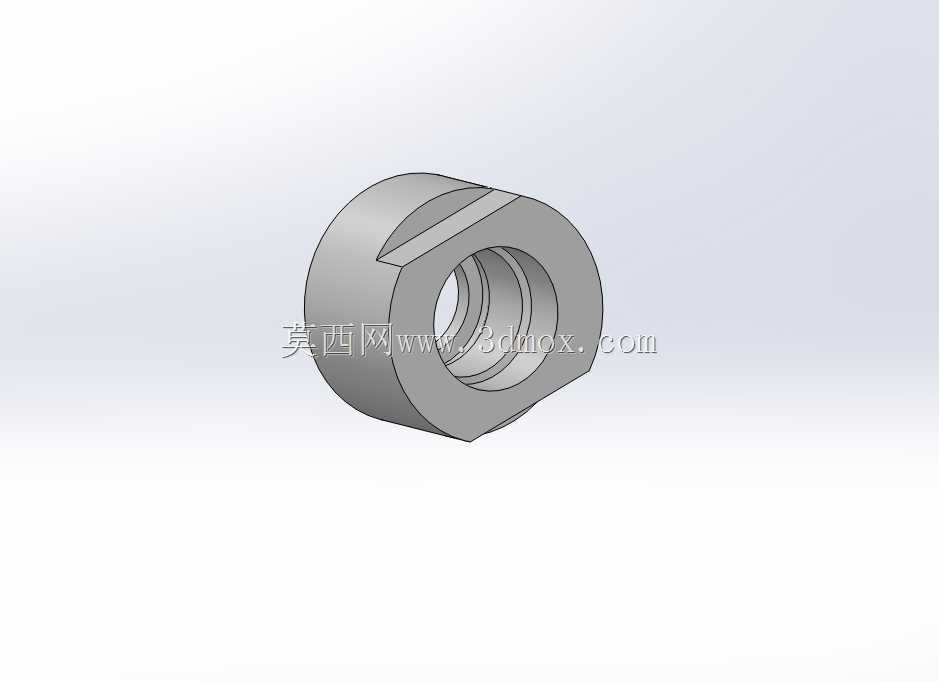

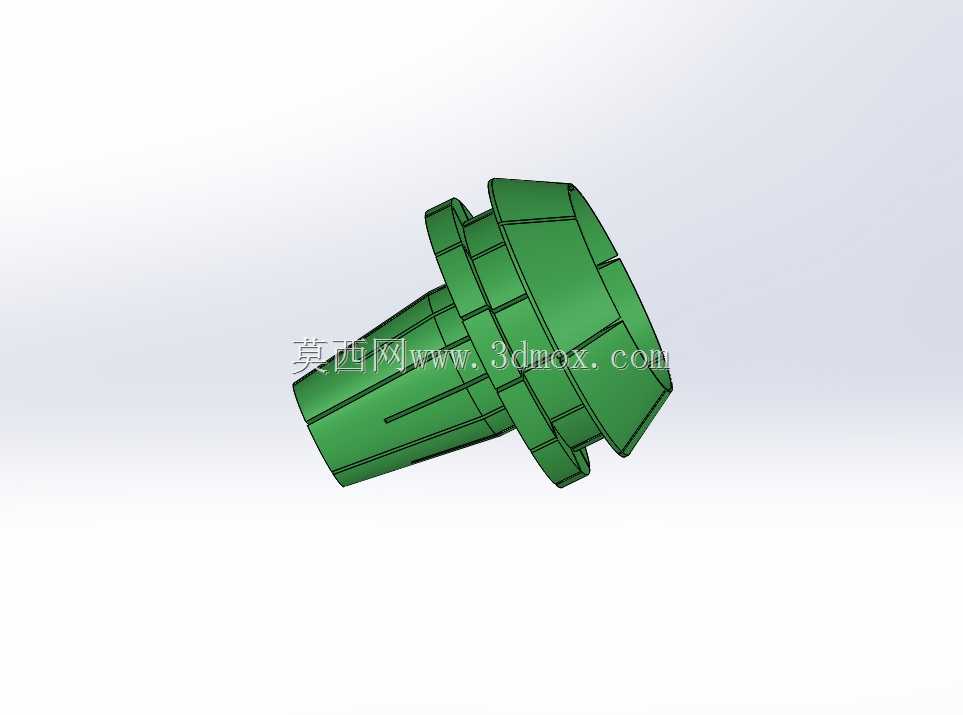

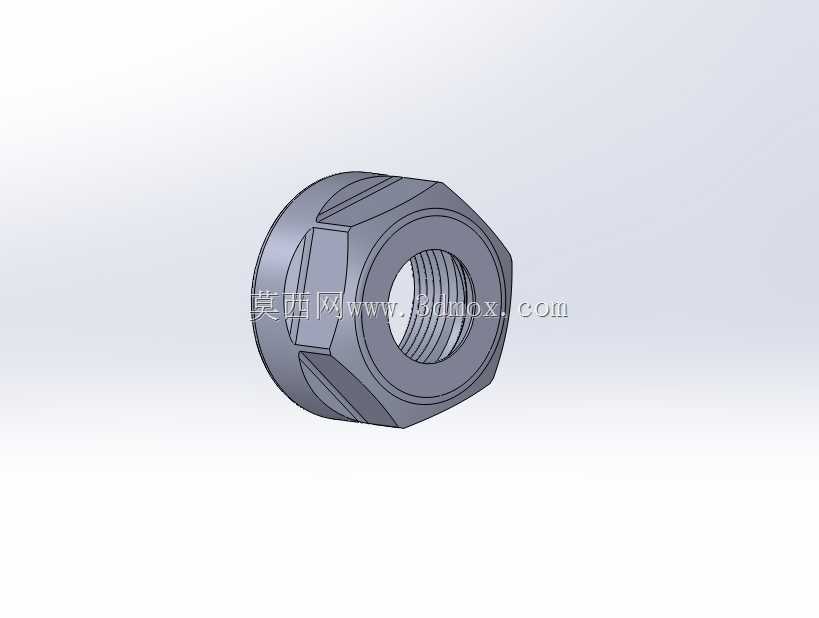

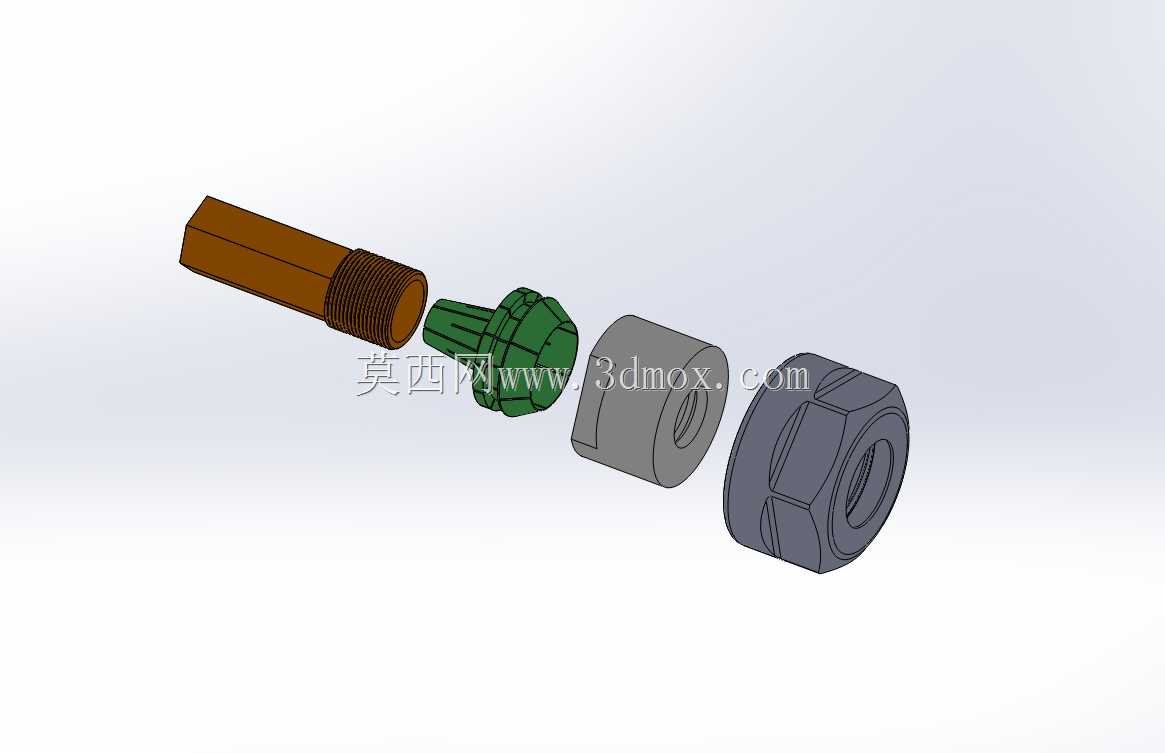

　　这款异径管的整体结构采用阶梯式轴类设计，大端为适配ER11夹头安装位的外轮廓，带标准的锁紧定位凸缘，凸缘的厚度、外径尺寸严格匹配ER11夹头的锁紧螺母内槽公差，安装时可以直接嵌入原有夹头的定位槽内，不会出现锁紧时跟转、轴向窜动的问题；小端为ER8夹头的内锥安装腔，锥度完全遵循ER夹头的标准8度单边锥度，内壁的粗糙度控制在Ra1.6以内，保证ER8夹头装入后锥面贴合率不低于90%，夹持刀具时不会出现偏摆，能保证加工时的径向跳动控制在0.01mm以内，满足精加工的精度要求。

　　从设计逻辑上看，这款异径管没有多余的冗余结构，所有的阶梯端面都做了15度的倒角过渡，一方面是去除加工时的锐边毛刺，避免安装时划伤操作人员、刮损夹头内壁，另一方面也能在装入夹头时起到导向作用，不用反复对位就能快速把夹头推送到位。外圆上的多道环形槽并非装饰结构，而是做了减重和应力释放设计——这类转接件在长期承受锁紧螺母的夹紧力、以及主轴高速旋转的离心力时，应力容易集中在阶梯轴的变径位置，环形槽可以切断应力传递路径，避免长期使用后出现开裂变形；同时槽内可以留存少量润滑脂，长期拆装时不会因为接触面锈蚀出现卡死的问题。

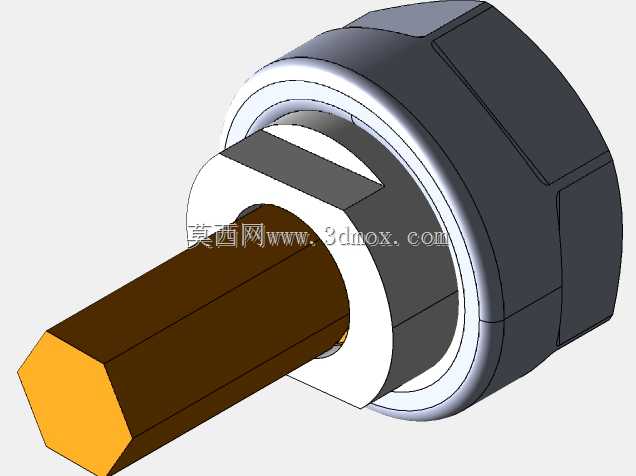

　　安装边界上，这款异径管的总长度控制在32mm，最大外径为19mm，装入ER11夹头座后，伸出端的长度不会超过原有ER11夹头的伸出长度，不会和工件、刀具护罩产生运动干涉，适配市面上绝大多数标配ER11夹头的主轴单元，不管是小型雕刻机、走心机的副主轴，还是台式钻床的改装夹头座，都能直接适配使用。夹持范围上，通过这个异径管转接后，原本只能装夹1-7mm直径刀具的ER11夹座，就可以兼容ER8夹头的1-5mm夹持范围，针对小直径的微型铣刀、中心钻、 tiny 棒料工件的装夹需求，不用更换整套主轴，只需要更换这个转接套管就能实现，在小批量零件加工、工装快速换型的场景里，能大幅减少工装准备的时间。

　　实际加工这类零件时，采用棒料一次车削成型的工艺，外圆和内锥面在一次装夹中完成加工，保证内锥和外圆的同轴度公差，后续再通过数控铣加工出外壁的防滑平面，方便拆装时用扳手夹持，不会因为表面太光滑出现拧不紧的问题。材料选用常规的40Cr合金钢，调质处理后硬度达到HRC28-32，既有足够的韧性承受夹紧力，又有足够的耐磨性，长期拆装夹头也不会出现内壁磨损、锥度失准的问题，使用寿命和原装夹头的寿命基本持平。

　　在实际车间使用场景里，这类异径转接件属于不起眼但使用率极高的工装辅件，很多小型加工门店在做精密小件加工时，不会专门采购多台不同夹头规格的设备，就靠这类转接件来拓展现有设备的加工能力，比如做首饰加工、小型精密五金件车铣时，经常需要用到直径1mm左右的微型刀具，ER11夹头夹持小直径刀具时的抱紧力不足，容易出现掉刀、偏摆的问题，转接ER8夹头后，因为ER8夹头的锥面更小，夹紧时的抱紧力更集中，夹持小直径刀具的稳定性更好，加工出来的零件表面粗糙度、尺寸精度都能得到明显提升。另外在一些专用自动化设备的主轴改装场景里，受限于安装空间，主轴本身的尺寸不能做的太大，只能选用小规格的ER8夹头，但设备上标配的锁紧机构是适配ER11规格的，这时候这款异径管就可以作为中间适配件，不用改动原有设备的锁紧结构，就能完成小规格主轴的装配，大幅降低设备改装的成本和周期。
