涂装线配套发那科机器人夹持抓手结构

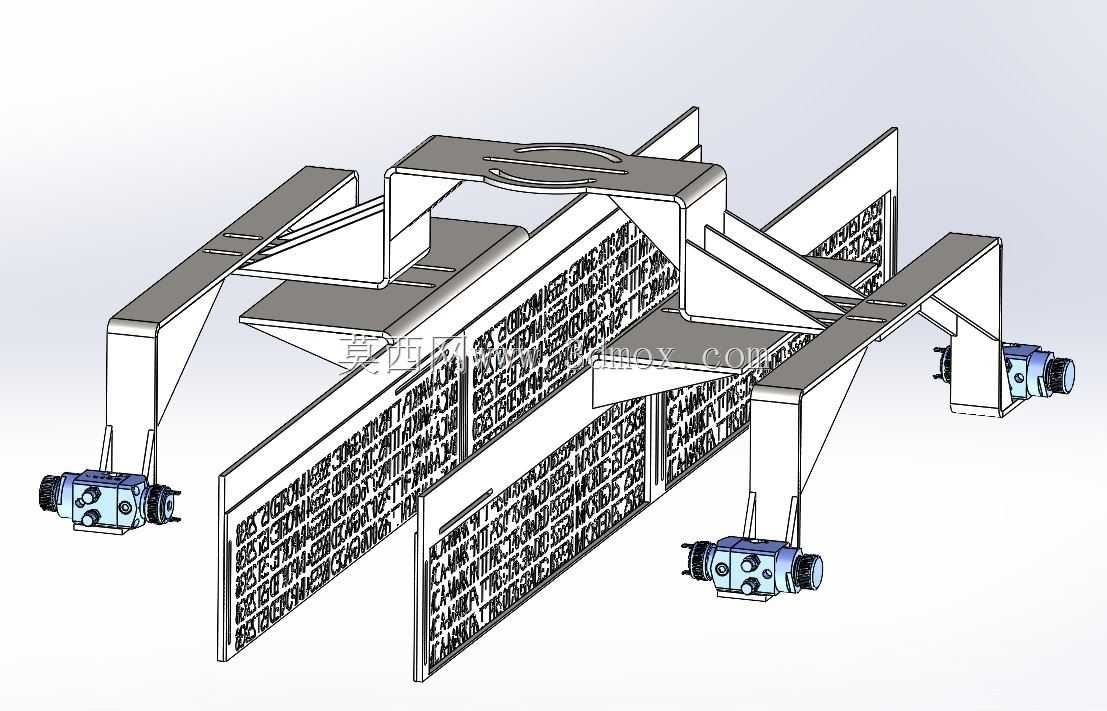

　　这套夹持机构是为涂装生产线滚筒输送段配套设计的机器人末端执行件，适配发那科系列六轴机器人的末端安装法兰，主要针对木质包装件的自动化喷涂工位做结构适配，解决传统人工上下料、夹持定位精度不足导致的喷涂膜厚不均、边角漏喷的现场问题。从结构布局来看，整套抓手采用双侧对称龙门式框架作为主体承载结构，框架主体采用折弯焊接成型的型钢构件，在保证整体刚性的前提下尽可能削减非必要的实体结构，降低末端执行件的整体自重，减少机器人高速移位过程中的负载冗余，避免长时间运行导致的机器人关节轴过载磨损。抓手的夹持定位面做了密集的镂空网格设计，这部分结构并非单纯为了减重，核心是考虑喷涂作业过程中，过喷的漆雾可以顺着镂空网格快速散逸，

　　不会在抓手定位面大量堆积造成漆层增厚，影响后续夹持的定位精度，同时网格结构的边缘做了倒钝处理，避免夹持过程中刮伤木质包装件的表面基材，减少喷涂前的表面修补工作量。两侧的夹持支腿末端设置了可调式的压持模块，模块与支腿之间采用腰型孔连接，可以根据不同批次木质包装件的外形尺寸做横向、纵向的位置调整，调整行程覆盖现场常用的三类标准木质包装尺寸边界，不需要更换整套抓手就能完成多规格产品的快速换产，适配产线多品种小批量的生产节奏。安装边界方面，整套抓手的末端连接法兰完全匹配发那科对应负载级别机器人的标准安装孔位，法兰端面设置了定位止口，安装时不需要额外做适配转接板，直接通过螺栓锁紧就能完成装配，气路管线顺着框架内侧的走线槽布置，

　　所有管线都做了耐高温漆雾腐蚀的护套防护，避免长期在喷涂车间的漆雾、高温烘烤环境下出现管线老化开裂的问题。从实际作业逻辑来看，当木质包装件顺着滚筒输送线抵达喷涂工位的预设停止位时，机器人携带抓手从等待位移动到包装件正上方，两侧支腿顺着包装件的外侧轮廓下行，直到压持模块贴合包装件的上端定位基准面，完成夹持定位后，机器人带动包装件按照预设的喷涂轨迹移动，配合固定工位的自动喷枪完成六个面的均匀喷涂，喷涂完成后再将包装件放回到滚筒输送线上，顺着输送线进入后续的烘烤工序。这套结构在设计时特意规避了传统夹持机构的夹爪遮挡问题，整个夹持点位仅接触包装件上端的非外观面，所有需要喷涂的外观面都完全暴露在喷枪的作业范围内，不会出现夹持位置的漏喷问题，

　　不需要后续人工补喷，能有效提升整条涂装线的自动化作业效率。框架的受力点做了局部的加强筋焊接，在机器人做急停、快速转向动作时，框架整体的形变量控制在0.2mm以内，不会因为结构形变导致夹持的包装件出现移位掉落的风险。考虑到喷涂车间定期做溶剂清洁的维护需求，整套抓手的所有外露结构面都做了圆弧过渡处理，没有清洁死角，附着的漆层可以通过溶剂擦拭快速清理，不需要拆解结构就能完成日常维护，降低现场运维的工作量。
