PB型颗粒烤架隔热导流钣金结构

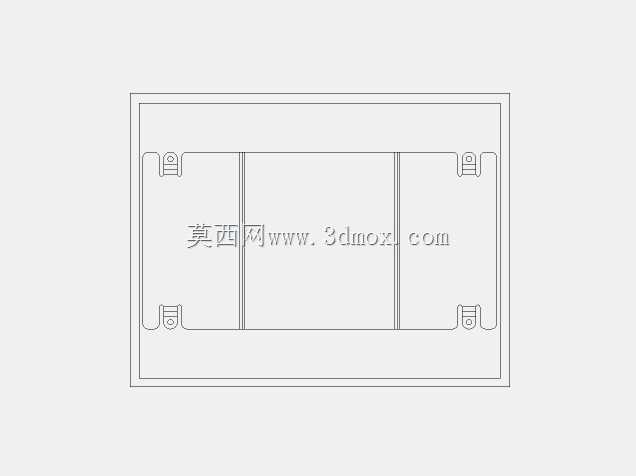

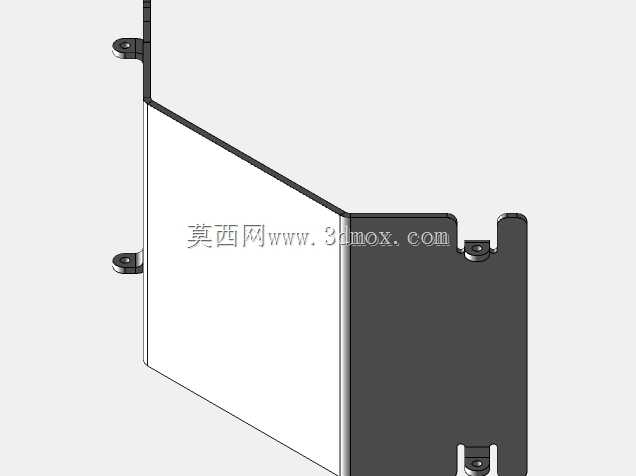

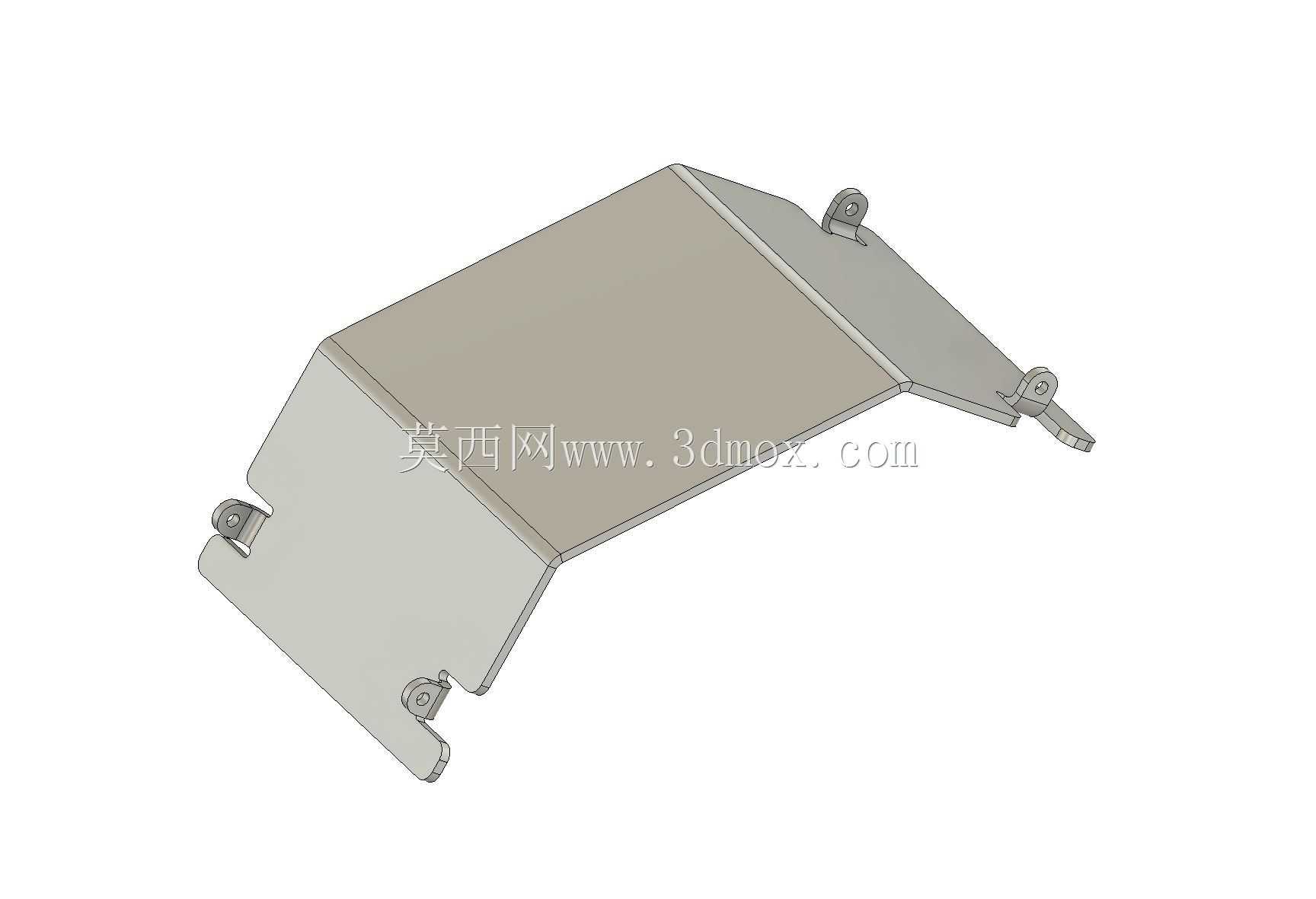

　　该结构件配套颗粒类烧烤设备使用，核心作用是在燃烧腔与食材放置区域之间形成热流导向与热阻隔，避免燃烧区域的高温直接辐射至烤架外侧壳体，同时引导燃烧产生的热气流沿预设路径均匀扩散至烤制区域，减少局部过热导致的食材烤焦问题，也能降低设备外壳的温升速率，避免使用过程中误触造成烫伤。从结构形态来看，整体采用折弯成型的钣金主体，主体板面根据热流走向设置了倾斜角度，并非平面结构，倾斜角度的设定参考了颗粒燃烧时热气流自然上升的流向，能够让热流在接触板面后顺着倾斜方向均匀铺散，不会在局部形成涡流造成热量堆积。板面边缘设置了多处带安装孔的固定支脚，支脚与主体板面采用一体折弯或焊接固定，安装孔位的位置匹配烤架内部预设的安装凸台，

　　安装时无需额外制作转接支架，直接通过标准紧固件即可完成固定，安装后板面与燃烧腔、烤网的间距经过匹配设计，既保证足够的隔热间隙，也不会占用过多烤架内部的有效烤制空间。在设计过程中，首先需要匹配对应型号烤架的内部安装边界，确认安装点位的坐标、固定凸台的高度、相邻部件的避让距离，避免安装后与送料结构、点火组件、温度探测部件产生干涉。主体板材的厚度选择兼顾隔热性能与结构强度，过薄的板材在长期高温烘烤下容易产生形变，导致导流角度偏移，影响热流分布效果；过厚的板材则会增加不必要的重量，提升材料成本，同时会延长设备预热的等待时间。板面的折弯圆角经过工艺优化，避免过小的折弯圆角造成板材应力集中，在反复冷热交替的使用环境下出现开裂问题，

　　也避免过大的圆角导致热流在转角处形成紊流。固定支脚的结构设计考虑了安装容错性，安装孔采用略大于紧固件直径的尺寸，允许安装时存在小范围的位置调整，抵消钣金加工过程中产生的尺寸公差，也能抵消设备长期使用后壳体轻微形变带来的安装错位问题。支脚的折弯角度经过反复校核，保证安装完成后主体板面的倾斜角度符合热流导向的设计要求，不会因为支脚角度偏差导致板面倾斜角度过大或过小，造成热流导向偏离预设路径。在实际应用场景中，这类导流隔热板直接决定了颗粒烤架内部的温度场分布均匀性，合格的导流结构能够让烤网区域的温差控制在合理范围内，避免同一烤网区域部分位置温度过高烤焦食材、部分位置温度不足无法熟透的问题。

　　同时隔热层的存在能够让设备外壳温度保持在安全范围内，即使长时间连续烤制，外壳温度也不会达到烫伤皮肤的阈值，提升设备使用的安全性。设计过程中还需要考虑日常清洁的便利性，板面整体采用光滑无多余凸起的结构，没有容易积留油污、食物残渣的死角，使用后可以直接擦拭清洁，不会因为结构缝隙残留污垢影响后续使用。边缘位置做了卷边或钝化处理，避免安装、清洁过程中锋利的钣金边缘划伤操作人员。从安装边界来看，该结构件的整体外轮廓完全处于烤架内部的安装腔范围内，安装后不会突出至烤架的操作面，也不会与烤网的抽拉路径产生干涉，用户更换烤网、添加燃料时都不会触碰到该结构件。所有固定点位的受力经过校核，在板材长期受热、设备移动产生震动的情况下，支脚不会出现断裂、松动的问题，保证结构长期使用的稳定性。
