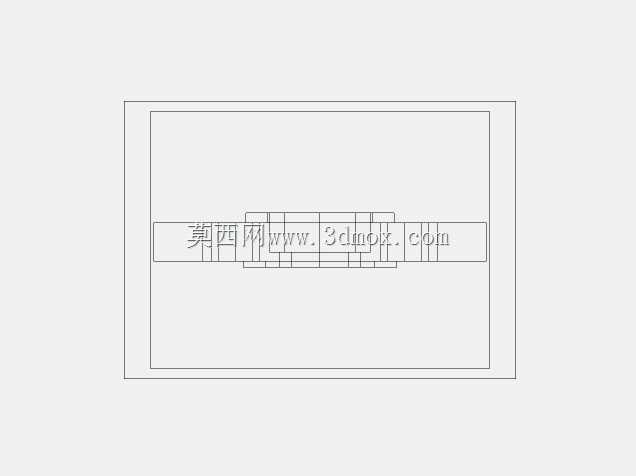

一英寸150磅级突面钢制法兰结构

　　在工业管路系统的搭建过程中，法兰是实现管段之间、管路与阀门设备之间可拆卸连接的核心承压部件，本次呈现的1英寸150磅级突面法兰，主要应用于低压流体输送场景，常见于给排水、暖通循环、普通化工介质输送、压缩空气管网等工况的管路对接作业中。这类法兰的核心作用，是通过螺栓预紧力挤压密封垫片，在两个对接法兰的突面之间形成可靠的密封屏障，阻断管内介质的外泄通道，同时保证管路连接位置具备足够的结构强度，承受管路内压、管路振动以及一定的外部载荷冲击。从结构设计逻辑来看，该法兰采用突面密封面形式，密封面略高于法兰盘本体平面，这种设计的优势在于密封面加工面积更小，平面度与表面粗糙度更容易控制，加工成本相对更低，同时在螺栓预紧时，

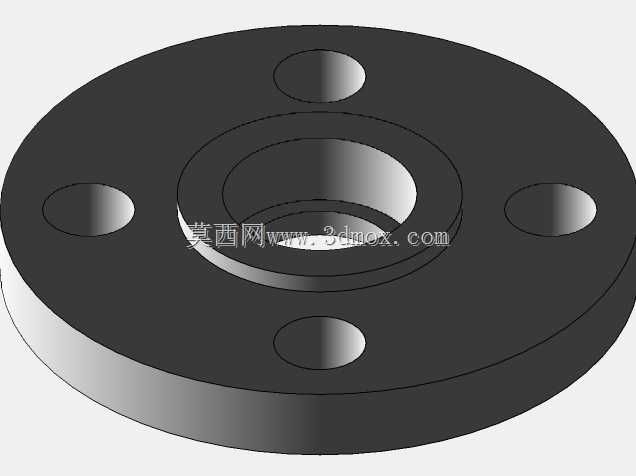

　　密封比压能够集中在密封面区域，用更小的螺栓预紧扭矩就能达到所需的密封压强，适配低压工况下的非金属垫片、缠绕式垫片安装使用。法兰整体为圆盘式结构，中心开设与1英寸公称通径匹配的流通孔，流通孔周边的凸台即为突面密封结构，法兰盘本体上均匀分布四个螺栓通孔，孔位的分度圆直径、孔径尺寸严格匹配150磅压力级的法兰尺寸标准，安装时只需将对接法兰的螺栓孔对齐，穿入对应规格的螺栓，按照对角线顺序分次拧紧螺栓，就能保证密封面受力均匀，避免因局部受力过大导致垫片压溃或者受力过小出现介质渗漏。在实际安装边界上，该法兰的外径尺寸、厚度尺寸均符合对应压力等级的规范要求，安装时需要预留足够的螺栓操作空间，保证扳手能够顺利完成螺栓拧紧作业，

　　同时法兰背面与管道焊接的位置，需要根据对接管道的壁厚开制对应角度的焊接坡口，保证焊脚高度满足承压强度要求，避免焊接位置出现应力集中或者焊接缺陷。从建模细节来看，该结构完整还原了法兰的所有几何特征：螺栓孔的倒角处理、密封面的表面加工余量预留、法兰盘外缘的圆角过渡，这些细节都是实际生产加工中必须考虑的工艺要素，比如螺栓孔两端的倒角，既可以去除钻孔产生的毛刺，避免安装时划伤螺栓螺纹，也能引导螺栓顺利穿入孔位，提升现场安装效率；法兰外缘的圆角过渡则可以消除加工后的锐边，避免搬运、安装过程中割伤操作人员，同时减少热处理或者承压过程中的边缘应力集中问题。在实际选型应用中，这类150磅级的突面法兰，适用的工作压力不超过1.6MPa，

　　工作温度根据匹配的垫片材质不同，覆盖从常温到200摄氏度左右的工况，在民用建筑的消防水管路、工厂的压缩空气分支管路、普通冷却水循环管路中应用极为广泛。不同于对焊法兰的高承压能力，这类板式平焊结构的突面法兰，结构重量更轻，加工工序更少，生产成本更低，完全能够满足低压管路的连接需求，在管路需要定期拆卸检修的位置，比如阀门两端、设备接口位置，采用法兰连接相比直接焊接，能够大幅降低后期检修的拆装难度，不需要对管路进行切割作业就能完成部件更换。建模过程中，对法兰的各个尺寸公差配合也做了对应还原，比如螺栓孔与螺栓之间的间隙量，既能够补偿一定的管路安装错位误差，也不会因为间隙过大导致法兰对接时出现偏斜，密封面的平面度控制在标准要求的范围内，保证垫片受压均匀。在管路系统的应力计算中，法兰位置是管路刚度变化的节点，该法兰的厚度设计经过强度校核，能够承受管路内压产生的轴向拉力，以及管路热胀冷缩产生的附加载荷，不会在运行过程中出现法兰变形导致密封失效的问题。日常运维中，这类法兰的检查重点主要是密封面位置是否有介质渗漏痕迹，螺栓是否出现松动，尤其是在管路系统经历温度变化、压力波动之后，需要对螺栓预紧力进行二次复核，避免因为垫片蠕变导致预紧力下降出现泄漏。
