西门子洗碗机碗篮支撑滚轮结构设计

　　该滚轮部件为嵌入式家用洗碗机内部碗篮组件的核心支撑传动件，主要应用场景为洗碗机内腔上下层碗篮的抽拉导向与承重支撑，在洗碗机日常使用过程中，承担碗篮满载餐具时的全部竖向载荷，同时配合内腔侧壁的导向轨道实现碗篮的顺畅抽拉动作，避免抽拉过程中出现卡滞、晃动、侧偏等问题，直接影响用户取放餐具的操作手感与碗篮运行的稳定性。从实际使用工况来看，洗碗机内腔长期处于高湿度、高低温交替的环境，洗涤阶段水温最高可达70摄氏度以上，同时会接触碱性洗碗粉、漂洗助剂等化学介质，因此该滚轮在材料选型上需要兼顾耐水耐温、耐化学腐蚀、低摩擦系数、抗磨损的特性，通常采用改性PP或者POM材质注塑成型，轮体与轴套部分一体化设计，减少装配环节的公差累积。

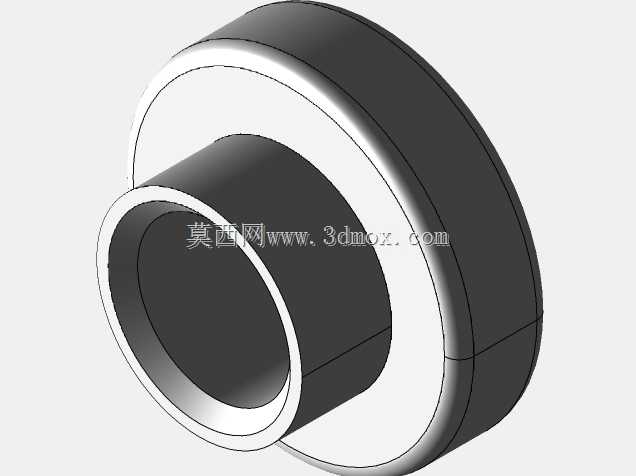

　　从结构设计思路来看，该滚轮采用阶梯轴套式结构，大直径轮面部分与轨道面接触，小直径轴段嵌入碗篮侧支架的安装孔内，轴段内部为中空通孔结构，既可以减少材料用量降低单件成本，也能预留安装销轴的穿入空间，轮面与轴段的衔接处做了大圆角过渡处理，避免应力集中导致长期受力后出现开裂问题。轮面的宽度设计充分匹配洗碗机内腔标准轨道的接触宽度，既不会过窄导致接触应力过大加速磨损，也不会过宽占用过多内腔安装空间，轮体外缘做了微小的倒角处理，装配时可以顺畅导入轨道，不会出现边缘卡滞的情况。从安装边界来看，该滚轮的轴向总长度严格匹配碗篮侧支架的安装座厚度，轴段的外径与碗篮支架的安装孔采用间隙配合，装配后滚轮可以绕销轴自由转动，径向跳动量控制在合理范围内，

　　避免转动时出现偏心晃动。轮体的最大外径尺寸经过反复校核，既要保证碗篮抽拉时的滚动行程足够，降低抽拉阻力，也要控制整体尺寸避免与洗碗机内腔的喷淋臂、水路管路等其他部件发生运动干涉。在实际运行过程中，滚轮与金属或者塑料轨道的接触为线接触形式，滚动摩擦系数远低于滑动摩擦，用户仅需施加很小的力即可将满载餐具的碗篮完全拉出或推入，即使碗篮内放置了较重的陶瓷餐盘、玻璃器皿，抽拉过程也能保持平稳无顿挫。设计时还充分考虑了长期使用的磨损余量，轮面的壁厚预留了足够的磨损厚度，即使经过上万次的抽拉循环，轮面磨损量也不会影响正常的支撑与导向功能，轴段与销轴的接触部位做了表面光洁度优化，降低转动时的摩擦阻力，减少异响的产生。该结构没有多余的复杂零件，

　　整体为一体化注塑成型，生产效率高，单件成本低，装配时仅需将滚轮轴段对准碗篮支架的安装孔，穿入固定销轴即可完成装配，不需要额外的紧固件，适合家电产品的大批量流水线装配作业。结构上没有易脱落的小零件，避免长期在洗碗机内腔高温高湿环境下出现零件脱落掉入喷淋系统、堵塞排水泵的风险，所有边角都做了圆弧钝化处理，装配和后期维护时不会划伤操作人员的手部，也不会刮碰餐具表面造成釉面损伤。
