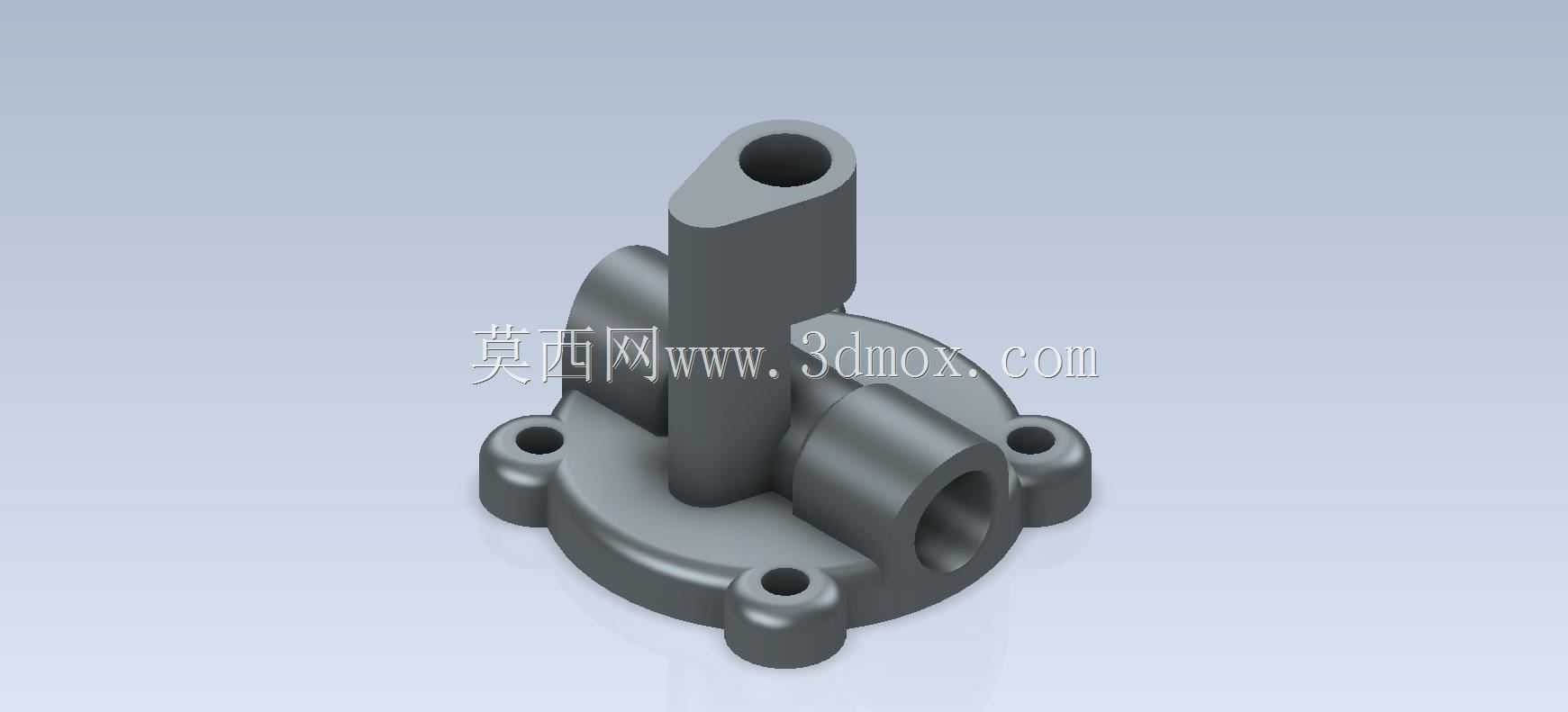

CA6140车床油路分配基座结构练习模型

　　这个零件是CA6140普通车床润滑系统里的油路分配基座，日常安装在主轴箱靠近进给操作机构的侧壁位置，主要承担三路润滑油路的汇通、流向分配以及管路支撑固定的作用，属于车床润滑子系统里的小型集成结构件。从实际使用场景来看，车床主轴箱内的齿轮、轴承、滑移齿轮拨叉部位需要持续的低压润滑油喷淋润滑，这个基座就是把主轴箱内置柱塞泵输出的压力油，按照不同油路的阻尼需求分配到三个对应润滑点位，同时自身作为硬油管的安装支撑座，避免机床运行时的振动导致油管接头松脱漏油。

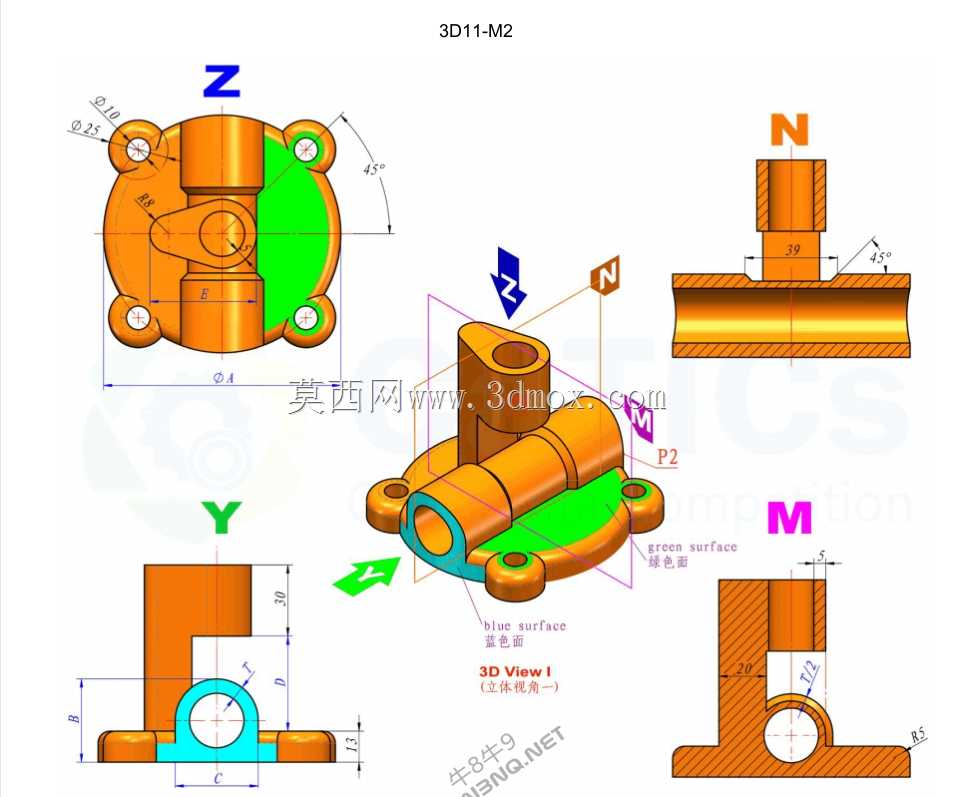

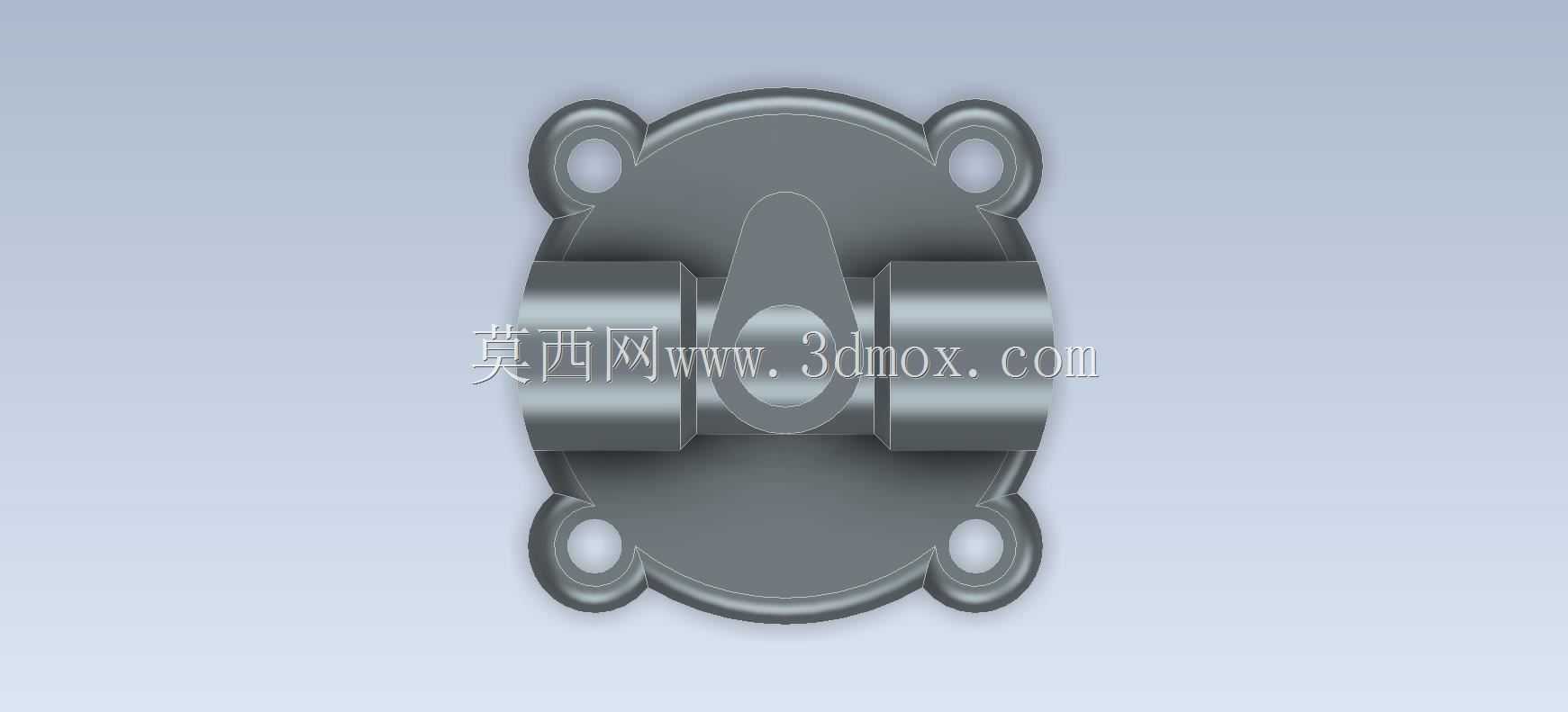

　　设计思路上，这个零件采用了一体化铸造成型后机加工的工艺路线，底部的圆形法兰盘是主要安装基准，法兰上均匀分布四个带沉孔的安装耳，沉孔深度刚好容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出法兰端面，避免和周边的齿轮、轴类零件发生运动干涉。法兰中心位置的主通孔是主进油通道，和主轴箱内的油泵出油口对接，孔径尺寸匹配车床常用的6mm紫铜油管接头，孔口做了120度的倒角，既方便安装时引导油管插入，也能去除机加工产生的毛刺，避免长期运行中毛刺脱落堵塞油孔。

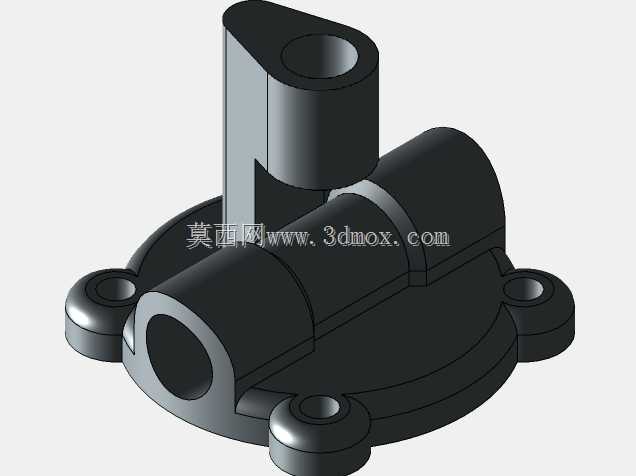

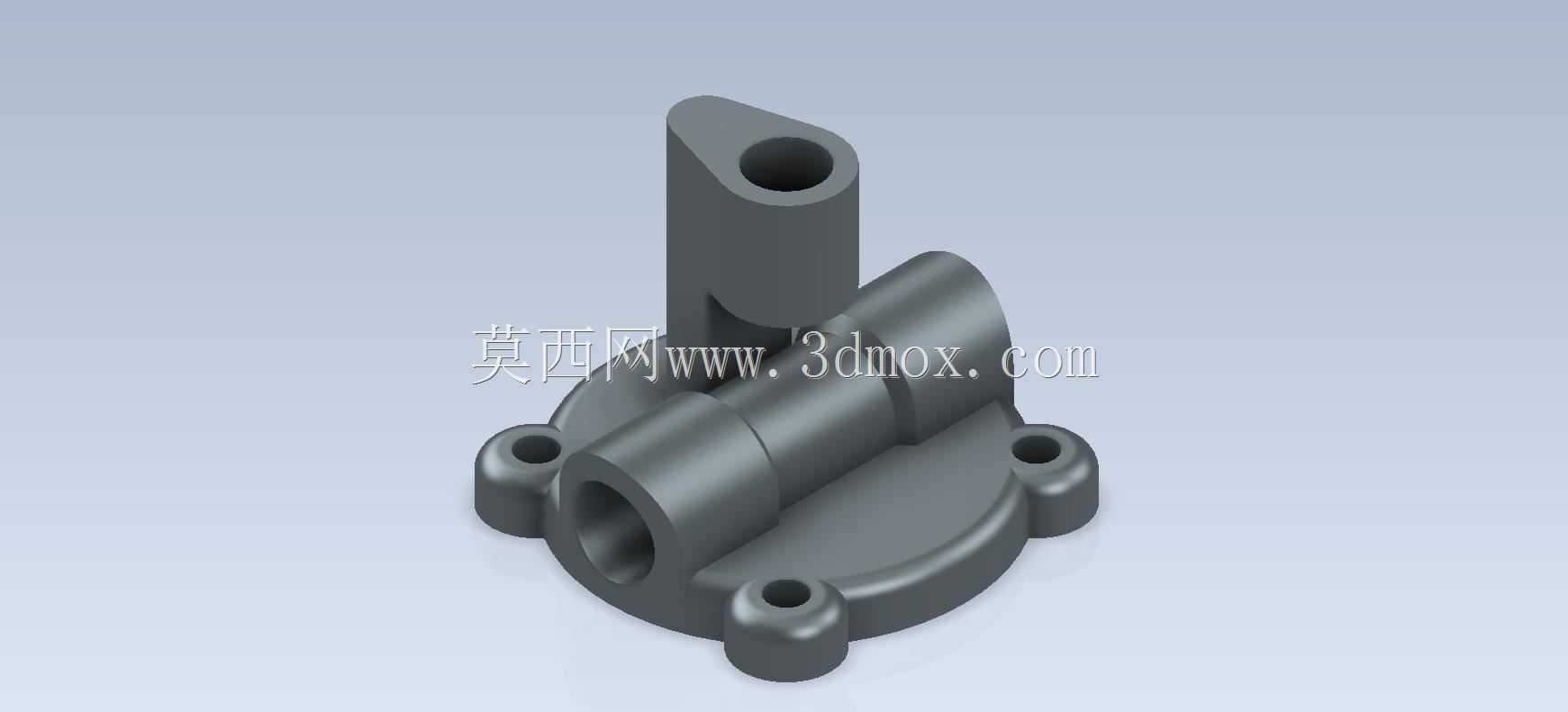

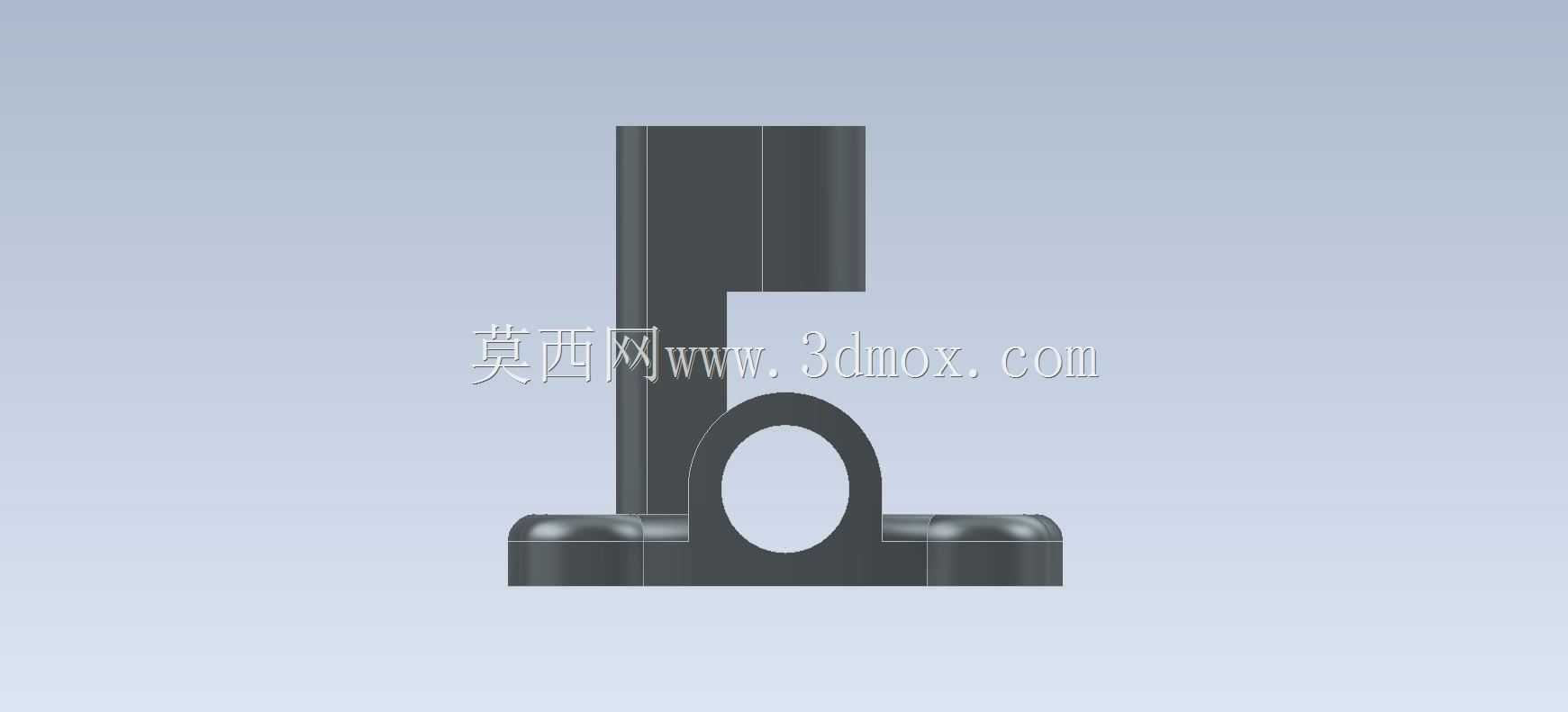

　　从主体结构来看，主筒体沿着法兰端面水平延伸，筒体上垂直向上伸出一个圆柱形支耳，支耳内的通孔和主筒体的主油道垂直贯通，这是第一路分油通道，支耳顶端的平面经过铣削加工，粗糙度达到Ra3.2，用来安装油管接头的密封垫片，保证油路密封性能，不会因为机床运行时的油温升高出现渗油问题。主筒体靠近法兰的位置还有一个径向贯通的小孔，是第二路分油通道，这个通道的孔径比主油道小2mm，用来控制该支路的润滑油流量，避免过多的油流向低负载的拨叉润滑点，导致主轴前轴承的润滑油量不足。主筒体的另一端是封闭的止口结构，这个位置预留了安装油路阻尼塞的内螺纹孔，通过更换不同孔径的阻尼塞，可以调整整个油路的系统压力，适配不同季节、不同粘度润滑油的使用需求。

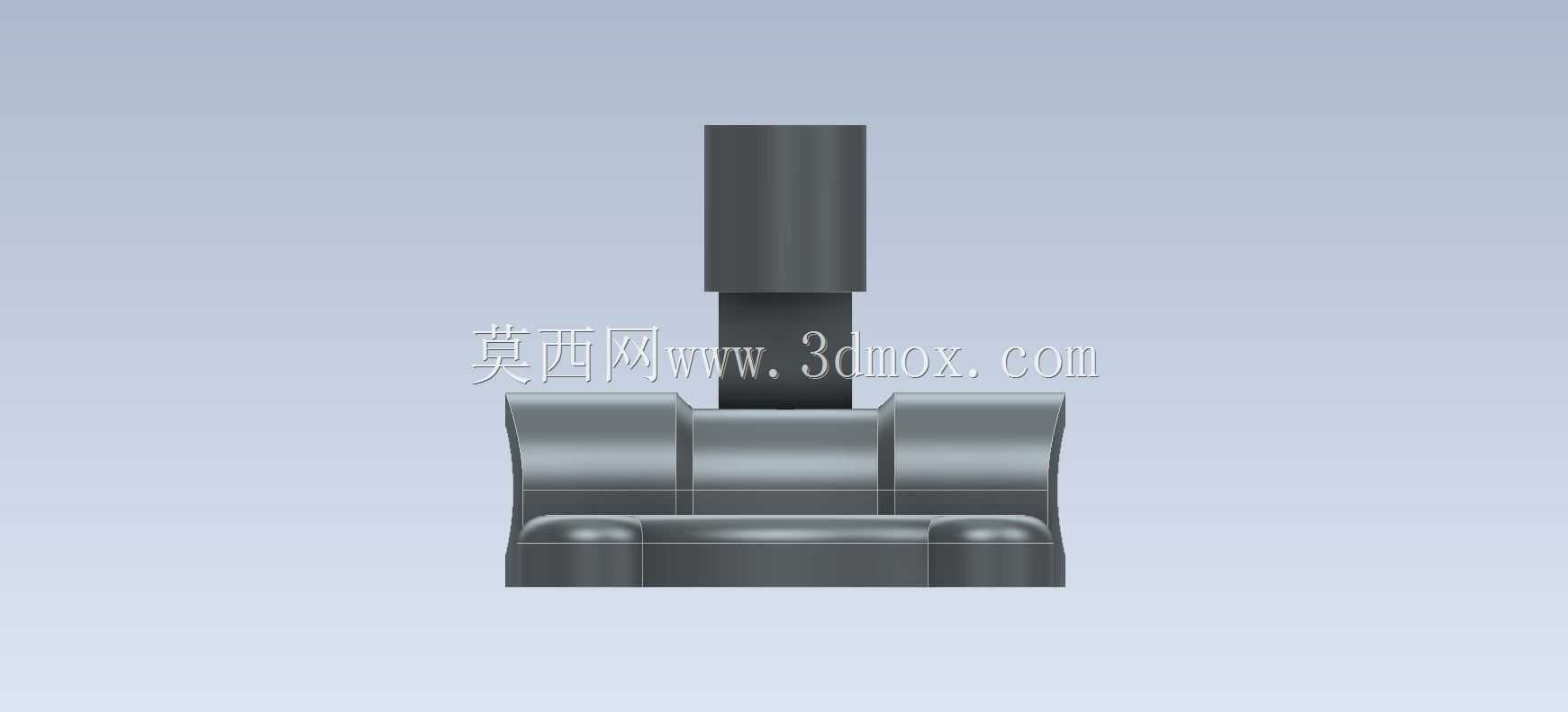

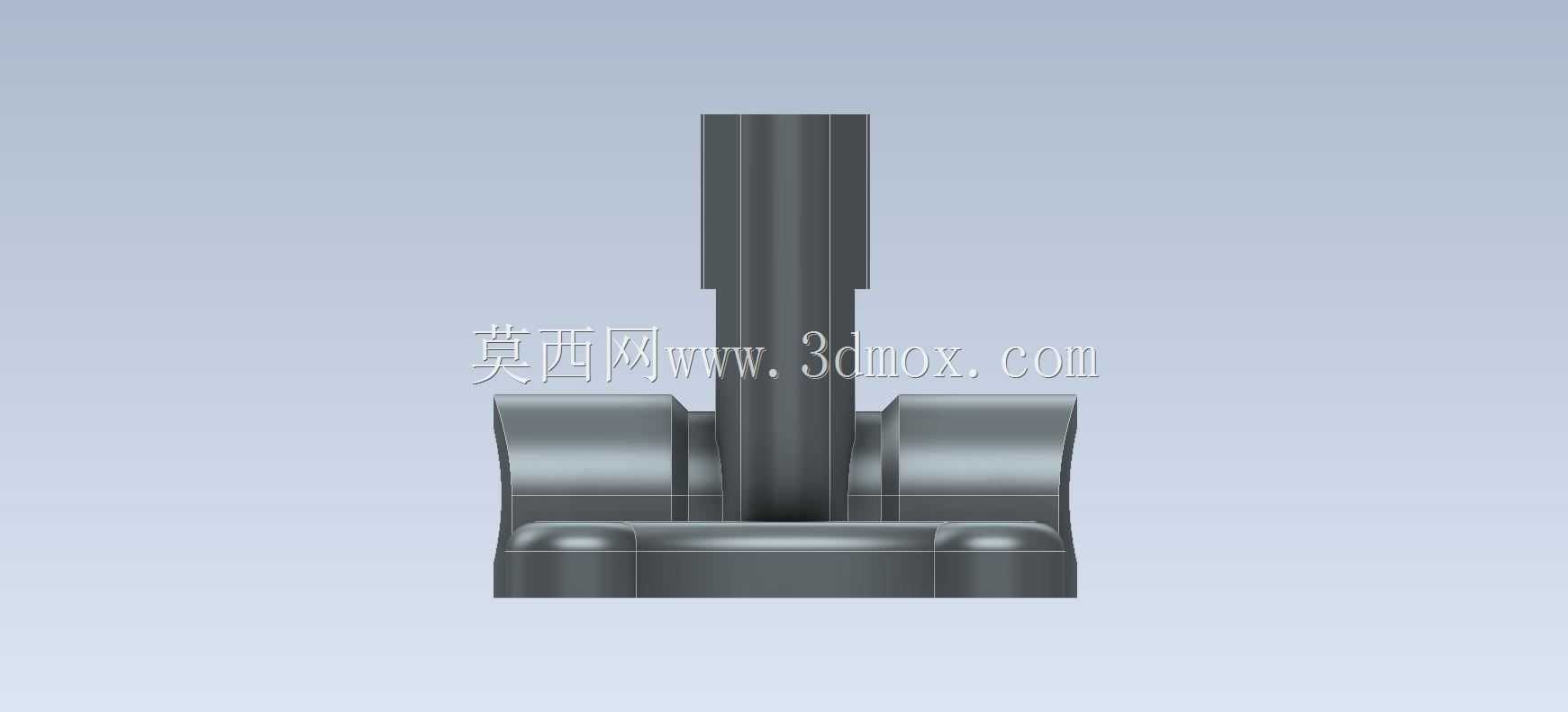

　　安装边界方面，这个零件的整体安装高度不超过80mm，法兰最大直径62mm，四个安装孔的中心距是50mm，匹配CA6140主轴箱侧壁预先铸出的安装凸台尺寸，安装时不需要额外调整周边零件的位置，直接替换原有老化的基座即可。垂直支耳的中心距离法兰安装面的高度是58mm，刚好避开主轴箱内的II轴滑移齿轮的运动行程，齿轮换挡移动时不会和支耳发生碰撞。主筒体的外圆直径是22mm，和周边的箱壁加强筋之间预留了至少5mm的间隙，方便操作人员在后期维护时拆装油管接头，不需要拆解周边的轴系零件。

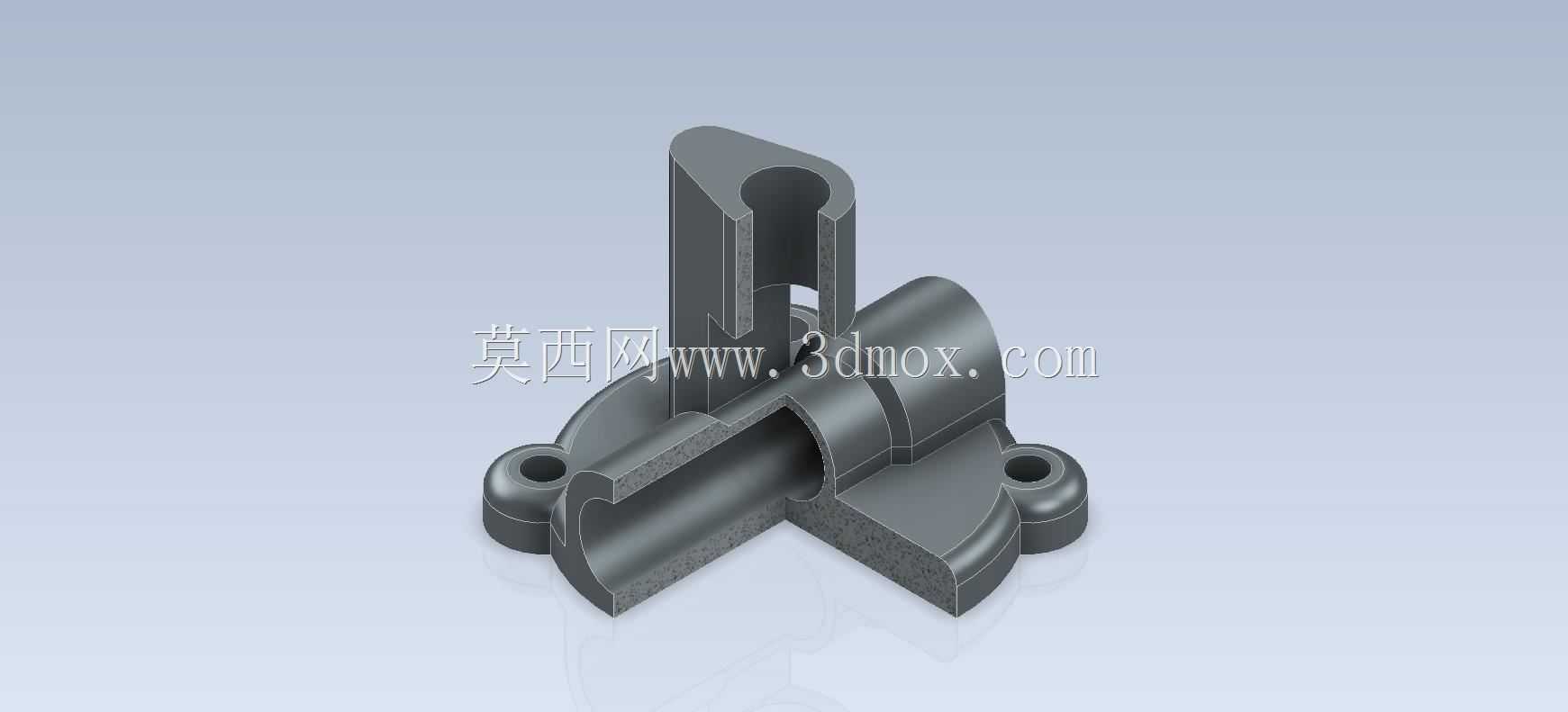

　　结构细节上，所有的油道孔相贯位置都做了圆角过渡，避免直角相贯处的应力集中，因为机床长期运行时会有持续的微幅振动，直角位置容易产生疲劳裂纹，导致油路内部泄漏，润滑油无法到达指定润滑点位，加剧零件磨损。法兰和主筒体、垂直支耳的连接位置都做了R3的铸造圆角，既方便铸造时的金属液填充，减少铸件的缩松缺陷，也能降低机加工时的应力变形，保证安装面的平面度要求。所有外露的棱边都做了0.5mm的倒角，去除飞边毛刺，避免装配时划伤操作人员的手套，也防止毛刺掉入主轴箱内部，被齿轮卷入造成齿面划伤。

　　从建模练习的角度来看，这个零件涵盖了拉伸、旋转、打孔、阵列、倒角、圆角等常用的三维建模特征，适合初学者掌握多特征组合建模的思路，尤其是不同方向孔道的相贯处理、安装沉孔的尺寸匹配、安装基准和功能结构的位置约束，都是机械零件建模里的基础要点。练习建模时需要先确定法兰安装面作为第一基准，再依次搭建主筒体、垂直支耳的结构，最后处理油道孔和安装孔，特征顺序和实际加工工艺顺序保持一致，这样建出来的模型参数化关联性更强，后期修改尺寸时不会出现特征报错的问题。实际生产中这个零件采用HT200灰铸铁铸造，经过时效处理后再进行机加工，灰铸铁的减震性能好，能吸收机床运行时的振动，同时材质本身的微孔结构有一定的储油能力，能提升接头位置的密封性能，长期使用也不容易出现变形问题。
