CA6140车床杠杆式传动连接构件

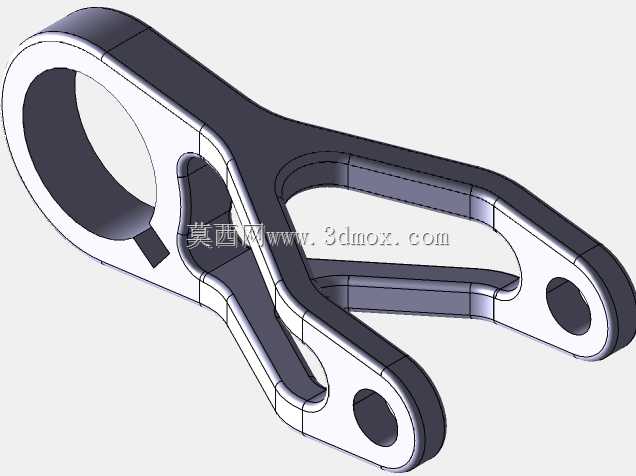

　　在普通卧式车床的进给传动与操作机构中，这类叉形杠杆构件承担着动力传递与动作切换的核心作用，是机床操作机构里实现力的方向转换、行程放大的关键受力件。从结构形态来看，构件一端设置大直径环形安装孔，用于与固定铰接销轴配合，作为整个杠杆摆动的旋转支点，孔内壁的加工精度直接决定杠杆摆动的顺畅度与长期使用的磨损量，设计时需预留足够的配合公差带，保证铰接处既无卡滞也无过大旷量。构件主体采用变截面叉形臂结构，从支点孔向另一端延伸出两条平行的连接臂，臂身根据受力路径做了厚度渐变处理，在应力集中的弯折区域做了圆弧过渡，避免交变载荷下出现疲劳断裂，两条臂的末端分别设置同轴的小直径连接孔，用于与拉杆、拨叉等执行部件铰接，将杠杆的摆动动作传递到末端执行机构，实现主轴变速、进给量切换或者离合机构的动作控制。

　　从实际应用场景出发，这类杠杆构件通常安装在车床主轴箱侧面或者进给箱的操作机构腔内，工作时承受操作手柄传递的手动作用力，以及传动机构反馈的交变载荷，因此结构设计时首先要保证足够的刚性，避免受力时臂身出现过大形变导致动作不到位，同时还要控制构件自身重量，减少操作时的阻力，提升操作手感。设计过程中，首先根据机构的传动比需求确定支点孔与两个末端连接孔的中心距，三个孔的位置度公差是整个构件的核心精度要求，直接决定传动的准确性，如果孔位偏差过大，会出现操作行程不足、档位挂接不到位或者机构卡死的问题。

　　在安装边界方面，大直径支点孔的轴向长度需要与安装座的铰接位宽度匹配，保证构件安装后不会出现轴向窜动，叉形臂的开档尺寸需要适配所连接的拨叉或者拉杆的安装宽度，避免装配时出现干涉，臂身的外轮廓需要与箱体内壁、周边其他传动构件预留足够的安全间隙，保证杠杆在整个摆动行程范围内不会与周边零件发生剐蹭。构件的厚度方向尺寸需要适配箱体内腔的安装空间，不能超出腔体的容纳范围，同时要保证铰接销轴穿过时，两端的卡簧或者锁紧结构有足够的安装空间。

　　从受力特性分析，杠杆在工作时，支点孔处承受最大的支撑反力，弯折区域是应力集中的高发位置，因此在三维建模过程中，需要对弯折处的圆角半径做反复校核，既要避免圆角过小导致应力集中，也要避免圆角过大与周边零件产生干涉。两个末端连接孔因为要频繁承受拉杆的拉压作用力，孔壁需要设计足够的接触长度，降低接触面的压应力，减少长期使用后的磨损变形。构件表面的棱边全部做倒角处理，避免装配时划伤操作人员，也减少热处理过程中的应力集中风险。

　　在结构优化层面，这类杠杆构件不需要做多余的减重孔设计，因为本身安装空间紧凑，多余的孔洞反而会削弱结构强度，臂身的截面采用等强度设计思路，在受力较大的靠近支点区域适当增加厚度，向末端逐渐减薄，在保证强度的前提下尽可能降低构件自重，减少操作时的惯性力，让档位切换动作更加干脆利落。铰接孔的端面需要设计沉台结构，用于容纳润滑脂或者耐磨衬套，提升铰接部位的使用寿命，减少日常维护的频率。
