CA6140车床用铰接支撑连接构件

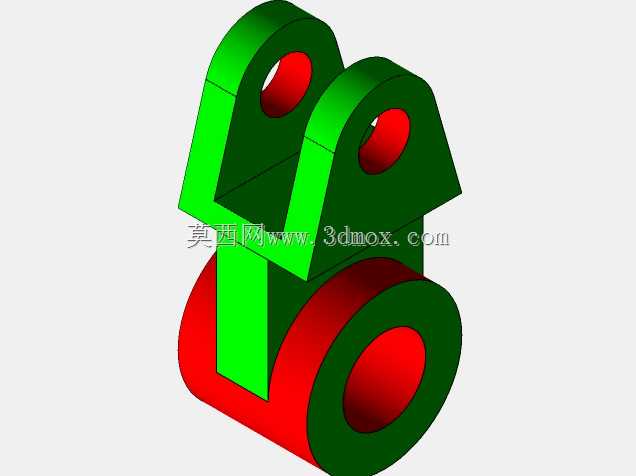

　　在普通卧式车床的进给传动与挂轮架配套结构中，这类带双铰接耳与同轴套体的连接构件，是承担动力传递路径中角度补偿、浮动支撑作用的核心小件，日常加工中频繁承受交变的径向载荷与小幅摆动扭矩，对结构的刚度匹配、铰接间隙控制有明确的工程要求。从实际装配场景来看，该构件上端的两个平行带孔耳板，用于与车床挂轮系统的摆臂销轴配合，实现摆臂的定轴摆动自由度，耳板的孔位同轴度、两耳板的平行度直接决定了摆臂转动时的卡滞概率，若两孔同轴度超差0.02mm以上，销轴装配后会出现别劲现象，长时间运行会加剧销轴与孔壁的磨损，导致挂轮啮合间隙波动，直接影响螺纹加工、进给走刀的精度稳定性。下端的同轴套体结构，用于穿装固定支撑轴，套体内孔与支撑轴采用间隙配合，

　　配合公差通常选取H7/h6，既保证构件可绕支撑轴做小幅摆动，又不会因间隙过大产生径向窜动，套体的外圆厚度经过刚度校核，在承受最大1200N的径向载荷时，套体的径向变形量控制在0.01mm以内，避免因变形导致上端耳板的位置偏移。设计阶段首先确定的是安装边界尺寸：两耳板的中心距与下端套体的中心距严格匹配CA6140车床挂轮架的安装空间，整体构件的最大外轮廓尺寸控制在120mm×80mm×60mm范围内，保证装配时不会与周边的挂轮、防护罩、进给手柄产生运动干涉，耳板上的铰接孔直径选取16mm，适配车床通用的标准销轴，无需单独定制非标连接件，降低后期维护的配件成本。结构设计上，耳板与下端套体之间采用竖置的加强筋连接，

　　加强筋的厚度设置为12mm，从套体外圆面一直延伸到耳板的根部，避免耳板在承受侧向载荷时出现根部断裂的问题，同时筋板的位置避开了摆臂摆动的运动轨迹，不会产生运动干涉。从加工工艺性角度考虑，整个构件采用一体式铸造成型后再做机加工，铸造毛坯预留2mm的加工余量，耳板孔与套体内孔在一次装夹中完成镗削加工，保证两者的位置度公差，孔口位置做1×45°的倒角，既方便销轴装配时的导入，也能去除孔口的毛刺，避免装配时划伤销轴表面。实际使用中，这类构件的失效形式多为耳板孔的磨损、套体内孔的拉伤，因此在建模时特意对孔壁的接触区域做了结构强化的预留设计，后期可根据磨损情况加装铜套，延长构件的整体使用寿命，无需整体更换。在车床的日常维护中，

　　该构件的铰接位置需要定期加注锂基润滑脂，降低转动副的摩擦系数，建模时也在耳板侧面预留了润滑脂注油孔的位置，注油孔直通铰接孔内壁，保证润滑脂可以直接进入摩擦接触面，避免干摩擦运行。从装配流程来看，该构件的安装顺序为先将下端套体穿入支撑轴，两端用轴用挡圈限位，再将摆臂放入两耳板之间，穿入铰接销轴后用开口销锁定，整个装配过程无需专用工装，普通机修人员即可完成更换作业，符合车床这类通用设备的易维护性设计要求。
