单极UTMII-2Nm扭矩传感单元结构设计

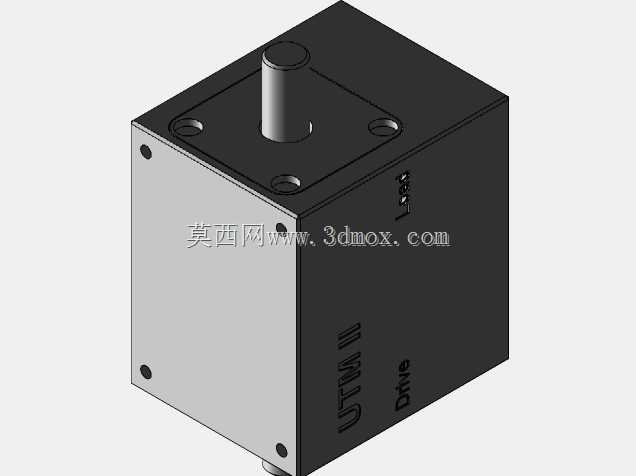

　　在自动化装配、精密测试台架、小型伺服传动系统的扭矩监测环节，这类小量程单极扭矩传感单元是核心的力值采集部件，常被集成在拧紧轴、微型负载测试平台、小功率传动链的扭矩反馈回路中，用来实时捕捉旋转轴系的动态扭矩输出，为闭环控制、过载保护、工艺参数追溯提供可靠的力值数据支撑。不同于多极结构的大扭矩传感装置，这款2Nm量程的单极结构在设计之初就瞄准了小空间、低扭矩、高响应速度的应用场景，整体采用方正的盒式主体结构，顶部伸出圆柱形轴伸作为扭矩输入输出的对接端，轴伸周边的端盖上预留了四个对称分布的安装沉孔，可直接通过螺栓固定在设备安装面板或者支架上，安装时不需要额外设计复杂的转接工装，沉孔的深度经过精确核算，螺栓锁紧后端面不会突出端盖平面，

　　避免和周边旋转部件发生运动干涉。主体外壳采用分块式结构设计，侧面的标识区域直接模刻了型号与品牌信息，既不会因为粘贴标签出现长期使用后脱落的问题，也能让运维人员在设备排布密集的柜体内快速识别部件型号，减少排查故障的时间。从结构设计逻辑来看，方正的盒体外壳一方面可以给内部的应变采集模块、信号处理电路板提供足够的防护空间，避免车间内的切削液、粉尘侵入内部电路影响测量精度，另一方面规整的外形也方便在有限的安装空间内做布局排布，不管是卧式安装还是立式固定，都能找到平整的基准面做定位，不需要额外加工定位凸台。轴伸部分采用和主体同轴的设计，圆柱面的加工精度控制在较高公差等级，和对接的联轴器、传动套配合时能保证同轴度误差控制在允许范围内，

　　减少额外的偏载力矩对测量结果的干扰，避免因为安装不对中产生的附加扭矩让采集数据出现偏差。在实际设备选型过程中，这类小量程扭矩传感单元常被用在3C产品的精密拧紧工位，比如小螺丝锁付设备的扭矩反馈，电子元器件压装过程的扭矩监测，还有小型实验台的传动效率测试场景，2Nm的量程刚好覆盖这类场景的扭矩输出范围，不会因为量程过大导致小扭矩区间的测量分辨率不足，也不会因为量程过小出现频繁过载损坏的问题。安装边界方面，盒体的四个侧面都预留了足够的接线空间，信号输出接口设置在壳体侧面，布线时可以顺着设备走线槽排布线缆，不会和周边的传动部件、气动管路产生空间冲突，底部的平整面也可以根据安装需求加装减震垫，

　　减少设备运行过程中的振动对传感单元测量精度的影响。从结构建模的细节来看，壳体的拼接处采用了止口配合的设计，既可以保证上下壳体装配时的定位精度，也能提升整体的密封性能，端盖上的安装孔位置和轴伸的相对位置经过反复校核，保证安装后轴伸的旋转中心和安装基准面的垂直度满足设计要求，避免长期运行后出现轴伸偏磨的问题。这类传感单元在传动链中属于串联安装的部件，整体轴向长度控制得比较紧凑，不会因为加装传感单元让整个传动链的轴向尺寸增加过多，对于空间受限的小型自动化设备来说，紧凑的结构尺寸能大幅降低设备整体布局的难度，设计人员不需要为了适配传感单元额外调整其他部件的安装位置。在日常运维场景中，方正的外壳没有多余的突出结构，表面擦拭清洁也比较方便，车间内的油污、灰尘不容易在结构缝隙处堆积，长期使用也能保持外观整洁，减少杂物侵入内部的风险。
