列车用3型装配形式铁塔结构件

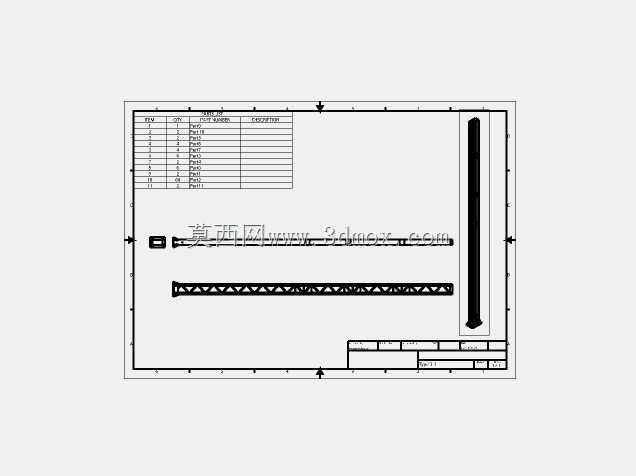

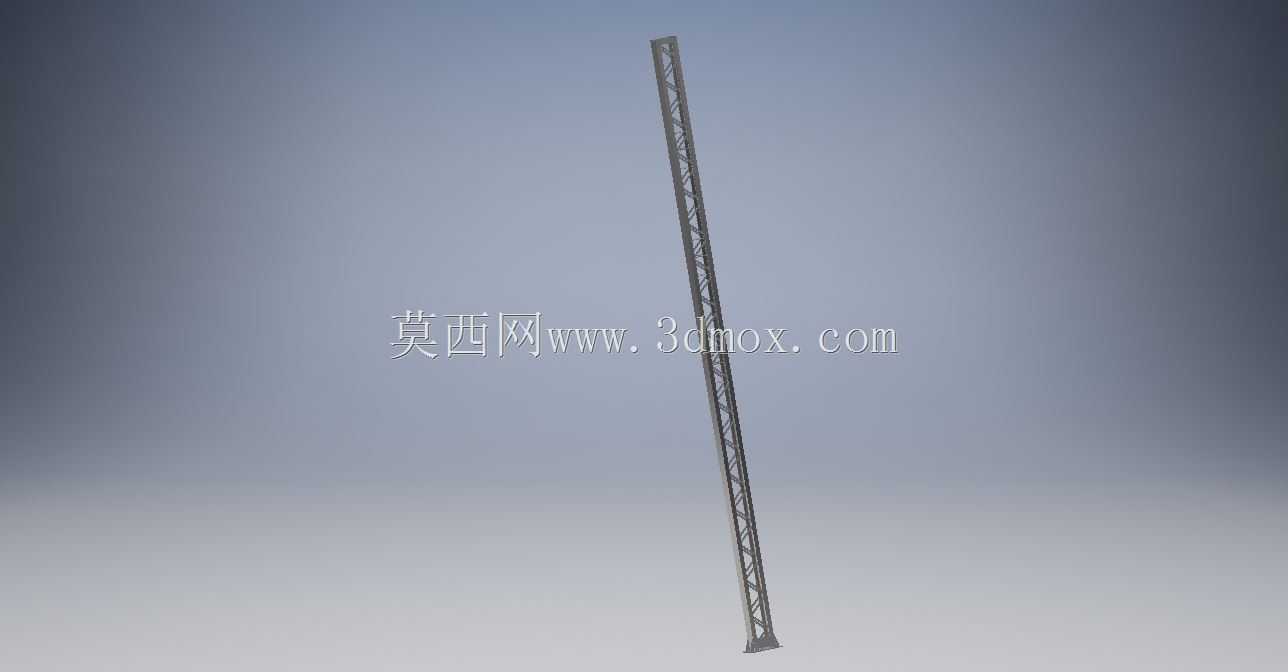

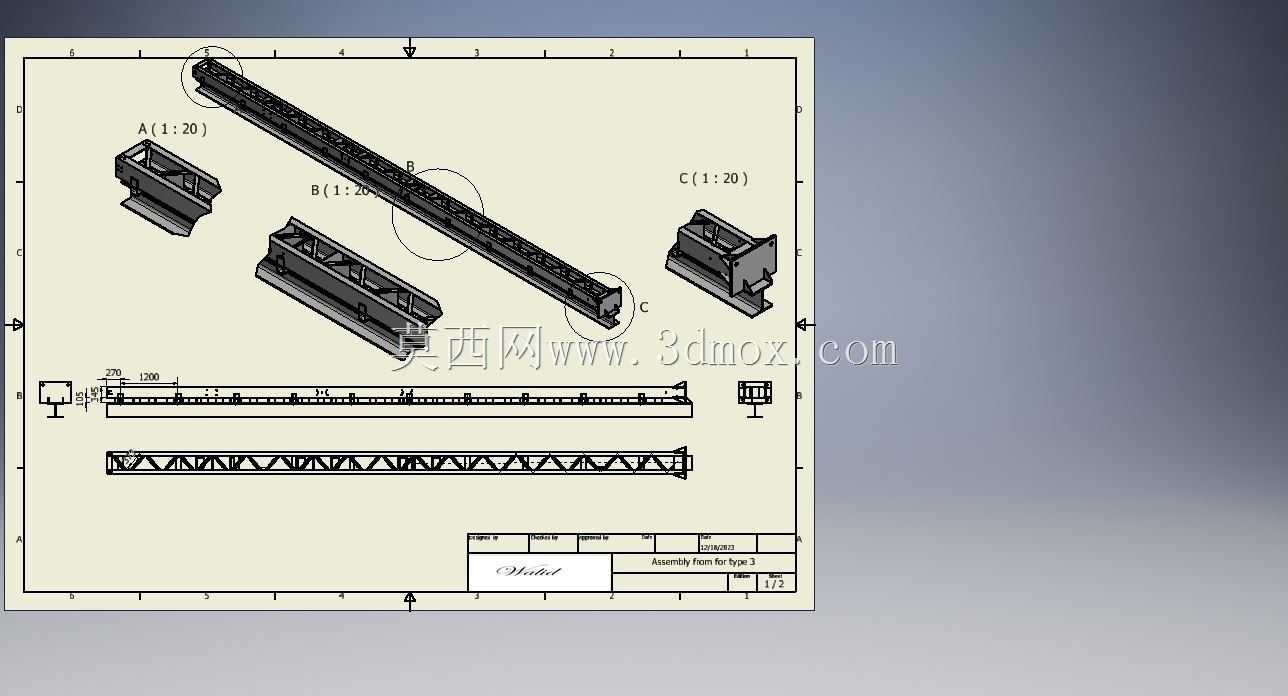

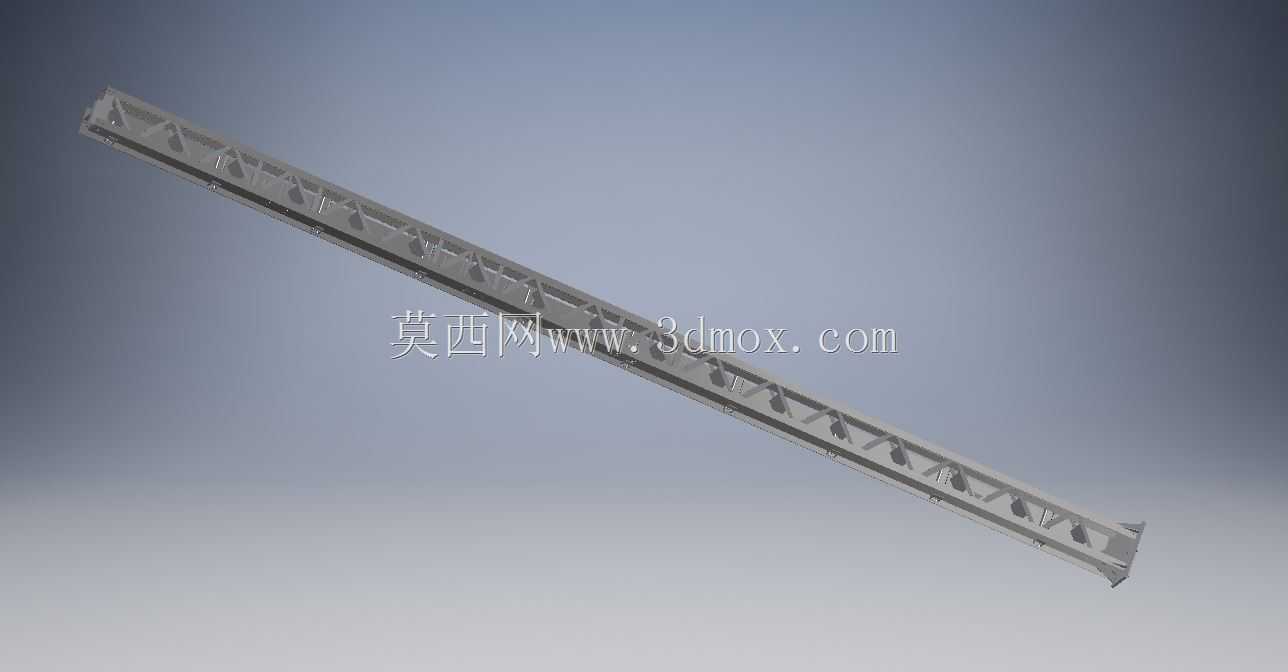

　　这款3型铁塔装配结构件，主要面向轨道交通领域的车载供电配套场景，在列车运行的供电链路中承担接触网支撑、线缆敷设承载的核心作用，区别于地面固定式输电塔，该类车载配套塔架需要兼顾轻量化与结构强度的双重要求，同时要适配列车运行过程中的持续振动、交变载荷冲击，以及不同工况下的形变冗余设计。从结构设计逻辑来看，该部件采用桁架式装配架构，主体沿长度方向设置连续的格构式支撑肋，每间隔固定间距布置横向连接节点与镂空减重孔，既保证了长条形构件的整体抗弯刚度，避免大跨度悬臂状态下的挠曲变形超标，又通过镂空设计大幅降低了构件自重，减少车载设备的整体负载。在实际装配场景中，该塔架作为预制装配部件，不需要现场进行大量焊接作业，

　　所有连接点位均预留了标准化的安装接口，可直接与列车顶部的安装基座、接触网固定金具完成对接，安装边界的公差配合经过严格校核，相邻构件的拼接面采用平面定位加销孔限位的设计，能保证批量装配时的互换性，降低现场安装的调整工作量。从功能特性层面分析，该塔架的长条形构型适配列车顶部的狭长安装空间，整体截面尺寸经过优化，不会超出车辆的动态限界要求，避免列车运行过程中与沿线的固定设施发生干涉。构件表面的结构设计充分考虑了户外运行的抗风阻需求，格构式的镂空结构能大幅降低横风作用下的风载荷，减少强风天气下构件受到的冲击力，同时桁架结构的受力传递路径清晰，外部载荷可以通过纵向主梁、横向肋板均匀分散到各个安装固定点，避免局部应力集中导致的结构疲劳损坏。

　　在设计思路上，该部件摒弃了传统一体式塔架的厚重设计，采用分部件装配的形式，将整体结构拆分为若干个标准化的单元段，每个单元段的结构形式统一，既方便生产过程中的批量加工，也便于后期运维过程中的局部更换，当某一段结构出现磨损或者损伤时，不需要整体更换整个塔架，仅需替换对应单元段即可，大幅降低全生命周期的维护成本。针对列车运行过程中的振动工况，该塔架的所有连接节点均设置了防松结构预留位，装配时可配套防松垫片、自锁螺母等紧固件，避免长期振动下的连接松动问题，同时构件的材质选型适配户外复杂环境，结构本身的构型也减少了积水、积尘的死角，降低长期使用过程中的腐蚀风险。从安装边界来看，该塔架的两端安装面设置了统一的连接孔位阵列，孔位间距、

　　孔径尺寸均符合轨道交通车载构件的安装标准，可适配多种型号列车的顶部安装基座，不需要额外进行安装孔的二次加工，构件的整体长度、截面宽度、高度尺寸均经过严格核算，安装后与周边的受电弓、绝缘子等设备保持足够的安全间隙，不会对其他车载设备的正常运行造成干扰。在实际使用过程中，该塔架除了承担接触网的支撑作用外，还可作为车载线缆的敷设载体，沿塔架长度方向预留的卡扣安装位可固定供电线缆、信号线缆，规整车载顶部的线路布局，避免线缆在运行过程中出现晃动、磨损的问题。结构设计时还充分考虑了受力的均衡性，纵向主梁采用变截面优化设计，在受力较大的安装基座位置适当增加结构厚度，在受力较小的中间段采用轻量化的镂空设计，在保证整体结构强度满足动载、静载测试要求的前提下，最大限度控制构件重量，实现强度与重量的最优平衡。
