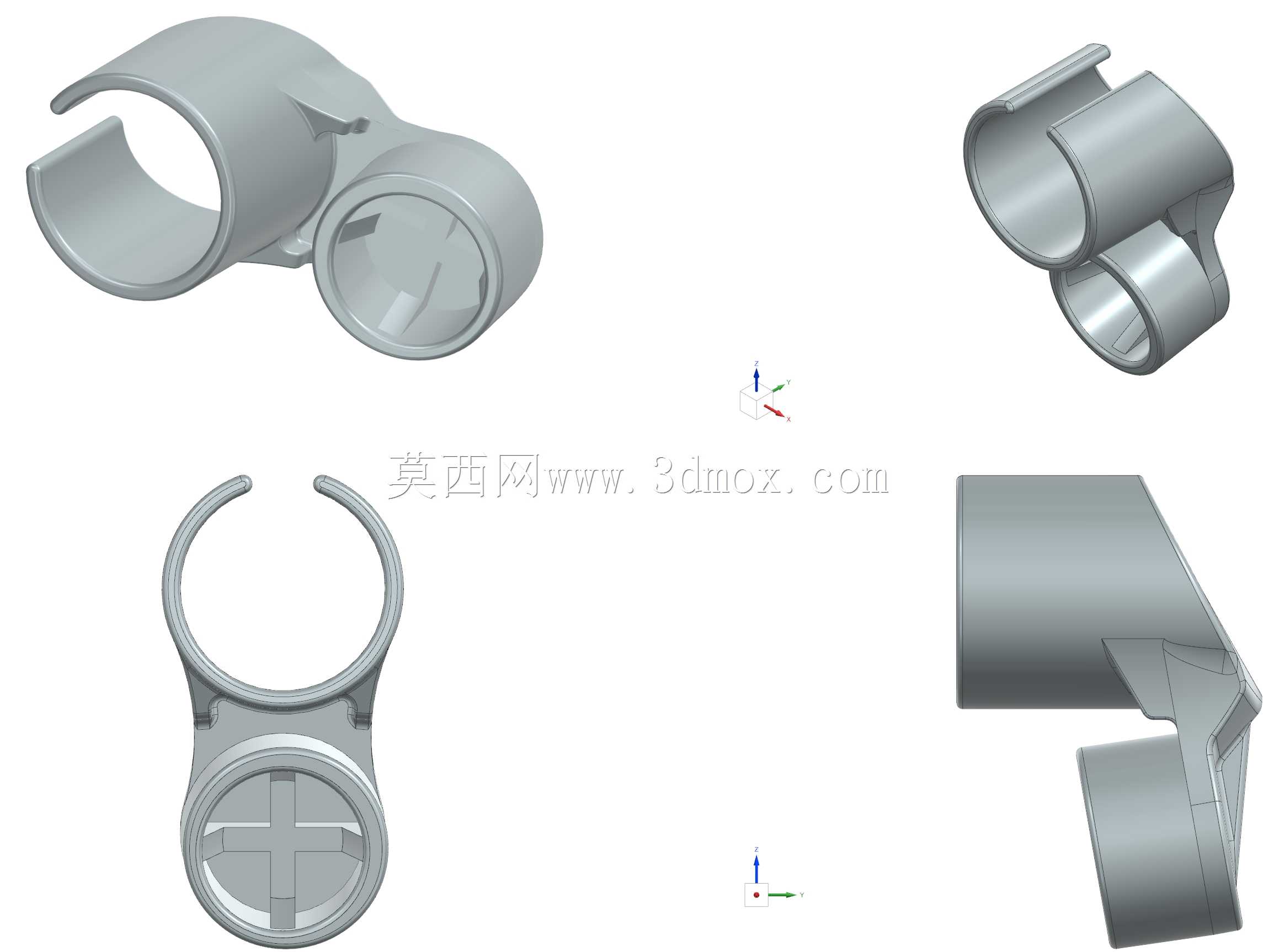

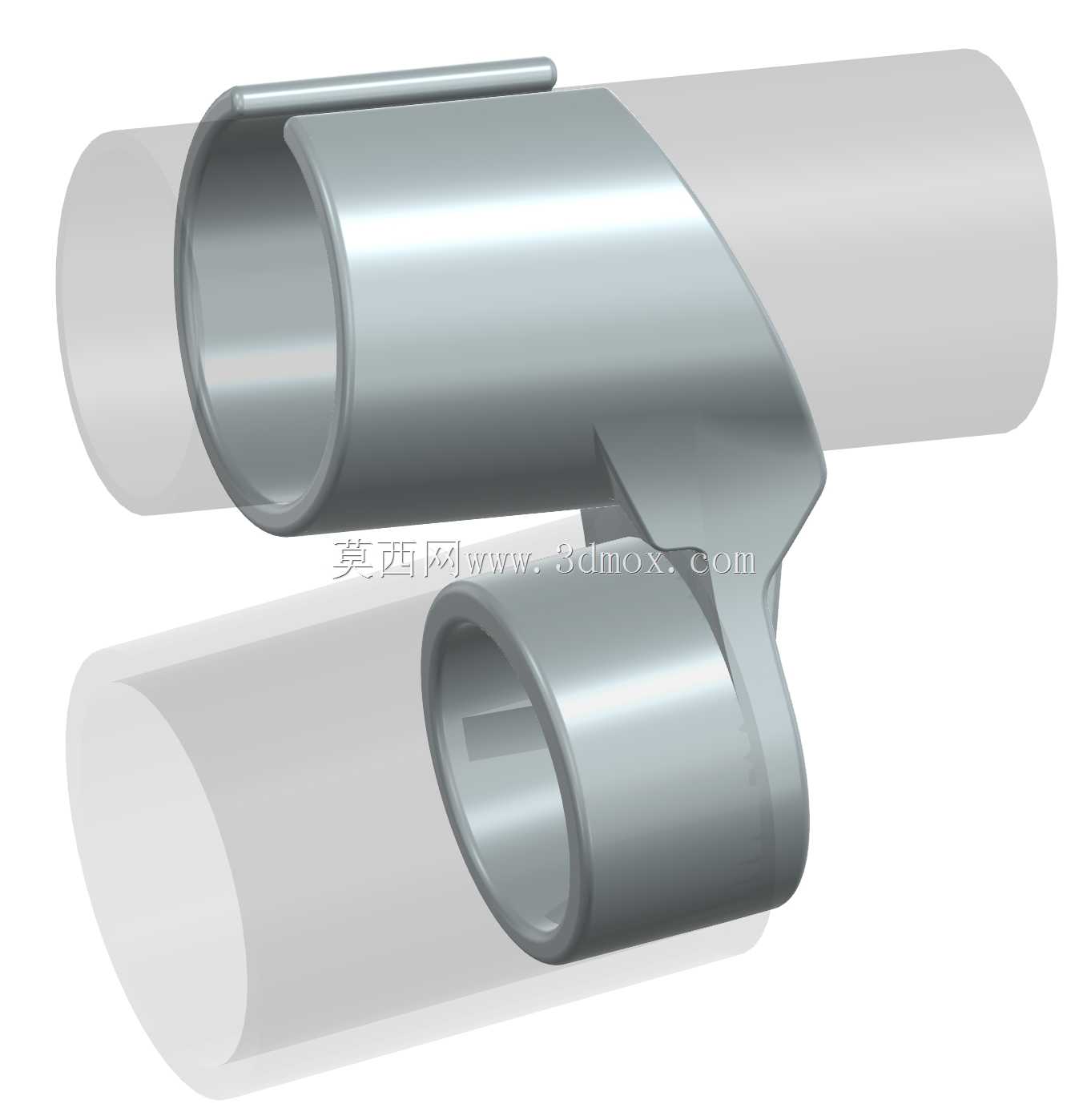

美诺CX1吸尘器手柄刷握结构设计

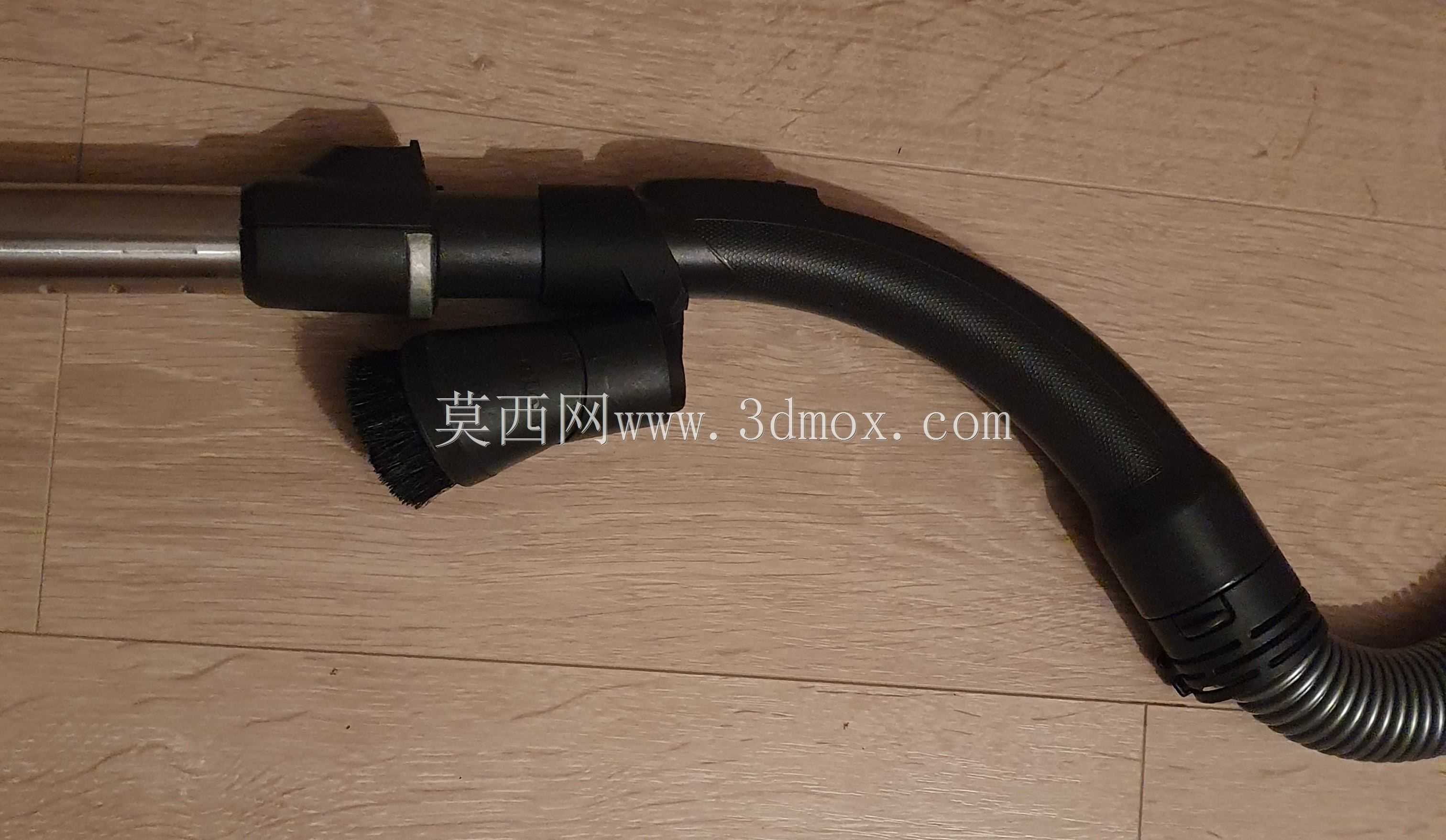

　　这款吸尘器手柄刷握是家用清洁设备手持操作端的核心连接部件，主要适配卧式吸尘器的软管与清洁刷头的衔接场景，日常使用中承担握持受力、气流导通、刷头快换的多重作用，是用户直接接触操作的高频交互部件。从结构设计逻辑来看，该部件采用弯管形态规避操作时的管路弯折死角，握持段做了贴合手掌弧度的曲面过渡，避免长时间握持产生的硌手问题，弯管角度经过人体工学测算，用户站立操作时手腕可保持自然放松状态，无需刻意抬臂或扭转手腕即可完成地面、家具缝隙、台面等多区域清洁作业。部件一端设置有与波纹软管适配的阶梯式插接结构，插接段预留了环形密封槽，可嵌入橡胶密封圈保证负压气流不泄漏，避免吸力损耗，同时插接段外侧设计有周向分布的防滑凸筋，

　　与软管内壁过盈配合后可承受日常拉扯不脱落，满足清洁过程中频繁拖拽管路的使用强度要求。另一端集成了刷头快换接口，接口处设置有弹性卡扣位，可适配同系列不同功能的清洁刷头，切换缝隙刷、毛刷头、地板刷时无需额外工具，按压卡扣即可完成拆装，接口的同轴度公差控制在0.1mm以内，保证刷头安装后无偏摆，清洁时不会出现漏灰、剐蹭地面的问题。刷握侧面集成的附属毛刷采用内嵌式收纳设计，日常使用时可翻出作为家具表面、布艺织物的除尘刷头，不用时可卡入握柄侧面的收纳槽，不会额外占用空间，也避免清洁过程中毛刷晃动磕碰家具。从安装边界尺寸来看，弯管主体的曲率半径经过管路流道仿真优化，气流通过时的风阻比直角弯管降低40%以上，可有效降低气流噪音，

　　同时减少管路内的灰尘残留堆积；握柄的外径控制在38mm，适配绝大多数成年用户的握持围度，整体壁厚均匀设置为2.5mm，采用抗冲击ABS材质制作，可承受1.2米高度自由跌落不出现开裂，满足家用清洁设备的耐用性要求。部件的受力薄弱位置做了局部加厚处理，比如卡扣安装位、软管插接位的壁厚提升至3.5mm，避免频繁插拔、拉扯导致的结构断裂，外表面做了细磨砂纹理处理，既可以提升握持摩擦力，沾附污渍后也更容易擦拭清洁，不会残留清洁液痕迹。在实际应用场景中，该部件可覆盖家庭环境中硬质地面、地毯、沙发缝隙、窗帘、窗台凹槽、键盘缝隙等多场景清洁需求，弯管结构可让用户无需弯腰即可清洁家具底部、墙角等低矮区域，附属毛刷可直接清理桌面、

　　书架等易刮花表面的浮尘，无需额外更换刷头即可完成多场景切换，提升清洁操作的流畅度。设计过程中还考虑了用户的操作习惯，将附属毛刷的翻出按键设置在握柄的拇指操作位，单手握持时即可直接按压弹出毛刷，无需双手操作，降低操作复杂度；管路内部做了光滑流道处理，没有突兀的台阶或凸起，大颗粒灰尘通过时不会出现卡堵问题，日常维护时只需冲水即可清理内部积尘，无需拆解部件。
