CA6140机床用锥台型镍铸件结构设计

　　这款镍铸件是为CA6140普通车床配套设计的功能承载构件，实际应用场景集中在车床主轴箱与进给机构的衔接工位，主要承担流体介质导流、部件定位支撑的双重作用，在车床长期运行过程中，需要持续耐受切削液冲刷、润滑油浸润以及切削振动带来的交变载荷，因此材质选用镍基铸造成型，兼顾耐蚀性与结构强度，避免长期接触油液出现锈蚀剥落，同时能承受主轴运转传递的微幅振动，不会出现连接松动或结构开裂问题。

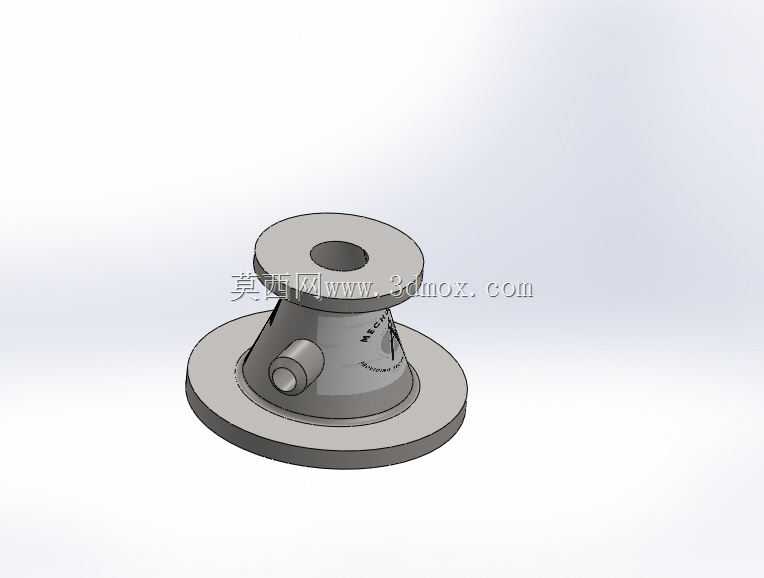

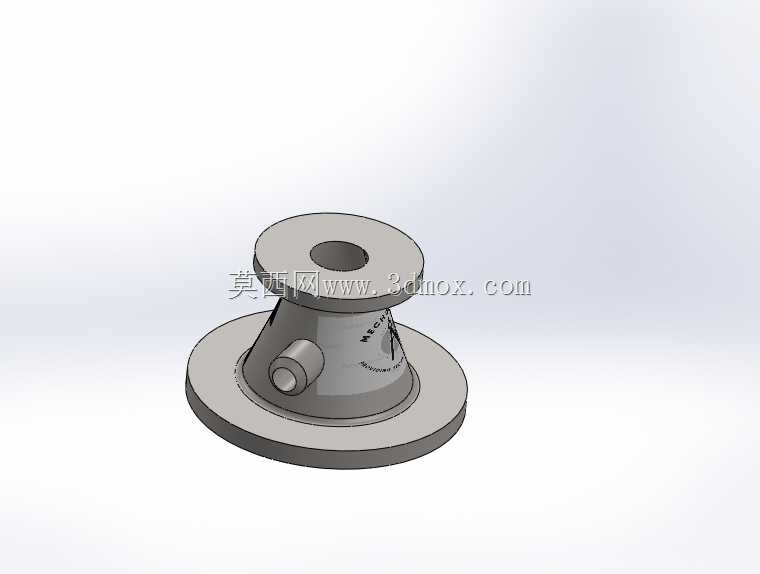

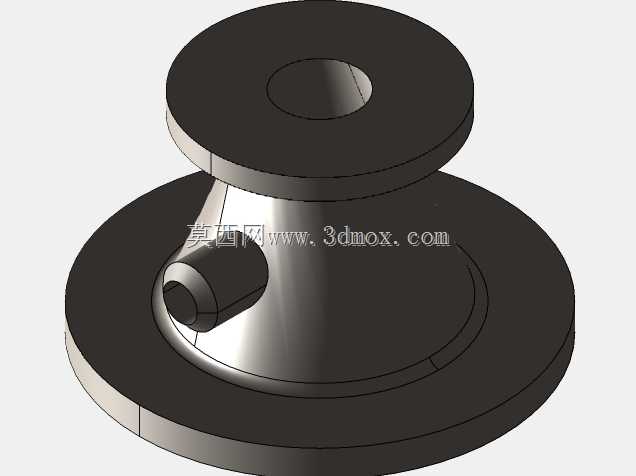

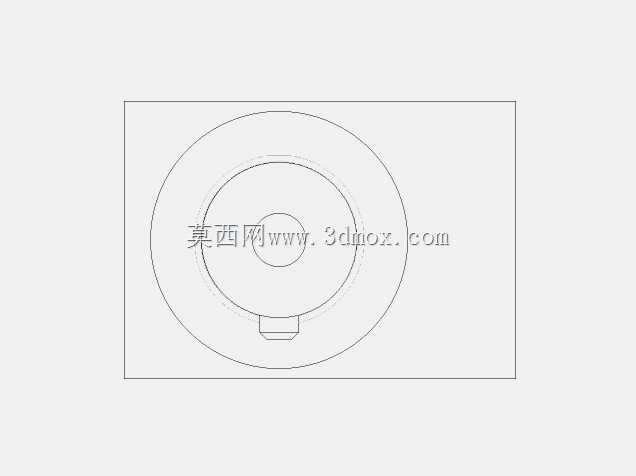

　　从结构设计逻辑来看，整体采用上下双法兰加锥台主体的构型，底部大直径法兰作为安装基准面，加工时预留了均匀分布的螺栓过孔位置，安装时可直接贴合车床床身的预制安装面，通过内六角螺栓完成锁紧固定，安装边界需保证底部法兰与安装面的平面度误差不超过0.02mm，避免安装后出现偏载导致锥台主体受力不均。顶部小直径法兰为外接功能接口，可对接管路或其他检测组件，中心的通孔为介质流通主通道，内壁做了光滑过渡处理，减少介质流动时的阻力损失，避免杂质在转角处堆积堵塞通道。

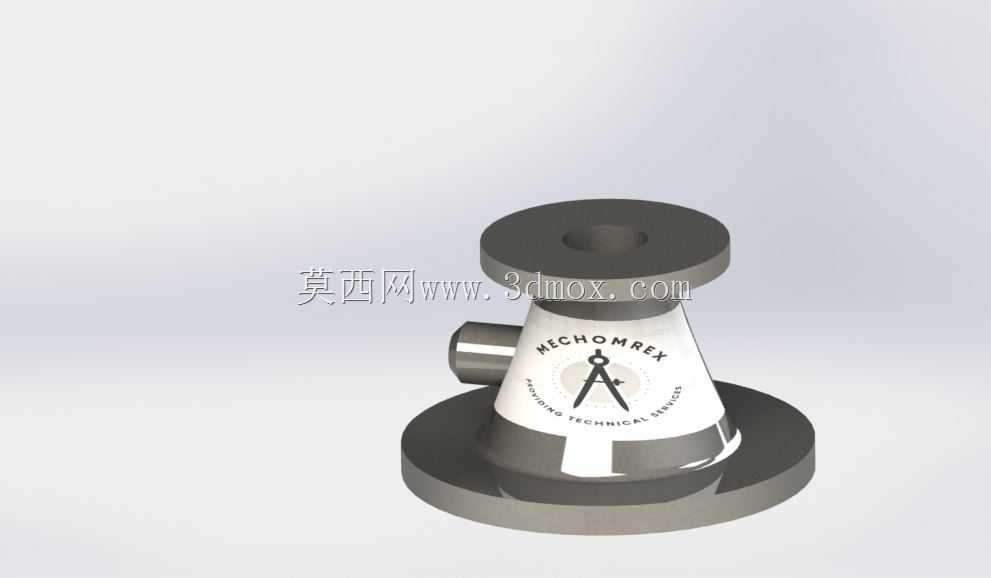

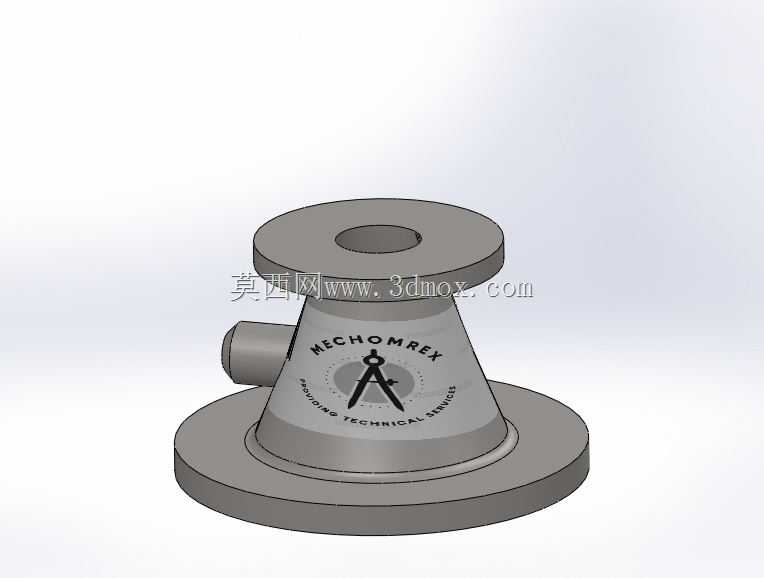

　　锥台主体侧面设置的侧向圆柱接口，是为了满足旁路分流或者传感器安装需求设计的，接口轴线与主体中心轴线垂直相交，加工时需保证两者的位置度公差在0.05mm以内，确保外接部件安装后不会出现密封失效问题。锥面表面的标识区域做了平整化处理，可直接激光打刻零件编号、安装方向标识，方便车间装配时快速识别对位，避免装反导致功能失效。

　　设计过程中充分考虑了铸造工艺的可行性，所有转角位置都做了R2-R3的圆角过渡，避免铸造时出现应力集中导致的冷隔、裂纹缺陷，壁厚控制在均匀的6mm区间，没有出现壁厚突变的结构，减少铸造时的缩孔、缩松风险，后续机加工时只需对上下法兰端面、中心通孔、侧接口内孔进行精加工即可，其余非配合面保留铸造喷砂表面，既控制加工成本，也能满足使用精度要求。

　　在实际装机测试中，该铸件安装在CA6140车床的润滑系统支路位置时，可稳定承受0.6MPa的润滑油压力，连续运行800小时后未出现渗漏、变形问题，侧向接口安装压力传感器后，数据采集稳定性良好，不会因为机床运行的振动出现数据漂移。同时镍材质的抗磨性表现优异，即使有少量切削液混入润滑油中，也不会对内壁造成明显冲蚀磨损，使用寿命相比普通铸铁件提升40%以上。

　　安装时需要注意，底部法兰与床身结合面需涂抹均匀的密封胶，螺栓按照对角顺序分次拧紧，拧紧力矩控制在22N·m，避免法兰受力不均出现翘曲；顶部法兰外接管路时，需保证管路轴线与铸件中心轴线重合，避免强行对接导致锥台主体产生内应力；侧接口如果暂不使用，需用配套螺塞封堵，防止灰尘、切屑进入内部通道造成堵塞。日常维护时只需在设备一级保养时检查接口位置的密封状态，清理表面积累的切屑和油泥即可，无需额外的特殊维护，适配CA6140系列车床的常规保养流程，不会增加额外的运维工作量。
