16气门发动机76毫米缸径活塞三维设计

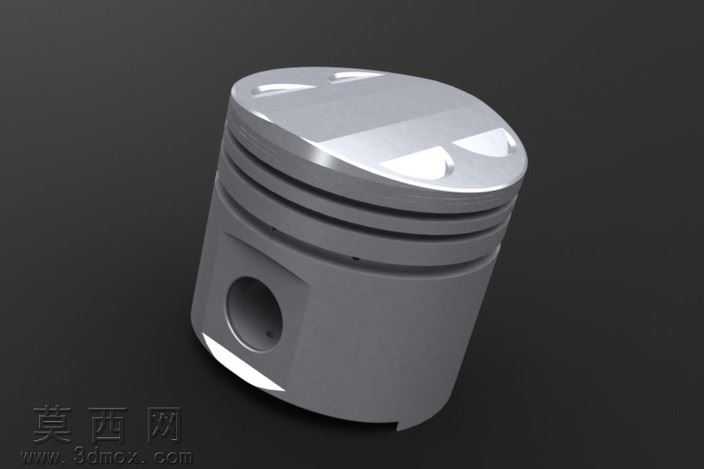

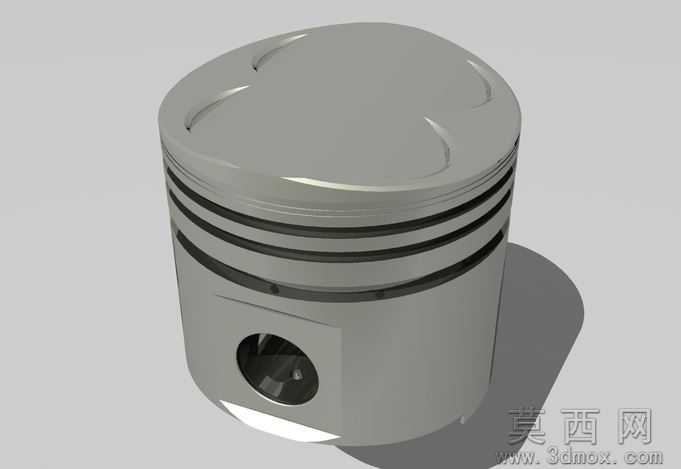

本作品为内燃机核心部件活塞的三维参数化建模成果，建模过程严格遵循内燃机活塞的实际工程设计规范，针对16气门发动机的适配需求完成全结构细节还原。建模阶段首先以76毫米缸径为核心尺寸基准，绘制活塞顶部的截面轮廓，精准还原顶部为配合四气门布局设计的避让凹坑结构，通过旋转凸台命令生成活塞的主体圆柱体结构，保证活塞裙部的圆柱度公差符合实际装配要求。随后依次构建活塞头部的多道环槽结构，每道环槽的宽度、深度、槽侧倒角都参照量产活塞的工程参数设置，分别对应气环、油环的安装定位需求，环槽的退刀槽细节也做了精细化处理，避免模型出现结构失真。活塞销孔部分采用同轴度约束完成两侧通孔的建模，精准还原销孔的内径尺寸、孔口倒角以及销孔内侧的应力卸荷槽结构，保证活塞销装配位置的结构合理性。裙部的型线做了微变径处理，模拟实际活塞工作时热膨胀后的适配形态，避免冷态装配间隙与热态工作间隙的矛盾。材质渲染阶段采用铝合金金属材质，调整材质的漫反射、粗糙度参数还原铸铝活塞的哑光金属质感，顶部燃烧室区域做了轻微的色差处理，模拟实际工作中高温燃气接触后的表面色泽变化，环槽、销孔等机加工区域适当提高反光度，还原精密机加工的表面特征。渲染场景采用深色纯色背景，搭配三点布光方案，主光源从斜上方45度投射，突出活塞顶部的凹坑结构与头部环槽的层次感，辅助光源补光消除活塞侧面的死黑区域，轮廓光勾勒活塞裙部的边缘线条，让整个模型的结构细节清晰呈现。设计过程中充分考虑活塞的工作工况，在保证模型外观还原度的同时，所有结构尺寸都符合内燃机设计的工程逻辑，既可以作为三维建模学习的参考案例，也能用于动力系统原理演示、虚拟装配等场景使用，完整还原了活塞从顶部燃烧室、头部密封环带到裙部导向、销孔连接的全功能结构。
