手动螺旋式小型压力机三维设计作品

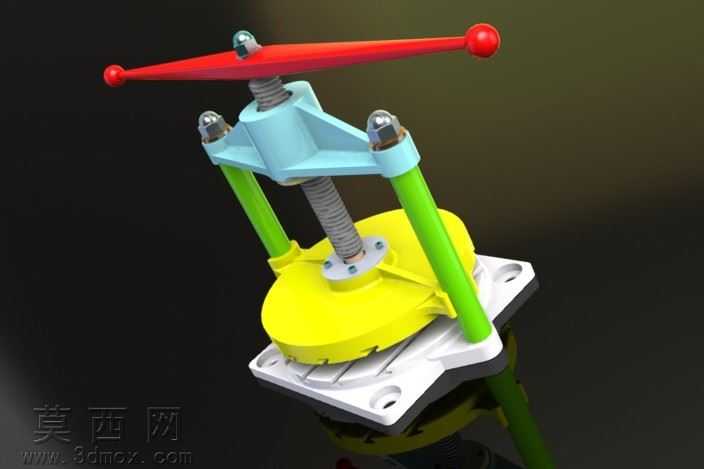

本作品为手动驱动的小型螺旋压力机三维建模成果，建模阶段严格遵循机械设计的公差配合规范，对每一处零件结构进行1:1等比例还原，完整复现了设备从操作端到执行端的全部传动逻辑。模型搭建过程中，首先从底部安装基座开始构建，基座采用带安装孔的方形板式结构，预留的四个沉头安装孔可实现设备在工作台面的稳固固定，基座上方设置黄色回转承载盘，盘面带有防滑齿槽结构，可避免压合作业过程中工件出现滑移偏移。承载盘上方为核心的螺旋传动结构，采用梯形传动丝杠作为核心施力部件，丝杠与浅蓝色的滑动支架配合，支架两侧搭配两根光滑的绿色导向立柱，可保证施压过程中压头始终保持垂直下行，不会出现偏载歪斜的问题。滑动支架顶部连接红色的长杠杆操作手柄，手柄两端设置球形防滑握端，操作人员扳动手柄即可带动丝杠旋转，将手动输入的扭矩转化为垂直方向的压装驱动力，可实现最高22200N的压装输出力，完全满足小型零件压装、试样压制、小件铆合等轻载压合作业的使用需求。材质渲染阶段，针对不同零件的实际材质属性匹配对应的渲染参数：底部基座与滑动支架采用哑光金属漆材质，还原铸铁部件的磨砂质感；导向立柱采用亮面镀铬金属材质，表现光滑导柱的金属反光特性；操作手柄采用红色硬质工程塑料材质，还原工装操作件的防滑握持质感；丝杠部分采用精钢材质，还原传动螺纹的金属光泽与加工纹理；承载盘采用亮黄色工程塑料材质，清晰区分功能部件区域。整体结构设计充分考虑手动操作的人机工程学，长力臂手柄大幅降低操作人员的施力强度，双导柱的导向结构保证压装精度，开放式的工作台面可适配不同尺寸的小型工件，整体结构紧凑无冗余部件，既可以作为小型加工作业的实用工装参考，也可作为手动螺旋传动结构的教学演示模型，清晰展示螺旋增力机构、直线导向结构的工作原理，所有零件之间的装配关系完整，可直接用于装配干涉检查、运动仿真演示，也可导出工程图用于实物加工制作。
