CA6140车床用托尔瓦刀架防护结构

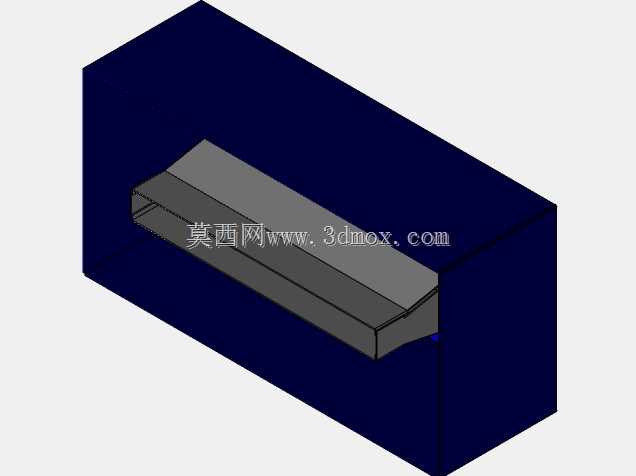

　　在普通卧式车床的金属切削作业场景里，刀架区域的防护结构一直是影响操作安全、切屑导流效率的关键部件，本次设计的托尔瓦结构，正是适配CA6140系列卧式车床刀架侧部的专用防护构件，主要解决车床切削过程中飞溅切屑刮擦导轨面、切削液无规则喷溅污染床身的实际问题。从实际安装边界来看，该构件整体采用长方体包覆式构型，主体安装基面贴合CA6140车床刀架溜板的侧部安装面，安装孔位完全匹配溜板侧部原有预留的M8螺纹孔位，无需对原有床身结构进行二次打孔改造，整体外轮廓长度适配刀架横向行程的最大极限位置，不会在刀架快速进给过程中与床身护套、尾座结构发生运动干涉，构件内侧预留的空腔完全覆盖刀架侧部外露的传动丝杠、光杆端部，

　　可有效阻挡带状切屑缠绕传动部件的风险。设计过程中优先考虑了切削工况下的耐用性需求，主体防护面采用5mm厚度的弯折钢板构型，外侧直面正对切削区域，可承受连续切削过程中高速飞溅的铸铁切屑、钢件切屑的持续冲击，内侧设置的倾斜导流面与刀架切削区域的排屑方向呈15度夹角，可将顺着刀架流下的切削液、掉落的细碎切屑直接导流至床身下方的排屑槽内，避免切屑堆积在溜板与床身导轨的结合面处加剧导轨磨损。不同于常规平板式车床防护罩，该托尔瓦结构的下部设置了向内收窄的折边结构，折边与溜板侧面的间隙控制在3mm以内，既不会因间隙过小在溜板移动时产生摩擦异响，也能阻挡细碎切屑从下部缝隙钻入导轨防护罩内部，减少日常设备维护的清理工作量。从功能适配性来看，

　　该结构完全适配CA6140车床的常规加工工况，无论是进行外圆车削、端面车削还是内孔镗削作业，防护面的覆盖范围都能完整遮挡刀架侧部的飞溅路径，操作工人在车床侧部进行换刀、测量工件尺寸的操作时，不会被高温切屑烫伤。结构设计时没有采用多余的复杂曲面，所有弯折处均采用R2的圆角过渡，避免应力集中导致的焊接部位开裂问题，整体焊接完成后仅需对外表面进行喷漆防锈处理，加工工艺性好，普通机加工车间即可完成制作，不需要专用的成型模具。安装时仅需拧下溜板侧部原有三个固定螺钉，将构件的安装孔对准螺纹孔后拧紧即可，整个安装过程不超过十分钟，后期维护时可直接拆下进行切屑清理，不需要拆解刀架的其他部件。在实际切削测试中，当车床以最高转速进行钢件粗车作业时，

　　高速飞出的带状切屑碰到防护面后会顺着倾斜面弯折落入排屑槽，不会出现切屑反弹到操作区域的情况，切削液也不会顺着侧部缝隙流到车床外部的地面上，有效改善了车床作业区域的整洁度，同时减少了切屑进入导轨配合面导致的导轨拉伤问题，可延长导轨副的日常维护周期。结构的重量控制在2.1kg左右，不会给溜板的横向进给增加额外的负载，不会影响刀架进给的定位精度，适配CA6140车床所有的原厂刀架配置，不需要对刀架的行程参数进行重新调整。
