CA6140车床专用分动箱体结构件

项目分类:机床 发布时间:2024-01-26 ID:725085
  • CA6140车床专用分动箱体结构件

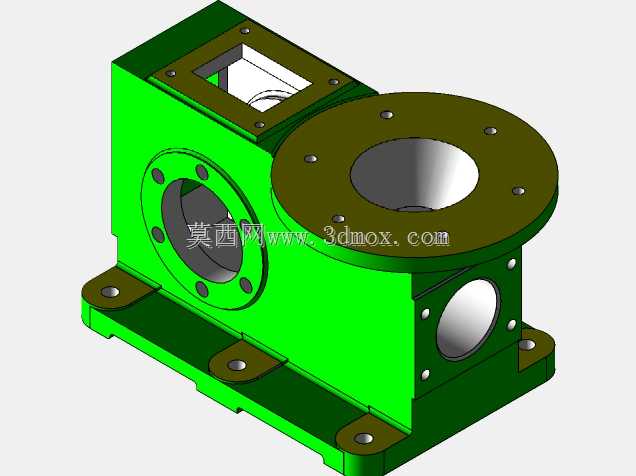

  该结构件为CA6140普通车床主轴箱侧置分动箱体,是车床进给传动系统的核心承载壳体,主要应用于普通卧式车床的走刀传动链路布局,承担进给动力分流、传动部件定位、润滑密封腔体构建的核心作用,在车床整体布局中位于主轴箱靠近进给操作侧的安装位,衔接主轴输出端与进给光杆、丝杠的传动链路。从实际加工场景来看,这类箱体在车床长期满负荷切削作业中,需要持续承受齿轮啮合带来的交变载荷、切削振动传导,以及润滑介质的长期浸泡,因此结构设计上优先保障刚性与安装精度的长期稳定性。

  设计思路上,整体采用一体式铸钢毛坯加工成型,主体腔体为等壁厚矩形结构,侧壁厚度根据受力分布做差异化设计,靠近法兰安装侧的壁厚比非受力侧厚3mm,避免大扭矩传递时出现腔体形变。右侧伸出的圆形法兰端为动力输入接口,法兰端面均匀分布6个M8螺纹安装孔,孔位同轴度公差控制在0.02mm以内,用于对接主轴箱侧的动力输出端盖,法兰中心的通孔为输入轴穿装位,孔内壁预留轴承安装台阶,台阶面粗糙度要求Ra1.6,保障输入轴轴承装配后的同轴度。

  箱体正面的带法兰圆形通孔为中间传动轴安装位,法兰端面上的6个安装孔用于固定轴承端盖,孔位与箱体内腔的轴承座台阶同轴,装配后可保障传动轴运转时的径向跳动控制在允许范围内。箱体侧面的圆形通孔为输出轴安装位,直接对接进给系统的传动齿轮组,孔位高度与车床床身的光杆、丝杠安装中心高匹配,避免动力传递时出现附加弯矩。底部的一体式安装脚共设置4个,每个安装脚都做了加厚凸台设计,凸台上的长圆形安装孔用于将整个箱体固定在车床床身的安装基面上,长圆孔的设计可补偿安装时的位置误差,降低装配时的对位难度,安装脚与箱体主体连接处做了大圆角过渡,避免应力集中导致的安装脚断裂问题。

  箱体顶部的方形开口为检视与齿轮装配窗口,窗口周边的4个螺纹孔用于安装密封盖板,日常维护时可拆开盖板检查腔体内齿轮啮合情况、补充润滑脂,窗口边缘设计有密封槽,装配时嵌入密封胶条可避免润滑介质渗漏,同时阻挡外部切削碎屑、灰尘进入腔体内部。从安装边界来看,该箱体整体安装后不会与车床的主轴变速手柄、进给操作手柄产生运动干涉,所有外露的轴端位置都预留了密封件安装空间,可适配标准的毡圈油封或骨架油封,满足车床日常加工时的切削液飞溅防护需求。

  在实际选型替换场景中,这类箱体的安装孔位、中心高尺寸完全匹配原厂CA6140车床的安装基准,不需要对床身进行二次加工即可直接替换原有磨损或开裂的箱体,腔体内部的轴承座位置、齿轮避让空间完全按照原厂传动链路的齿轮参数设计,装配后可直接适配原有齿轮、轴类零件,不需要额外调整传动间隙。结构设计上充分考虑了铸造工艺的可行性,所有内壁转角都做了铸造圆角,避免铸件出现冷隔、缩孔缺陷,外部的加工面都预留了合理的加工余量,可在普通卧式铣床、镗床上完成全部机加工工序,不需要专用的定制工装,适合中小机械加工厂的批量生产。

  从受力角度分析,箱体在传递进给扭矩时,主要受力点集中在右侧输入法兰与底部安装脚的连接位置,因此设计时在这两个位置的内部增加了隐性加强筋,加强筋厚度为5mm,不影响腔体内齿轮的安装空间,同时可将局部受力均匀传导到整个箱体壁上,避免长期交变载荷下出现裂纹。所有轴孔的位置精度都按照IT7级公差设计,保障装配后齿轮啮合的侧隙在合理范围内,降低传动噪音与齿轮磨损速度,延长整个进给系统的使用寿命。
