机床用X型槽夹紧定位V型块结构

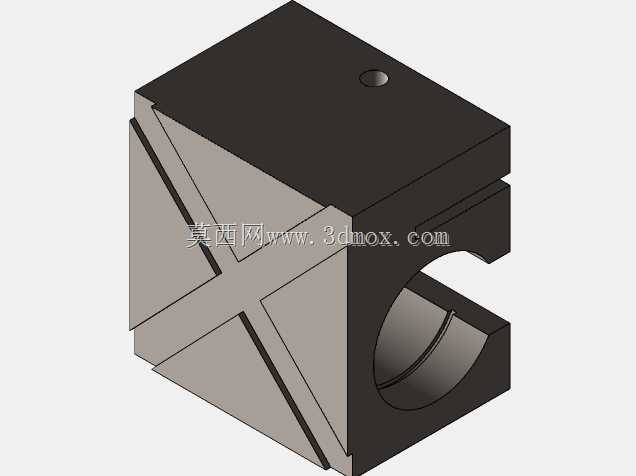

　　该零件属于机床加工工序中常用的定位夹紧类功能构件，主要适配轴类、套类回转体零件的装夹定位场景，在普通车床、数控铣床、磨床的工序装夹环节均可使用，也可作为组合工装的标准拼接单元，配合平口钳、压板等夹具完成异形零件的多工位定位。从结构设计来看，零件主体采用方块式基体构型，基体正面加工有交叉贯通的X型导向槽，这类槽结构一方面可作为安装定位的导向基准，与工装台面上的定位键配合实现快速对位，另一方面可通过槽内穿装锁紧螺栓，实现零件在工作台T型槽上的位置无级调整，适配不同长度规格的待加工工件。零件侧面加工有半圆开口的V型夹持型腔，型腔内壁做了贴合圆弧面设计，与回转类工件的外圆柱面能够形成稳定的线接触定位，相比平面夹持结构，

　　这类圆弧定位面可自动找正工件的回转中心，减少装夹时的找正时间，同时避免夹持过程中工件表面出现夹伤变形。基体顶面加工有一个螺纹定位孔，可安装紧定螺钉，当工件放置在半圆型腔内后，拧紧顶部的紧定螺钉即可从上方对工件施加压紧力，配合侧面的锁紧结构实现工件的完全固定，防止加工过程中工件受切削力作用出现位移或转动。在安装边界方面，零件的基体底面为精加工平面，平面度控制在0.02mm以内，可与机床工作台面、工装基板表面完全贴合，保证安装后的基准精度；X型槽的槽宽采用通用工装的标准槽宽尺寸，可适配市面上多数规格的T型螺栓、定位键，无需额外加工定制连接件；侧面半圆型腔的直径覆盖常规中小尺寸轴类零件的装夹范围，

　　型腔开口方向与X型槽的其中一条导向槽呈垂直布局，可保证装夹后工件的轴线与机床进给方向保持平行，减少装夹带来的形位公差。设计过程中，针对机床加工时的切削振动问题，基体采用整体式实心结构，没有多余的减重空腔，可提升零件自身的刚性，避免装夹系统出现共振；X型槽的槽边做了小倒角处理，既可以去除加工毛刺，也能在安装时引导螺栓顺利滑入槽内，提升装夹效率；半圆型腔的内壁粗糙度控制在Ra1.6以内，减少与工件表面的摩擦损伤，同时保证定位接触的稳定性。这类定位块在实际生产中，除了单独作为装夹元件使用外，还可多个组合使用，完成长轴类零件的两端支撑定位，也可配合角度垫板实现倾斜工件的角度定位，适配斜孔、斜面的加工需求。

　　零件的所有加工基准面均做了明确的基准标识，在三维建模过程中，所有特征的尺寸关联均以底面为第一基准，X型槽的对称中心面为第二基准，半圆型腔的轴线为第三基准，保证加工后的形位公差符合工装夹具的精度要求，建模时对所有棱边的倒角、圆角特征都做了参数化设置，可根据不同的装夹需求快速调整型腔直径、基体尺寸、槽宽等参数，快速衍生出不同规格的同系列定位块产品，缩短系列化零件的设计周期。
